Dodawanie aparatury do sieci ciśnieniowej

Aparaturę można dodać podczas tworzenia układu lub edytowania sieci ciśnieniowej. W odróżnieniu od złączek i rur, aparatura jest klasyfikowana według typu (np. zawory) a nie według materiału.

W widoku planu, aparatura może być dodawana do końców rury lub wstawiana w dowolnym miejscu wzdłuż rury. Wyświetlane wskazówki dotyczące układu pomagają ustalić, gdzie można wstawić aparaturę.

  1. Utwórz rurociąg i rozpocznij tworzenie jego układu, używając Narzędzi tworzenia sieci ciśnieniowej lub polecenia Utwórz nowy rurociąg.
  2. Na karcie wstążki Układ planu sieci ciśnieniowej w panelu Układ wybierz typ aparatury do dodania.
  3. Kliknij przycisk Dodaj aparaturę .

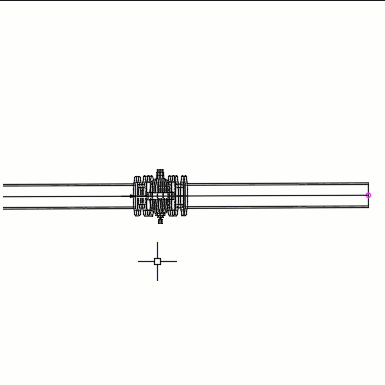

  4. Umieść kursor w żądanym punkcie wstawienia na końcu rurociągu i kliknij, aby go umieścić, gdy pojawi się znacznik połączenia .
  5. Aparatura zostanie umieszczona w rurociągu.
Po wybraniu aparatury dostępne są następujące narzędzia do modyfikacji części.
Dopasowania aparatury Przykład dopasowania

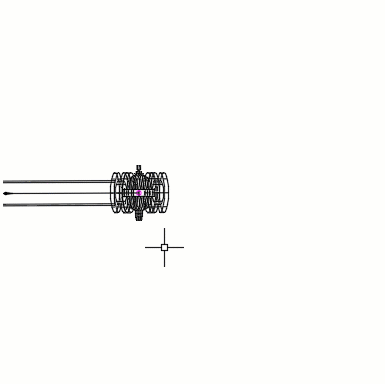

Aby kontynuować przebieg rurociągu przez aparaturę, wybierz rurociąg i kliknij przycisk (Kontynuuj układ).

Jeśli rozmiar rury jest dostępny na liście części rysunku, rozmiar rury zostanie zmieniony tak, aby był zgodny z gniazdem aparatury.

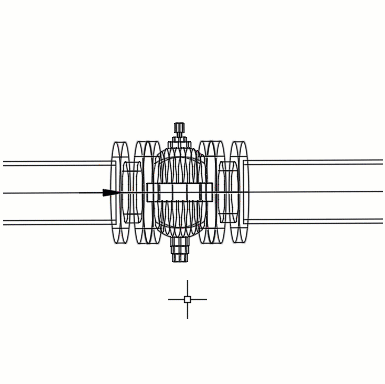

Wybierz aparaturę i kliknij przycisk (Odwróć), aby odwrócić jej orientację.

Wybierz aparaturę i kliknij przycisk (Przesuń), aby przesunąć ją wzdłuż rurociągu.
