Dodawanie złączki do sieci ciśnieniowej

Istnieje kilka sposobów wstawiania złączek podczas tworzenia układu sieci ciśnieniowej. Można wybrać określoną złączkę, taką jak trójnik lub czwórnik, z listy Złączki i dodać ją do rysunku. Złączki są zorganizowane według materiału. W widoku planu, złączki mogą być dodawane do końców rury lub wstawiane w dowolnym miejscu wzdłuż rury. Wyświetlane wskazówki dotyczące układu pomagają ustalić, gdzie można wstawić łącznik.

Dodawanie zwężek i złączek kolanowych

  1. Utwórz rurociąg i rozpocznij tworzenie jego układu, używając Narzędzi tworzenia sieci ciśnieniowej lub polecenia Utwórz nowy rurociąg.
    Uwaga: Kolana można automatycznie dodawać pomiędzy segmentami rur podczas tworzenia układu sieci ciśnieniowej, używając opcji Dodaj kolana automatycznie wybranej w panelu Rurociąg.
  2. Na karcie wstążki Układ planu sieci ciśnieniowej w panelu Układ wybierz typ zwężki lub kolana, które ma zostać dodane.
  3. Kliknij przycisk Dodaj złączkę .
  4. Umieść kursor w żądanym punkcie wstawienia. Kliknij, aby umieścić zgodnie ze znacznikami połączenia:
    • na końcach rurociągu.
    • wzdłuż rurociągu. Kolana można wstawiać w wierzchołkach w rurociągu.
  5. Złączka jest umieszczana w rurociągu.

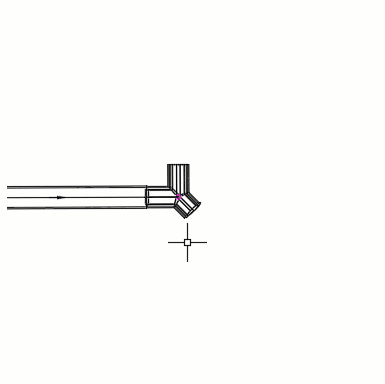

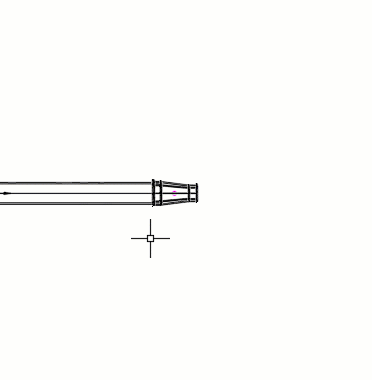

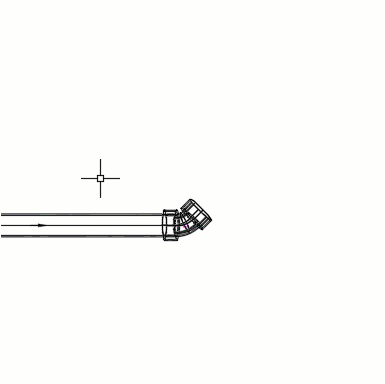

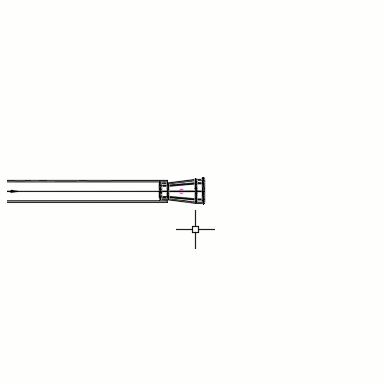

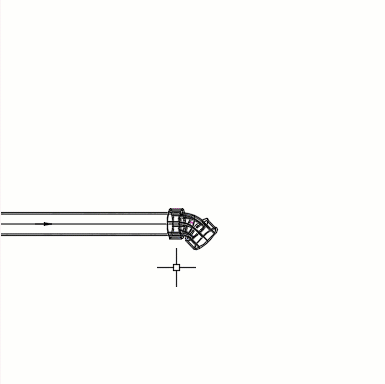

  6. Dopasowania zwężki i kolana Przykład dopasowania

    Wybierz rurociąg i kliknij przycisk (Kontynuuj układ), aby kontynuować przebieg od kolana.

    Wybierz kolano i kliknij przycisk (Odwróć), aby odwrócić jego orientację.

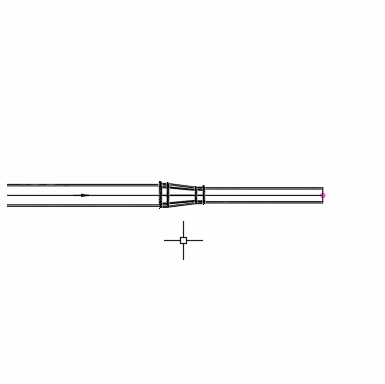

    Wybierz rurociąg i kliknij przycisk (Kontynuuj układ), aby kontynuować przebieg od zwężki.

    Jeśli rozmiar rury jest dostępny na liście części rysunku, rozmiar rury zostanie zmieniony tak, aby był zgodny z gniazdem złączki.

    Wybierz zwężkę i kliknij przycisk (Odwróć), aby odwrócić jej orientację.

    Wybierz zwężkę i kliknij przycisk (Przesuń), aby przesunąć zwężkę wzdłuż rurociągu.

Dodawanie złączek do rozgałęzień lub skrzyżowań

  1. Utwórz rurociąg i rozpocznij tworzenie jego układu, używając Narzędzi tworzenia sieci ciśnieniowej lub polecenia Utwórz nowy rurociąg.
  2. Uwaga: Można dodać złączki rozgałęźne w miejscu przecięcia istniejących rurociągów za pomocą polecenia Dodaj złączkę rozgałęźną.
  3. Na karcie wstążki Układ planu sieci ciśnieniowej w panelu Układ wybierz złączkę trójnika rurowego, trójnika lub czwórnika, który ma zostać dodany.
  4. Kliknij przycisk Dodaj złączkę .
  5. Umieść kursor w żądanym punkcie wstawienia. Kliknij, aby umieścić zgodnie ze znacznikami połączenia:
    • na końcach rurociągu.
    • wzdłuż rurociągu.
  6. Złączka jest umieszczana w rurociągu.

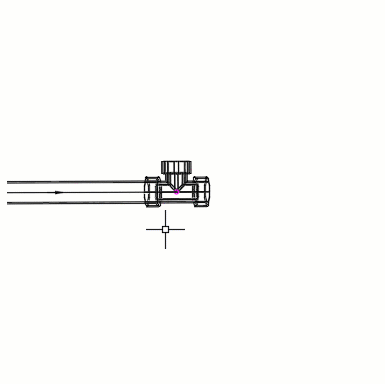

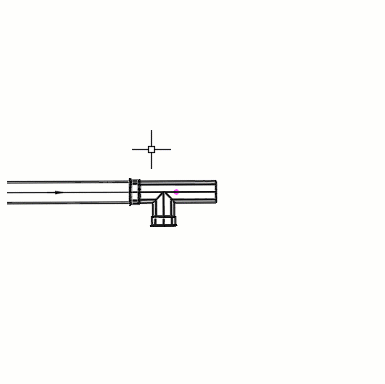

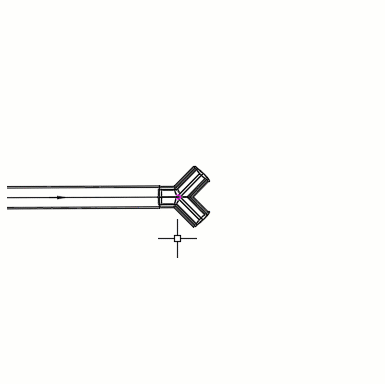

Dopasowania złączek rozgałęźnych Przykład dopasowania

Aby kontynuować rurociąg przez złączki (takie jak trójniki i czwórniki), wybierz go i kliknij przycisk (Kontynuuj układ).

Jeśli rozmiar rury jest dostępny na liście części rysunku, rozmiar rury zostanie zmieniony tak, aby był zgodny z gniazdem złączki.

Aby dodać nowe rurociągi od złączek (takich jak trójniki, trójniki rurowe i czwórniki), wybierz złączkę i kliknij przycisk (Kontynuuj układ).

Jeśli rozmiar rury jest dostępny na liście części rysunku, rozmiar rury zostanie zmieniony tak, aby był zgodny z gniazdem złączki.

Wybierz złączkę i kliknij przycisk (Odwróć), aby odwrócić jej orientację.

Wybierz złączkę i kliknij przycisk (Obróć), aby obrócić złączkę dołączoną do połączonego rurociągu.

Wybierz złączkę, przez którą biegnie rurociąg (np. trójniki rurowe, czwórniki i trójniki boczne), a następnie kliknij przycisk (Przesuń), aby przesunąć złączkę wzdłuż rurociągu.

Dodawanie zaślepek do końca rurociągu

  1. Utwórz rurociąg i rozpocznij tworzenie jego układu, używając Narzędzi tworzenia sieci ciśnieniowej lub polecenia Utwórz nowy rurociąg.
  2. Na karcie wstążki Układ planu sieci ciśnieniowej w panelu Układ wybierz typ zaślepki do dodania.
  3. Kliknij przycisk Dodaj złączkę .
  4. Umieść kursor w żądanym punkcie wstawienia. Kliknij, aby umieścić zgodnie ze znacznikiem połączenia na końcu rurociągu.
  5. Złączka jest umieszczana w rurociągu.
