Edytuj ustawienia elementu — okno dialogowe powierzchni

Z poziomu tego okna dialogowego można wyświetlić i zmienić ustawienia związane z powierzchnią.

W tym temacie udokumentowano ustawienia we wszystkich oknach dialogowych Edytuj ustawienia związanych z powierzchnią (na poziomie rysunku, na poziomie elementu i na poziomie polecenia).

Ogólne informacje na temat ustawień rysunków, elementów oraz poleceń i ich interakcji zawiera temat Informacje o ustawieniach programu Autodesk Civil 3D.

Aby uzyskać więcej informacji na temat ustawień otoczenia na poziomie rysunku, zobacz temat Karta Ustawienia otoczenia (okno dialogowe Ustawienia rysunku).

Uwaga: Podczas tworzenia powierzchni korytarza używane jest polecenie CreateSurface.

Style domyślne

Te ustawienia umożliwiają określenie domyślnych stylów przypisanych do powierzchni i etykiet związanych z powierzchniami.

Domyślny styl powierzchni

Określa domyślny styl powierzchni. Kliknij kolumnę Wartość i element , aby wybrać styl w oknie dialogowym Domyślny styl powierzchni.

Styl znacznika

Określa domyślny styl znacznika. Kliknij kolumnę Wartość i element , aby wybrać styl w oknie dialogowym Styl znacznika.

Styl etykiety rzędnej punktu powierzchni

Domyślny styl obowiązujący dla etykiety rzędnej punktu powierzchni. Kliknij kolumnę Wartość i element , aby wybrać styl w oknie dialogowym Styl etykiety rzędnej punktu powierzchni.

Styl etykiety nachylenia powierzchni

Domyślny styl obowiązujący dla etykiety nachylenia powierzchni. Kliknij kolumnę Wartość i element , aby wybrać styl w oknie dialogowym Styl etykiety nachylenia powierzchni.

Materiał do renderowania

Określa domyślny materiał do renderowania. Kliknij kolumnę Wartość i element , aby wybrać materiał do renderowania w oknie dialogowym Materiał do renderowania.

Domyślny format nazwy

To ustawienie umożliwia określenie domyślnego formatu nazwy dla nowych powierzchni. Kliknij w kolumnie Wartość i kliknij przycisk , aby wprowadzić zmiany w oknie dialogowym Szablon nazw.

Wartości domyślne etykiet warstwicy

Te ustawienia umożliwiają określenie domyślnych ustawień przypisanych do etykiet powierzchni.

Wyświetl linie etykiety warstwic

Określa, czy linie etykiet warstwicy mają być wyświetlane.

Styl głównej etykiety warstwicy powierzchni

Domyślny styl obowiązujący dla etykiety warstwicy głównej. Kliknij kolumnę Wartość i element , aby wybrać styl w oknie dialogowym Styl głównej etykiety warstwicy powierzchni.

Pomocniczy styl warstwicy powierzchni

Domyślny styl obowiązujący dla etykiety warstwicy pomocniczej. Kliknij kolumnę Wartość i element , aby wybrać styl w oknie dialogowym Pomocniczy styl warstwicy powierzchni.

Zdefiniowany przez użytkownika styl warstwicy powierzchni

Domyślny styl obowiązujący dla etykiety warstwicy zdefiniowanej przez użytkownika. Kliknij kolumnę Wartość i element , aby wybrać styl w oknie dialogowym Zdefiniowany przez użytkownika styl warstwicy powierzchni.

Wartości domyślne powierzchni

Domyślne ustawienia przebudowywania — Automatycznie

Określa, że domyślnym ustawieniem dla polecenia Przebuduj powierzchnię będzie Automatycznie.

Dodaj etykiety warstwic

Uwaga: Ta grupa właściwości jest wyświetlana podczas uzyskiwania dostępu do ustawień polecenia AddContourLabelingGroup.

To ustawienie umożliwia określenie domyślnych ustawień przypisanych do etykiet powierzchni.

Interwał wzdłuż warstwicy

Określa domyślną odległość między etykietami wzdłuż warstwicy. Wprowadź wartość lub kliknij element , aby wybrać odległość w obszarze rysunku w sposób graficzny.

Opcje importu

Uwaga: Ta grupa właściwości jest wyświetlana podczas uzyskiwania dostępu do ustawień poleceń AddSurfaceFromDemFile i CreateSurfaceGridFromDemFile.

Te ustawienia umożliwiają określenie domyślnych ustawień przypisywanych podczas tworzenia powierzchni.

Użyj niestandardowej rzędnej pustej

Określa, czy podczas importowania powierzchni z pliku DEM ma być używana niestandardowa rzędna pusta.

Rzędna pusta

Określa domyślną niestandardową rzędną pustą używaną podczas importowania powierzchni z pliku DEM.

Tworzenie powierzchni

Uwaga: Ta grupa właściwości jest wyświetlana (w różnych postaciach) podczas korzystania z ustawień poleceń CreateSurface, CreateCropSurface i CreateSurfaceReference.
Domyślny typ powierzchni

Określa rodzaj powierzchni, który jest stosowany jako domyślny podczas tworzenia powierzchni. Aby uzyskać więcej informacji, zobacz temat Informacje o tworzeniu powierzchni.

Szablon nazw powierzchni
Określa nazwę szablonu, który ma być używany podczas tworzenia nowych powierzchni. Aby uzyskać więcej informacji, zobacz okno dialogowe Szablon nazwy.
Współczynnik wykopu
Określa współczynnik wykopu, który ma być stosowany do obliczeń objętości. Ponieważ objętość materiału zwykle zwiększa się po jego usunięciu, współczynnik wykopu jest ustawiany zwykle na wartość większą niż 1.0, w celu zaznaczenia rozszerzenia lub powiększenia. Na przykład współczynnik wykopu 1.2 oznacza, że na każdy 1.0 metr sześcienny usuniętego materiału będzie musiała zostać przetransportowana objętość 1.2 metra sześciennego.
Współczynnik nasypu
Określa współczynnik nasypu, jaki należy zastosować do obliczeń objętości. Ponieważ materiał stosowany jako nasyp ulega zazwyczaj ściśnięciu, współczynnik nasypu należy najczęściej ustawić na wartość większą niż 1.0, aby wskazać odpowiedni stopień ściśnięcia takiego materiału. Na przykład współczynnik nasypu 1.2 oznacza, że na każdy 1 metr sześcienny materiału wymaganego na obszar nasypu będzie musiała zostać przetransportowana objętość 1.2 metra sześciennego materiału. Na przykład dla materiału kurczącego się gdy jest stosowany jako wypełnienie do 93% pierwotnej wartości należy wprowadzić jako współczynnik nasypu wartość 1.075 (uzyskaną przez podzielenie 1.0 przez 0.93), aby uwzględnić dodatkowy materiał, który musi zostać dodany.
Odstęp X powierzchni siatki

Domyślna wartość odstępów w powierzchni siatki mierzona wzdłuż osi X.

Odstęp Y powierzchni siatki

Domyślna wartość odstępów w powierzchni siatki mierzona wzdłuż osi Y.

Orientacja powierzchni siatki

Domyślna orientacja siatki. Należy wprowadzić żądaną wartość lub kliknąć przycisk i określić orientację graficznie w obszarze rysunku.

Zachowaj powierzchnię, do której istnieją odnośniki na rysunku
Określa, czy geometria powierzchni odniesienia jest zachowywana w rysunku. W przypadku zapisania geometrii powierzchni odniesienia na rysunku dany rysunek zawierający odniesienie ulegnie powiększeniu, ale będzie otwierany szybciej, o ile powierzchnia źródłowa nie została zmieniona. Aby uzyskać dodatkowe informacje, zapoznaj się z tematem Korzystanie z odniesień do powierzchni.
Rysunek dla nowej powierzchni
Określa domyślne ustawienie rysunku docelowego podczas tworzenia przyciętych powierzchni.

Tworzenie powierzchni objętościowej

Uwaga: Ta grupa właściwości jest wyświetlana podczas uzyskiwania dostępu do ustawień polecenia VolumesDashboard.

Te ustawienia umożliwiają określenie wartości domyślnych przypisywanych podczas tworzenia powierzchni objętościowych na podstawie Tablicy narzędzi objętości.

Domyślny typ powierzchni objętościowej

Określa rodzaj powierzchni objętościowej, który jest stosowany jako domyślny podczas tworzenia powierzchni objętościowej. Aby uzyskać więcej informacji, zobacz temat Informacje o tworzeniu powierzchni.

Szablon nazwy powierzchni objętościowej
Określa szablon nazwy, który ma być używany podczas tworzenia nowych powierzchni objętościowych. Aby uzyskać więcej informacji, zobacz okno dialogowe Szablon nazwy.
Współczynnik wykopu
Określa współczynnik wykopu, który ma być stosowany do obliczeń objętości. Ponieważ objętość materiału zwykle zwiększa się po jego usunięciu, współczynnik wykopu jest ustawiany zwykle na wartość większą niż 1.0, w celu zaznaczenia rozszerzenia lub powiększenia. Na przykład współczynnik wykopu 1.2 oznacza, że na każdy 1.0 metr sześcienny usuniętego materiału będzie musiała zostać przetransportowana objętość 1.2 metra sześciennego.
Współczynnik nasypu
Określa współczynnik nasypu, jaki należy zastosować do obliczeń objętości. Ponieważ materiał stosowany jako nasyp ulega zazwyczaj ściśnięciu, współczynnik nasypu należy najczęściej ustawić na wartość większą niż 1.0, aby wskazać odpowiedni stopień ściśnięcia takiego materiału. Na przykład współczynnik nasypu 1.2 oznacza, że na każdy 1 metr sześcienny materiału wymaganego na obszar nasypu będzie musiała zostać przetransportowana objętość 1.2 metra sześciennego materiału. Na przykład dla materiału kurczącego się gdy jest stosowany jako wypełnienie do 93% pierwotnej wartości należy wprowadzić jako współczynnik nasypu wartość 1.075 (uzyskaną przez podzielenie 1.0 przez 0.93), aby uwzględnić dodatkowy materiał, który musi zostać dodany.
Odstęp X powierzchni siatki

Domyślna wartość odstępów w powierzchni siatki mierzona wzdłuż osi X.

Odstęp Y powierzchni siatki

Domyślna wartość odstępów w powierzchni siatki mierzona wzdłuż osi Y.

Orientacja powierzchni siatki

Domyślna orientacja siatki. Należy wprowadzić żądaną wartość lub kliknąć przycisk i określić orientację graficznie w obszarze rysunku.

Opcje budowy

Uwaga: Ta grupa właściwości jest wyświetlana (w różnych postaciach) podczas uzyskiwania dostępu do ustawień poleceń CreateSurface, CreateSurfaceGridFromDemFile i VolumesDashboard.

Te ustawienia umożliwiają określenie ustawień budowy przypisywanych podczas tworzenia powierzchni.

Uwaga: Te ustawienia można stosować podczas tworzenia powierzchni, jednak nie podczas importu powierzchni z pliku LandXML, DEM, lub TIN.
Kopiuj usunięte obiekty zależne

Określa, czy usunięcie obiektu rysunku ma powodować jego skopiowanie do definicji powierzchni.

Wyłącz rzędne mniejsze niż

Określa, czy podczas przebudowywania powierzchni mają być pomijane rzędne mniejsze niż określona wartość.

Rzędna <

Rzędne, które mają być wykluczane w przypadku, gdy w ustawieniu Wyłącz rzędne mniejsze niż zostanie zaznaczona pozycja Tak. Należy wprowadzić żądaną wartość lub kliknąć element i wybrać rzędną w obszarze rysunku.

Wyłącz rzędne większe niż

Określa, czy podczas przebudowywania powierzchni mają być pomijane rzędne większe niż określona wartość.

Rzędna >

Rzędne, które mają być wykluczane w przypadku, gdy w ustawieniu Wyłącz rzędne większe niż zostanie zaznaczona pozycja Tak. Należy wprowadzić żądaną wartość lub kliknąć element i wybrać rzędną w obszarze rysunku.

Użyj kąta maksymalnego

Określa, czy trójkąty na zewnętrznej krawędzi TIN mają być szacowane w celu sprawdzenia, czy przekraczają Maksymalny kąt pomiędzy przyległymi liniami TIN(tylko ustawienia poleceń CreateSurface i VolumesDashboard). Jeśli opcja Użyj kąta maksymalnego jest ustawiona na Tak, trójkąty na zewnętrznej krawędzi TIN są szacowane. Trójkąt jest usuwany z TIN, jeśli kąt, który przylega do krawędzi zewnętrznej, przekracza określony maksymalny kąt.

Poniższe rysunki przedstawiają przykłady użycia opcji Użyj kąta maksymalnego.

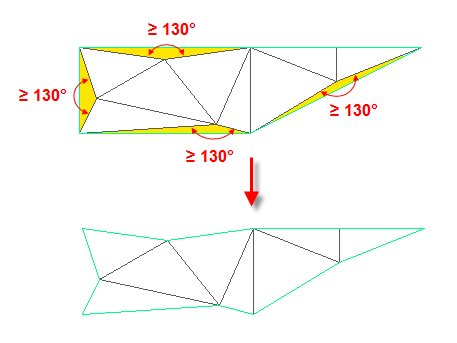

  • Jeśli Maksymalny kąt pomiędzy przyległymi liniami TIN jest ustawiony na 130 stopni, wyróżnione trójkąty na poniższej ilustracji powinny zostać usunięte.

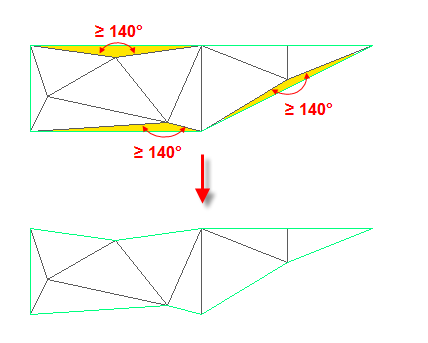

  • Jeśli Maksymalny kąt pomiędzy przyległymi liniami TIN jest ustawiony na 140 stopni, wyróżnione trójkąty na poniższej ilustracji zostaną usunięte.

Jest to proces iteracyjny: gdy trójkąt zostanie usunięty i pojawią się jedna lub dwie nowe krawędzie graniczne, trójkąty nowej granicy są testowane i usuwane zgodnie z tym samym kryterium. Ta operacja testuje trójkąty na granicy obwiedni zewnętrznych. Trójkąty w wewnętrznych obwiedniach nie są zmieniane w wyniku tej operacji.

Maksymalny kąt pomiędzy przyległymi liniami TIN
Określa maksymalny kąt dla opcji Użyj kąta maksymalnego(tylko dla ustawień poleceń CreateSurface i VolumesDashboard). Trójkąt jest usuwany z TIN, jeśli kąt, który przylega do krawędzi granicznej, przekracza określony kąt maksymalny.
Uwaga: Jeśli obie opcje: Użyj maksymalnej długości boku trójkąta i Użyj kąta maksymalnego są ustawione na Tak, wówczas operacje Użyj kąta maksymalnego są kończone przed operacjami Użyj maksymalnej długości boku trójkąta.
Użyj maksymalnej długości boku trójkąta

Określa, czy trójkąty powierzchni, których długość przekracza wartość ustawioną w parametrze Maksymalna długość trójkąta, mają być usuwane z obwiedni powierzchni (tylko w przypadku poleceń CreateSurface i VolumesDashboard).

Maksymalna długość trójkąta

Długość trójkąta, jaka ma być używana, gdy w parametrze Użyj maksymalnej długości trójkąta zostanie zaznaczona wartość Tak. Wprowadź wartość lub kliknij element , aby wybrać długość w obszarze rysunku (tylko w przypadku poleceń CreateSurface i VolumesDashboard).

Konwertuj przybliżone linie nieciągłości na standardowe

Określa, czy podczas budowania powierzchni przybliżone linie nieciągłości mają być przekształcane w standardowe linie nieciągłości (tylko w przypadku poleceń CreateSurface i VolumesDashboard).

Zezwalaj na przecinanie się linii nieciągłości

Określa, czy linie nieciągłości mogą przecinać się nawzajem (tylko w przypadku poleceń CreateSurface i VolumesDashboard).

Rzędna do użycia

Określa rzędną stosowaną dla przecinających się linii nieciągłości (tylko w przypadku poleceń CreateSurface i VolumesDashboard):

  • W przecięciu użyj pierwszej rzędnej linii nieciągłości: rzędna w punkcie przecięcia jest ustalana w odniesieniu do rzędnej pierwszej linii nieciągłości.
  • W przecięciu użyj ostatniej rzędnej linii nieciągłości: rzędna w punkcie przecięcia jest ustalana w odniesieniu do rzędnej ostatniej linii nieciągłości.
  • W przecięciu użyj przeciętnej rzędnej linii nieciągłości: rzędna w punkcie przecięcia jest ustalana w odniesieniu do średniej z rzędnej pierwszej i ostatniej linii nieciągłości.

Aby uzyskać więcej informacji na temat tych ustawień, zobacz właściwości opcji Buduj na karcie Właściwości (okno dialogowe Właściwości powierzchni).

Tworzenie ograniczonej objętości

Uwaga: Ta grupa właściwości jest wyświetlana podczas uzyskiwania dostępu do ustawień polecenia VolumesDashboard.
Domyślna strzałka
Strzałka linii nieciągłości obwiedni wykorzystywana przy wygładzaniu łuków polilinii, na bazie których jest konstruowana obwiednia.

Opcje dynamicznego wyróżniania

Uwaga: Ta grupa właściwości jest wyświetlana podczas uzyskiwania dostępu do ustawień polecenia VolumesDashboard.
Kolor granicy powierzchni
Określa kolor używany do oznaczania powierzchni objętościowych na rysunku, gdy zostaną wybrane w Tablicy narzędzi objętości.
Szerokość linii granicy powierzchni
Określa szerokość linii, jaka ma zostać użyta do oznaczania powierzchni objętościowych na rysunku, gdy zostaną wybrane w Tablicy narzędzi objętości.
Kolor obwiedni wielobokowej
Określa kolor, jaki ma być używany do oznaczania obramowań obszarów na rysunku, gdy zostaną wybrane w Tablicy narzędzi objętości.
Szerokość linii obwiedni wielobokowej
Określa szerokość linii, jaka ma być używana do oznaczania obramowań obszarów na rysunku, gdy zostaną wybrane w Tablicy narzędzi objętości.

Tor spadku wody

Uwaga: Ta grupa właściwości jest wyświetlana podczas uzyskiwania dostępu do ustawień polecenia CreateSurfaceWaterdrop.

To ustawienie umożliwia określenie domyślnych opcji toru spływu wody dla powierzchni.

Warstwa ścieżki

Domyślna warstwa, na której ma być rysowany tor spadku wody. Kliknij kolumnę Wartość i element , aby wybrać typ toru w oknie dialogowym Warstwa ścieżki.

Typ obiektu ścieżki

Domyślny rodzaj obiektu programu AutoCAD, który ma pełnić rolę toru spadku wody. Do wyboru są dwie opcje: Polilinia 2D i Polilinia 3D.

Znacznik spadku wody

Uwaga: Ta grupa właściwości jest wyświetlana podczas uzyskiwania dostępu do ustawień polecenia CreateSurfaceWaterdrop.

To ustawienie umożliwia określenie domyślnych opcji znacznika spływu wody dla powierzchni.

Umieść znacznik w punkcie początkowym

Określa, czy znacznik ma być umieszczony w punkcie początkowym toru spadku wody.

Styl znacznika punktu początkowego

Domyślny styl obowiązujący dla znacznika punktu początkowego. Kliknij kolumnę Wartość i element , aby wybrać styl w oknie dialogowym Styl znacznika punktu początkowego.

SimplifySurface

Uwaga: Ta grupa właściwości jest wyświetlana podczas uzyskiwania dostępu do ustawień polecenia SimplifySurface.

To ustawienie umożliwia określenie domyślnych opcji upraszczania powierzchni.

Metoda upraszczania

Umożliwia określenie domyślnej metody upraszczania powierzchni:

  • Skrócenie krawędzi: powoduje skracanie krawędzi trójkątów do pojedynczych punktów.
  • Usunięcie punktu: powoduje wybranie i usunięcie punktów powierzchni.
Opcje obszaru

Umożliwia określenie domyślnej metody upraszczania powierzchni:

  • Użyj istniejącej granicy powierzchni: umożliwia określenie istniejącej granicy powierzchni jako obwiedni regionu upraszczania powierzchni.
  • Określ okno/wielokąt: umożliwia określenie regionu upraszczania powierzchni wewnątrz narysowanego prostokąta.
  • Wybierz obiekty: umożliwia określenie jednej z figur pomiarowych, linii charakterystycznych, okręgów, działek lub polilinii 3D lub 2D.
Użyj procentu punktów do usunięcia

Określa, czy obraz ma być upraszczany przez usuwanie konkretnego procentu punktów powierzchni.

Procent punktów do usunięcia

Określa procent punktów powierzchni, jaki należy usunąć.

Użyj maksymalnej zmiany rzędnej

Określa, czy zostanie ustawiona domyślna maksymalna zmiana rzędnej.

Maksymalna zmiana rzędnej

Określa maksymalną dopuszczalną różnicę między rzędną oryginalnej powierzchni a rzędną uproszczonej powierzchni.

Aby uzyskać więcej informacji o upraszczaniu powierzchni, zobacz temat Kreator Uprość powierzchnię.

Opcje eksportu

Uwaga: Ta grupa właściwości jest wyświetlana podczas uzyskiwania dostępu do ustawień polecenia SurfaceExportToDem.

Te ustawienia umożliwiają określenie domyślnych ustawień przypisywanych podczas eksportowania powierzchni do pliku DEM.

Użyj niestandardowej rzędnej pustej

Określa, czy podczas eksportowania do pliku DEM ma być używana niestandardowa rzędna pusta.

Rzędna pusta

Określa domyślną niestandardową rzędną pustą używaną podczas eksportowania do pliku DEM.

Odstęp siatki

Określa odległości między siatkami podczas eksportowania do pliku DEM.

Dodaj opcje danych

Uwaga: Ta grupa właściwości jest wyświetlana podczas uzyskiwania dostępu do ustawień poleceń AddSurfaceContours, AddSurfaceBoundaries i AddSurfaceBreaklines.

Te ustawienia umożliwiają określenie domyślnych ustawień przypisywanych podczas dodawania warstwic, obwiedni i linii nieciągłości do powierzchni.

Domyślna odległość usuwania wierzchołków

Określa domyślną odległość między punktami branymi pod uwagę przy usuwaniu wierzchołków.

Domyślny kąt usuwania wierzchołków

Określa domyślny kąt między punktami branymi pod uwagę przy usuwaniu wierzchołków.

Domyślna odległość uzupełniania

Określa domyślną odległość między punktami branymi pod uwagę podczas uzupełniania wierzchołków.

Domyślna strzałka

Określa domyślną strzałkę.

Domyślny typ obwiedni

Określa domyślny typ obwiedni.

Domyślne ustawienie nieniszczące

Określa domyślny wybór typu linii nieciągłości (niszczący lub nieniszczący).
