Modifique objetos 3D ao alterar suas configurações na paleta Propriedades.
Sólidos, superfícies e malhas 3D, e seus subobjetos podem ser modificados na paleta Propriedades.
Modificar objetos sólidos 3D ao alterar suas propriedades
Ao alterar as configurações na paleta Propriedades, é possível modificar o tamanho básico, altura e características da forma de sólidos primitivos. Por exemplo, para alterar uma pirâmide de quatro lados que finaliza em um ponto para uma pirâmide de oito lados que finaliza em uma superfície plana (tronco da pirâmide), atualize as propriedades Raio superior e Lados.
Com sólidos 3D que foram recombinados para formar objetos compostos, é possível optar por manter o subobjeto histórico, que representa componentes que foram removidos. A paleta Propriedades controla a disponibilidade e a exibição destes históricos.
Modificar objetos de superfície ao alterar suas propriedades
Os objetos de superfície tem propriedades adicionais que não são encontradas em objetos de sólido ou malha 3D. Algumas propriedades diferem dependendo to tipo de superfície (NURBS, mesclar, correção, rede, deslocamento, concordância, chanfro, estender, elevar, varrer, extrusão, varredura, plana ou revolver).
As superfícies incluem as seguintes informações na paleta Propriedades:
- Geometria. Contém informações como o raio para superfícies com concordância, distância de deslocamento para superfícies deslocadas e ângulo de conicidade para superfícies com extrusão. Você também pode inserir expressões matemáticas para controlar algumas das propriedades.
- Manter a associatividade.Alterna a associatividade da superfície selecionada.
- Mostrar a associatividade. Alterna o realce de dependência se a superfície estiver associada a outras superfícies.
- Continuidade da aresta e magnitude da saliência.É exibida para superfícies que se unem com outras superfícies.
- Exibição em estrutura de arame e isolinhas U/V. Ativa ou desativa a estrutura de arame e a exibição da isolinha U/V (para superfícies não NURBS).
- Exibição da cobertura de VC e parâmetros iso U/V. Ativa ou desativa a cobertura de VC e parâmetros iso U/V (para superfícies NURBS).
- Apara. Informa se a superfície tem áreas aparadas e em quais arestas.
Modificar objetos de malha ao alterar suas propriedades
Os objetos de malha têm propriedades adicionais que controlam o nível de suavidade e dobras. As propriedades de dobra de subobjetos de face, aresta e vértice também são refletidas na paleta Propriedades.

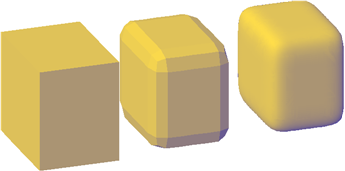

- Nível de suavidade.Suaviza ou afia as arestas de um objeto de malha.
- Tipo de dobra. Especifica a presença de um dobra (ou uma aresta afiada) e o efeito de suavização. A suavização não afeta um dobra com um valor de Sempre. Um dobra definida para Por nível mantém seu grau de afiado até que o objeto de malha seja suavizado para o nível de dobra especificado.
- Nível da dobra. Quando a dobra é definida como Por nível, indica o nível de suavidade no qual a dobra começa a perder seu grau de afiado.
Modificar as propriedades de subobjeto 3D
Além de sólidos, superfícies e malhas, é possível usar a paleta Propriedades para modificar propriedades de subobjetos individuais, como faces, arestas e vértices. Diferentes propriedades estão disponíveis para diferentes tipos de subobjetos.
Em alguns casos, a aplicação das propriedades pode diferir, dependendo do tipo de objeto. Por exemplo, é possível modificar as propriedades de faces da malha, incluindo sua cor. No entanto, a aparência da cor de uma face de malha pode diferir da cor equivalente em uma face sólida 3D. A diferença ocorre porque a alteração da cor de uma face modifica a cor difusa da face, mas não a cor ambiente, que é derivada da propriedade de material da malha. Para obter uma correspondência mais próxima entre a cor de um sólido 3D e as faces da malha, é possível adicionar luzes e desativar a iluminação padrão (que desativa a iluminação ambiente). Você também pode tentar atribuir um material que tenha a mesma cor ambiente e difusa.
