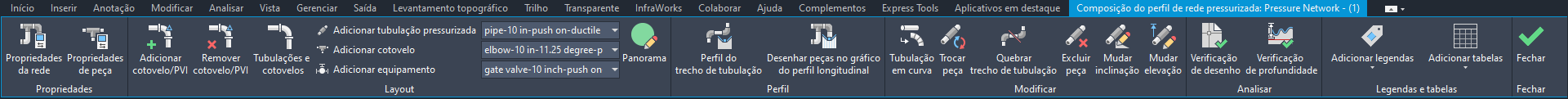

Utilize a faixa de opções Layout do perfil da rede de pressãopara trabalhar com redes de pressão no gráfico do perfil longitudinal.
Para acessar a faixa de opções Layout do perfil da rede de pressão, selecione a rede de pressão no desenho. A guia contextual Redes de pressão aparece na faixa de opções. No painel Modificar, clique em Editar rede
Ferramentas de layout de perfil
Pesquisa.
Nota: A rede de pressão deve existir no gráfico de seção antes de poder acessar a faixa de opções Layout do perfil de rede de pressão
Os seguintes comandos estão disponíveis no painel Propriedades:
- Propriedades da rede: edita as propriedades de uma rede de pressão.
- Propriedades de peça: edite as propriedades de uma peça de rede pressurizada.
Os seguintes comandos estão disponíveis no painel Layout:
- Adicionar e remover cotovelos/PVI: ajusta o trecho de tubulação modificando cotovelos verticais em pontos de interseção em um gráfico do perfil longitudinal.
- Tubulações e cotovelos (somente redes pressurizadas baseadas em peça): cria segmentos de tubulação em um gráfico do perfil longitudinal e insere cotovelos verticais em alterações de direção de uma rede pressurizada baseada em peça.
- Adicionar tubulação pressurizada (somente redes pressurizadas baseadas em peça): adiciona uma tubulação pressurizada ou uma série de tubulações conectadas a uma rede pressurizada em um gráfico do perfil longitudinal de uma rede pressurizada baseada em peça.
- Adicionar cotovelo (somente redes pressurizadas baseadas em peça): adiciona um cotovelo vertical a uma rede pressurizada em um gráfico do perfil longitudinal de uma rede pressurizada baseada em peça.
Nota: Outros tipos de acessórios disponíveis nos catálogos padrão, não podem ser adicionados no gráfico do perfil longitudinal.
- Adicionar equipamentos: adiciona um equipamento em rede de pressão no gráfico do perfil longitudinal.
- Panorama: abre o panorama da rede de pressão, que pode ser utilizado para visualizar e editar as propriedades da rede de pressão.
Os seguintes comandos estão disponíveis no painel Perfil:
- Perfil do trecho de tubulação: adiciona gráficos de perfil longitudinal para trechos de tubulação do desenho.
- Desenhar peças no gráfico do perfil longitudinal: adiciona peças a um gráfico do perfil longitudinal existente.
Os seguintes comandos estão disponíveis no painel Modificar:
- Tubulação curva: converte um segmento reto de tubulação de pressão para um segmento curvado no gráfico do perfil longitudinal.
- Trocar peças: altera o tipo, a família e/ou o tamanho de peças selecionadas em uma rede pressurizada.
- Quebrar trecho de tubulação: quebra um trecho de tubulação pressurizada em dois trechos de tubulação pressurizada em um ponto selecionado. Os trechos de tubulação pressurizada estão contidos na mesma rede da tubulação pressurizada original.
- Excluir peça: exclui as peças selecionadas de rede de pressão da rede de pressão Use o comando Excluir peça para excluir do desenho peças de rede (se você usar esta opção, a peça será excluída tanto do gráfico do perfil longitudinal quanto da vista da planta). Usar o comando Apagar do AutoCAD para apagar uma peça no gráfico do perfil removerá o objeto somente do gráfico do perfil.
- Mudar inclinação (somente redes pressurizadas baseadas em peça): modifica a inclinação de várias peças conectadas de uma rede pressurizada baseada em peça. Você pode ajustar manualmente os trechos de tubulação de gráficos do perfil longitudinal de redes pressurizadas com base no caminho.
- Mudar elevação: modifica a elevação de várias peças selecionadas em redes pressurizadas baseadas em peça movendo-as no gráfico do perfil longitudinal. Use a caixa de diálogo Configurações do perfil do trecho de tubulação para ajustar a profundidade de trechos de tubulação com base no caminho.
Os seguintes comandos estão disponíveis no painel Analisar:
- Verificação do projeto: verifica a deflexão, o diâmetro, as conexões abertas e o raio de curvatura de uma rede pressurizada.
- Verificação de profundidade: verifica se uma rede pressurizada está dentro das profundidades mínima e máxima permitidas.
Os seguintes comandos estão disponíveis no painel Legendas e tabelas:
- Menu suspenso Adicionar legendas: adiciona legendas a uma rede pressurizada.
- Menu suspenso Adicionar tabelas: adiciona tabelas a uma rede pressurizada.
