Você pode configurar estilos diferentes para exibir e legendar projeções e cruzamentos em gráficos de seção.
Os objetos projetados nos gráficos de seção usam os seguintes estilos:
- Objetos de ponto COGO projetados usam estilos de ponto padrão. Você pode especificar um estilo diferente para usar no gráfico de seção ou pode especificar <Usar objeto> para usar o mesmo estilo que é usado na vista de planta.

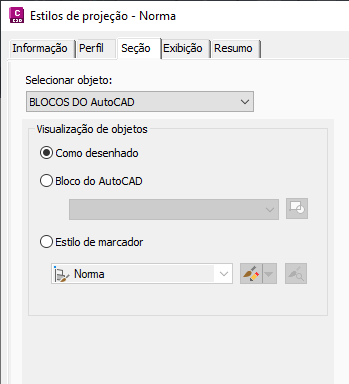

- Os objetos do AutoCAD projetados e os blocos de múltiplas vistas usam estilos de projeção. Os Estilos de projeção são estilos com várias finalidades e podem ser encontrados na coleção Geral
Estilos de múltiplos propósitos na guia Configurações do Toolspace. Use a guia Seção para definir as configurações de exibição para gráfico de seção.
- Para estilos de legenda, os objetos projetados usam estilos de legenda de projeção, que podem ser encontrados na coleção Gráfico de seção Estilos de legenda Projeção na guia Configurações do Toolspace.
Os objetos de cruzamento nos gráficos de seção usam os seguintes estilos:
- Os objetos de ponto COGO de cruzamento usam estilos de ponto padrão. Você pode especificar um estilo diferente para usar no gráfico de seção ou pode especificar <Usar objeto> para usar o mesmo estilo que é usado na vista de planta.
- Objetos do AutoCAD de cruzamento, blocos de várias vistas, linhas de recurso e imagens de levantamento topográfico usam estilos de marcador. Os Estilos de marcador são estilos com várias propósitos e podem ser encontrados na coleção Geral Estilos de múltiplos propósitos na guia Configurações do Toolspace.

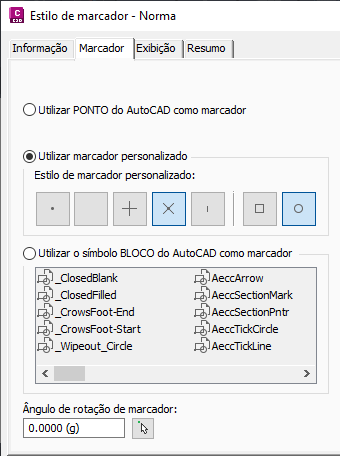

Os Estilos de marcador podem ser definidos para usar pontos do AutoCAD, símbolos personalizados do marcador ou blocos.

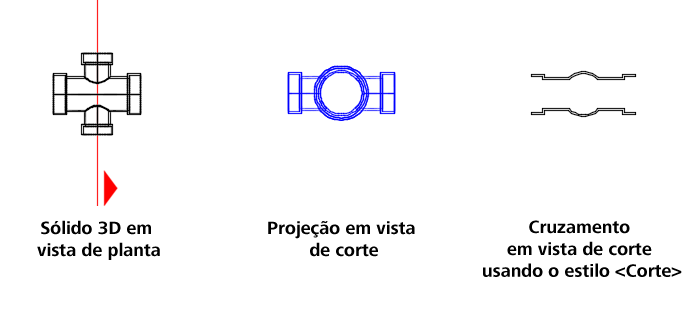

Sólidos 3D podem também usar <Seção> como estilo de marcador de cruzamento. Ao selecionar o estilo <Seção>, o sólido é desenhado de forma que represente a posição real do local em que a linha de amostra cruza o sólido.
Nota: Agora, a cor de um cruzamento sólido 3D que utiliza a opção <Seção> é controlada pela camada sólida 3D. Anteriormente, a aparência de um cruzamento sólido 3D que usava a opção <Seção> era controlada pelo estilo da projeção associada ao sólido. - Para estilos de legenda, os objetos de cruzamento usam estilos de legenda de cruzamento, que podem ser encontrados na coleção Gráfico de seção Estilos de legenda Cruzamento na guia Configurações do Toolspace.
Legendando cruzamentos e projeções com dados do conjunto de propriedades
Você pode adicionar dados do conjunto de propriedades a legendas de cruzamento e projeção se a Legenda de seção de cruzamento e/ou a legenda de seção de projeção foi adicionada à lista Aplica-se a para o conjunto de propriedades.
Para configurar um conjunto de propriedades para legendar cruzamentos e projetos no gráfico de seção
Se você desejar incluir dados de conjunto de propriedades em estilos de legenda de cruzamento, você precisa selecionar o tipo de objeto Legenda de seção de cruzamento além do tipo de objeto cujo local de cruzamento é mostrado no gráfico de seção.
Por exemplo, para legendar cruzamentos de linha de recurso nos gráficos de seção com dados de conjunto de propriedades, você selecionaria Legenda de seção de cruzamento e Linha de recurso na guia Aplica-se a do Gerenciador de estilo ao configurar a definição de conjunto de propriedades:
Você aplicaria esse conjunto de propriedades às linhas de recurso e adicionaria os dados do conjunto de propriedades relevantes para o estilo de legenda de cruzamento usando o Editor de componente de texto conforme descrito em Para adicionar dados de conjunto de propriedades a legendas.
A ilustração a seguir mostra um exemplo da inclusão de dados de conjunto de propriedades (em vermelho) em uma legenda de cruzamento, em que "dados de conjunto de propriedades" representa os dados que você aplicaria à linha de recurso.
Se você desejar incluir dados de conjunto de propriedades em estilos de legenda de projeção, você precisa selecionar o tipo de objeto Legenda de seção de projeção além do tipo de objeto cuja projeção é mostrada no gráfico de seção.
Por exemplo, para legenda projeções de ponto do Autodesk Civil 3Dnos gráficos de seção com dados de conjunto de propriedades, você selecionaria Legenda de seção de cruzamento e Ponto Cogo na guia Aplica-se a do Gerenciador de estilo ao configurar a definição de conjunto de propriedades:
Você aplicaria essa propriedade definida aos pontos e adicionaria os dados do conjunto de propriedades relevantes ao estilo de legenda de projeção usando o Editor de componentes de texto.
Para obter mais informações sobre como definir conjuntos de propriedades, consulteSobre conjuntos de propriedades. Para obter mais informações sobre cruzamentos e projeções, consulte Sobre o trabalho com Projeções e cruzamentos em gráficos de seção.
