Caixa de diálogo Mapeamento de esquema

Use esta caixa de diálogo para mapear atributos nos dados do ArcGIS para propriedades de tubulação e estrutura no Civil 3D.

Essa caixa de diálogo é exibida quando você usa o Autodesk ArcGIS Connector para trazer dados do ArcGIS como tubulações e estruturas.

É possível também abrir esta caixa de diálogo na vista do item Explorador. Selecione a rede de tubulação no Explorador para exibir a vista do item e, em seguida, clique em no campo Mapeamento de esquema da vista do item.

Esta caixa de diálogo terá uma guia para cada camada de tubulação ou estrutura que você estiver trazendo para o Civil 3D para que você possa definir os parâmetros de mapeamento de cada camada.

Especificação de valores de mapeamento do esquema

Você pode configurar o mapeamento de esquema para associar atributos que foram definidos nos dados do ArcGIS com propriedades de tubulação e estrutura que são usadas no Civil 3D.

Por exemplo, se houver um campo denominado Structure_Height no conjunto de dados, você poderá mapeá-lo para a propriedade de Altura da estrutura no Civil 3D para que o valor de altura atribuído à peça é o mesmo valor de altura definido no ArcGIS.

Dica: Se não estiver familiarizado com o conjunto de dados, você poderá visualizar os dados no ArcGIS para ver quais atributos e valores de atributo estão definidos nele. A URL do conjunto de dados está listada na janela Autodesk Connector para ArcGIS quando você está selecionando um conjunto de dados para trazê-lo para o Civil 3D e também estará listado na caixa de diálogo Gerenciador de origem de dados após o conjunto de dados ser trazido para o Civil 3D. Para obter mais informações, consulte Para visualizar atributos no ArcGIS.
Salvar arquivo de mapeamento de propriedade
Salva a configuração atual em um arquivo que você pode reutilizar ao trazer outros dados da rede de tubulação do ArcGIS.
Abrir arquivo de mapeamento de propriedade
Abre um arquivo de mapeamento de propriedade existente para que ele possa ser aplicado aos dados da rede de tubulação.
Nome da propriedade do Civil
Exibe as propriedades do Civil 3D para os quais você pode mapear atributos do ArcGIS.

Os itens seguidos de um asterisco são obrigatórios.

Unidade de propriedade do Civil
Exibe as unidades que serão aplicadas aos dados no desenho. As entradas nesses campos usam as unidades especificadas para o desenho atual (polegadas/pés ou milímetros/metros) e não podem ser alteradas.
Nome da propriedade de origem
Especifica o atributo que será mapeado para a propriedade do Civil 3D. Clique no campo para exibir uma lista suspensa de atributos disponíveis para escolha.
Valor padrão
Especifica um valor padrão que será usado se um Nome de propriedade de origem não puder ser encontrado nos dados do ArcGIS.
Unidade de origem
Especifica a unidade de origem dos dados.
Mapeamento de valor
Abre o Mapeamento de valor onde você pode especificar os valores de Nome da propriedade de origem que correspondem às propriedades do Civil 3D.

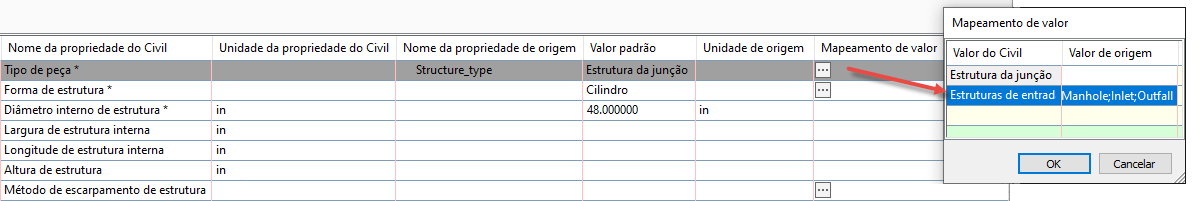

O exemplo a seguir mostra como usar a caixa de diálogo Mapeamento de valor para mapear os valores de origens de um atributo "Structure_type" para que possam ser trazidos para o Civil 3D como estruturas de Junção.

As propriedades disponíveis no Civil 3D para o Tipo da peça são Estrutura de entrada e saída e Junção.

Se desejar trazer bueiros e embocaduras como tipos de peças de Junção, você poderá configurar o Mapeamento de valor para o tipo de peça. Por exemplo, se os valores de atributo para Bueiro e Embocadura forem especificados nos dados do ArcGIS para indicar o tipo de estrutura, você poderá inserir esses valores na caixa de diálogo Mapeamento de valor.

É possível incluir vários valores separando-os com ponto e vírgula. Por exemplo, Bueiro;Embocadura. As entradas não diferenciam maiúsculas e minúsculas.

Nota: No exemplo acima, todas essas estruturas serão criadas no desenho como estruturas de Junção genéricas (com o Tipo de estrutura <nenhum>). Você pode definir manualmente o Tipo de estrutura usando a caixa de diálogo Propriedades de estrutura ou pode usar o comando Mapear parâmetros de estrutura de drenagem para atribuir o Tipo de estrutura e outras propriedades.
