Janela Autodesk Connector for ArcGIS

Use essa janela para trazer os dados do ArcGIS para seu desenho como objetos doCivil 3D.

Se tiver um conta do ArcGIS, será solicitado que você efetue login em sua conta para acessar seus dados antes dessa janela ser exibida. Se não tiver uma conta do ArcGIS, você poderá se conectar como convidado para acessar dados públicos.

Use essa janela para especificar uma área de interesse no mapa, um conjunto de dados a ser usado e os tipos de objeto do Civil 3D a serem usados para criar com base em dados do ArcGIS.

Navegação e controle de área de interesse

Use os controles na parte superior da área do mapa para navegar até sua área de interesse no mapa. Os conjuntos de dados disponíveis para a área de interesse são exibidos no painel esquerdo.

Nota: Se não for exibido um conjunto de dados disponível, experimente diminuir o zoom na sua área de interesse.
Pesquisar por localização
  • Na barra de pesquisa, insira um local, um endereço ou um ponto de interesse. Você também poderá inserir coordenadas de latitude e longitude.
  • Use o mouse para aplicar pan e zoom ou use as ferramentas de aumentar/diminuir zoom (botões +/-) para refinar ainda mais a pesquisa.
Especificar a área de interesse
  • Clique em para selecionar as extensões do mapa atual.
    Nota: Esse é o modo de seleção padrão.
  • Clique em para desenhar uma área de interesse no mapa.
  • Clique em para importar uma área de interesse poligonal de dados de SHP.
    Nota: Para usar dados do SHP, crie um arquivo .zip que contenha os arquivos do conjunto de dados do SHP relacionados e, em seguida, selecione esse arquivo .zip durante essa etapa. Depois que o conjunto de dados do SHP for aberto, os polígonos no conjunto de dados do SHP serão exibidos na vista de mapa. Clique em um polígono para selecioná-lo como área de interesse.

Filtros e seleção de conjunto de dados

Especifique os dados a serem trazidos para o Civil 3D navegando pelos conjuntos de dados disponíveis para a área de interesse selecionada usando os filtros Público, Meu conteúdo, Meus grupos e Organização.

Marque a caixa de seleção no conjunto de dados que você deseja levar para o Civil 3D se quiser selecionar todas as camadas do conjunto de dados.

Se você deseja selecionar manualmente as camadas que serão importadas, clique na miniatura do conjunto de dados, não marque a caixa de seleção. Em seguida, selecione as camadas individuais para importar da lista exibida à direita.

O símbolo de aviso exibido na miniatura e ao lado de uma camada selecionada na lista indica que os tipos de recurso precisam ser especificados para as camadas selecionadas.

Especificação do tipo de recurso

Camadas
Exibe controles para definir que tipo de objetos do Civil 3D serão criados com base em cada camada e para visualizar a camada no mapa.

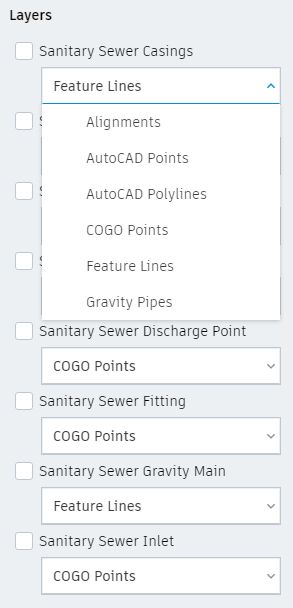

Clique em Camadas e use as listas suspensas para especificar que tipo de objetos do Civil 3D serão criados com base em cada camada.

Camadas
Especifica quais objetos do Civil 3D deverão ser criados com base em cada camada.
Visibilidade da camada
Controla se a camada selecionada é visível na área do mapa.
Visão geral
Exibe informações sobre o conjunto de dados selecionado.
Dica: Clique em Exibir origem de dados da camada para visualizar informações sobre os atributos do conjunto de dados e para visualizar o mapa no site do ArcGIS.

Adicionar ao meu projeto

Inicia o processo de adicionar as camadas selecionadas ao desenho. A caixa de diálogo Importar camadas é exibida para que você possa selecionar ou criar um template de configurações para os dados importados, ou você pode optar por importar os dados com as configurações padrão.
