Para adicionar curvas flutuantes com espirais para alinhamentos
Adicione curvas flutuantes com espirais em situações que precisa de um espiral de transição e a curva de geometria precisa passar através de um ponto especificado.
Para adicionar uma curva flutuante com espiral (da entidade, através do ponto) em uma curva
Adicionar um grupo de espiral-curva flutuante, com um raio especificado, comprimento da espiral e ponto de passagem, a uma linha existente ou entidade de curva.

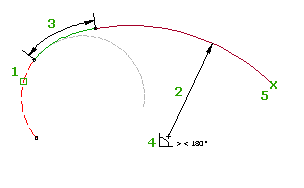

Quando a entidade de vínculo (1) é editada, o comprimento da espiral (3), o ângulo da solução (4), o raio da curva (2) e o ponto de passagem (5) não são alterados. Os pontos de anexação e os comprimentos da curva são ajustados para acomodar as edições nas curvas de fixação.
Clique no alinhamento. Clique na guia Alinhamentopainel ModificarEditor de geometriaPesquisa.
Na barra de ferramentas Ferramentas de layout de alinhamento, clique em Curva flutuante com espiral (da entidade, raio, através do ponto ) para adicionar uma curva flutuante com uma espiral em uma curva.
A definição atual da espiral é exibida na linha de comando.
Especificar a entidade de curva para adicionar.
Especifique o raio ou insira D para especificar o grau de curvatura.
Especifique um novo valor ou pressione Enter para aceitar o valor que é exibido na linha de comando.
Se o alinhamento tem critérios de projeto aplicados, o valor mínimo para a velocidade do projeto atual é exibido.
Se não forem aplicados critérios de projeto ao alinhamento, é exibido o valor padrão especificado nas configurações de curva e espiral.
Nota: Para calcular o raio ou grau de curvatura com outros parâmetros da curva conhecida, insira ' CCALC para abrir a Calculadora de curva.
Especifique o comprimento da espiral ou o valor A.
Especifique se o ângulo de solução da curva é maior ou menor do que 180 graus.
Especifique se a curva é composta ou reversa à curva a qual está sendo adicionada.
Especifique o ponto de passagem.
Para adicionar uma curva flutuante com uma espiral (da entidade, raio, comprimento) em uma linha
Adicionar um grupo de espiral-curva flutuante, com um raio e comprimento especificados, a uma entidade existente.

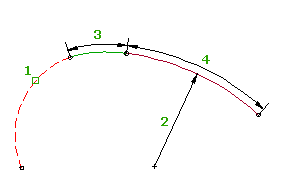

Quando a entidade de vínculo (1) é editado, o comprimento da espiral (3) e raio da curva (2) e comprimento (4) não alteram. Você pode ajustar ou mover a curva de fixação e toda a entidade de curva e espiral é movida com ela.
Clique no alinhamento. Clique na guia Alinhamentopainel ModificarEditor de geometriaPesquisa.
Na barra de ferramentas Ferramentas de layout do alinhamento, clique em Curva flutuante com espiral (na extremidade da entidade, no raio, no comprimento ) para adicionar uma curva flutuante com uma espiral em uma linha.
A definição atual de espiral é exibida na linha de comando.
Especificar a entidade de linha para adicionar.
Especifique o raio ou insira D para especificar o grau de curvatura.
Especifique um novo valor ou pressione Enter para aceitar o valor que é exibido na linha de comando.
Se o alinhamento tem critérios de projeto aplicados, o valor mínimo para a velocidade do projeto atual é exibido.
Se não forem aplicados critérios de projeto ao alinhamento, é exibido o valor padrão especificado nas configurações de curva e espiral.
Nota: Para calcular o raio ou grau de curvatura com outros parâmetros da curva conhecida, insira ' CCALC para abrir a Calculadora de curva.
Especifique o comprimento da espiral ou o valor A.
Especifique se o ângulo de solução da curva é maior ou menor do que 180 graus.
