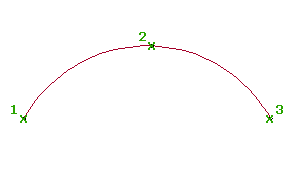

Adicionar uma curva fixa através de três pontos de passagem especificados. Estes comandos são similares a um arco do AutoCAD, mas têm um terceiro ponto ao longo do arco.
Para adicionar uma curva fixa (com três pontos)
A posição da entidade não é afetada por edições em entidades adjacentes.
- Clique no alinhamento. Clique na
Pesquisa. - Na barra de ferramentas Ferramentas de layout de alinhamento, clique em
Curva fixa (Três pontos ). - Especifique o ponto inicial.
- Especifique o segundo ponto.
- Especifique o próximo ponto. Dica: Edite a curva ao mover qualquer um dos três pontos.
Para adicionar uma curva fixa (dois pontos e uma direção no primeiro ponto)

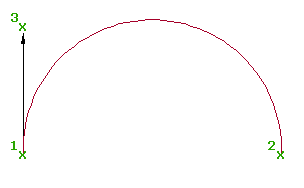

Adicionar uma curva três pontos fixa definida por pontos inicial e final especificados e uma direção no ponto inicial.
O resultado é uma curva de três pontos. A direção da curva especificada (3) determina a localização do ponto de passagem entre os pontos inicial (1) e final (2).
- Clique no alinhamento. Clique na Pesquisa.
- Na barra de ferramentas Ferramentas de layout de alinhamento, clique em
Curva fixa (Dois pontos e uma direção no ponto inicial). - Especifique o ponto inicial.
- Especifique o segundo ponto.
- Especifique a direção no ponto inicial ou especifique um rumo ou azimute. Dica: Edite a curva ao mover qualquer um dos três pontos.
Para adicionar uma curva fixa (dois pontos e uma direção no segundo ponto)

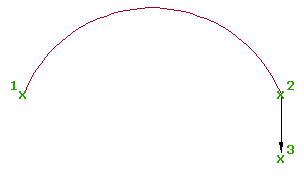

Adicionar uma curva definida pelos pontos inicial e final definidos e uma direção no ponto final.
O resultado é uma curva de três pontos. A direção da curva especificada (3) determina a localização do ponto de passagem entre os pontos inicial (1) e final (2).
- Clique no alinhamento. Clique na Pesquisa.
- Na barra de ferramentas Ferramentas de layout de alinhamento, clique em
Curva fixa (Dois pontos e uma direção no segundo ponto). - Especifique o ponto inicial.
- Especifique o próximo ponto. Uma visualização da curva é exibida.
- Especifique a direção no segundo ponto ou especifique um rumo ou azimute. Dica: Edite a curva ao mover qualquer um dos três pontos.
Para adicionar uma curva fixa (dois pontos e raio)

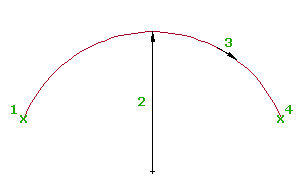

Adiciona uma curva fixa definida por raio especificado, direção e pontos de início e fim.
O resultado é uma curva de três pontos. O ponto de passagem entre os pontos finais (1, 4) está localizado no ponto médio da curva.
- Clique no alinhamento. Clique na Pesquisa.
- Na barra de ferramentas Ferramentas de layout de alinhamento, clique em
Curva fixa (Dois pontos e raio). - Especifique o ponto inicial.
- Especifique um raio ou insira D para especificar o grau de curvatura.
Especifique um novo valor ou pressione Enter para aceitar o valor que é exibido na linha de comando.
- Se o alinhamento tem critérios de projeto aplicados, o valor mínimo para a velocidade do projeto atual é exibido.
- Se não forem aplicados critérios de projeto ao alinhamento, é exibido o valor padrão especificado nas configurações de curva e espiral.
Nota: Para calcular o raio ou grau de curvatura com outros parâmetros da curva conhecida, insira ' CCALC para abrir a Calculadora de curva. - Especifique a direção da curva em sentido horário ou anti-horário. Uma visualização da curva é exibida.
- Especifique o ponto final. Dica: Edite a curva ao mover qualquer um dos três pontos.
Para adicionar uma curva fixa (a partir da extremidade da entidade, através do ponto)

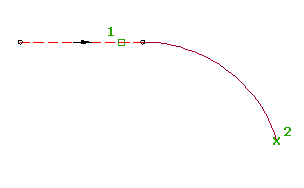

Adicionar uma curva fixa a partir da extremidade de uma entidade existente para um ponto final especificado.
O resultado é uma curva de três pontos. Quando a curva é criada, ela é tangente à extremidade da entidade selecionada, mas se a curva for editada ou a entidade anexada, a tangência não é mantida.
- Clique no alinhamento. Clique na Pesquisa.
- Na barra de ferramentas Ferramentas de layout de alinhamento, clique em
Curva fixa (A partir da extremidade da entidade, através do ponto). - Selecione a entidade para o ponto inicial e a direção.
- Especifique o próximo ponto.
Para adicionar uma curva fixa (ponto central e raio)

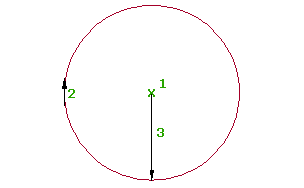

Adicionar círculo fixo completo definido por um ponto de centro, direção e raio especificado.
O resultado é um círculo com quatro pontos de passagem. A posição da entidade não é afetada por edições em entidades adjacentes.
- Clique no alinhamento. Clique na Pesquisa.
- Na barra de ferramentas Ferramentas de layout de alinhamento, clique em
Curva fixa (Ponto central e raio). - Especifique o ponto central.
- Especifique a direção da curva: em sentido horário ou anti-horário.
- Especifique um raio ou insira D para especificar o grau de curvatura.
Especifique um novo valor ou pressione Enter para aceitar o valor que é exibido na linha de comando.
- Se o alinhamento tem critérios de projeto aplicados, o valor mínimo para a velocidade do projeto atual é exibido.
- Se não forem aplicados critérios de projeto ao alinhamento, é exibido o valor padrão especificado nas configurações de curva e espiral.
Nota: Para calcular o raio ou grau de curvatura usando outros parâmetros da curva conhecidos, insira 'CCALC para abrir a Calculadora de curva.Uma visualização da curva é exibida. Um círculo fixo com um ponto central e um raio é criado.
Para adicionar uma curva fixa (ponto central, através do ponto)

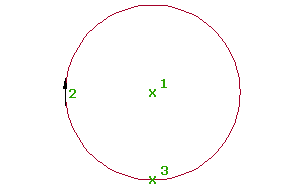

Adicionar círculo fixo completo definido por um ponto central, direção e ponto de passagem especificado.
O resultado é um círculo com quatro pontos de passagem. A posição da entidade não é afetada por edições em entidades adjacentes.
- Clique no alinhamento. Clique na Pesquisa.
- Na barra de ferramentas Ferramentas de layout de alinhamento, clique em
Curva fixa (Ponto central, através do ponto). - Especifique o ponto central.
- Especifique a direção da curva: em sentido horário ou anti-horário.
- Especifique um ponto de passagem. Uma visualização da curva é exibida.
Para adicionar uma curva fixa (através de um ponto, direção no ponto e raio)

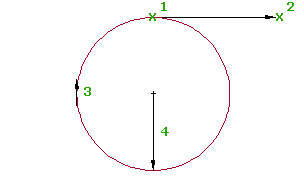

Adicionar círculo fixo completo definido por um ponto de passagem, direção no ponto de passagem, direção da curva e raio especificados.
O resultado é um círculo com quatro pontos de passagem. A posição da entidade não é afetada por edições em entidades adjacentes.
- Clique no alinhamento. Clique na Pesquisa.
- Na barra de ferramentas Ferramentas de layout de alinhamento, clique em
Curva fixa (Através do ponto, direção no ponto e raio). - Especifique o ponto de passagem.
- Especifique a direção no ponto de passagem ou especifique um rumo ou azimute.
- Especifique a direção da curva: em sentido horário ou anti-horário.
- Especifique um raio ou insira D para especificar o grau de curvatura.
Especifique um novo valor ou pressione Enter para aceitar o valor que é exibido na linha de comando.
- Se o alinhamento tem critérios de projeto aplicados, o valor mínimo para a velocidade do projeto atual é exibido.
- Se não forem aplicados critérios de projeto ao alinhamento, é exibido o valor padrão especificado nas configurações de curva e espiral.
Nota: Para calcular o raio ou grau da curvatura usando outros parâmetros da curva conhecidos, insira 'CCALC para abrir a Calculadora de curva.Uma visualização da curva será exibida.
Para criar uma curva fixa com melhor ajuste
Adicione a curva fixa mais provável através de uma série de pontos do Autodesk Civil 3D, pontos do AutoCAD, entidades existentes, ou clique na tela.
O resultado é uma curva de três pontos. Pontos de regressão podem ser adicionados, removidos ou modificados após a entidade ter sido criada.
- Clique no alinhamento. Clique na Pesquisa.
- Na barra de ferramentas Ferramentas de layout de alinhamento, clique em
Curva fixa - Melhor ajuste. - Na caixa de diálogo Curva com melhor ajuste, selecione um dos seguintes:
- A partir de pontos COGO. Selecione três ou mais pontos do Autodesk Civil 3D. Insira G para selecionar um grupo de pontos ou N para inserir pontos pelo número.
- A partir de pontos do AutoCAD. Selecione três ou mais pontos do AutoCAD.
- A partir de entidades. Especifique as configurações de suavização do serrilhado e de flecha/distância ordenada. Selecione um ou mais dos tipos de entidade listados na linha de comando. Se tiver selecionado um objeto de perfil, especifique as estacas inicial e final na caixa de diálogo Especificar intervalo de estacas.
- Ao clicar na tela. Selecione um ponto inicial e pelo menos dois outros pontos. Você pode usar comandos OSNAP ou transparentes para selecionar pontos.
Quando você seleciona pontos ou entidades na janela de desenho, um X marca cada ponto de regressão e uma linha tracejada temporária é exibida em tempo real. Você precisa selecionar ao menos três pontos de regressão não colineares. Pressione Enter para concluir o comando.
- Na janela Panorama, use a vista Dados de regressão para fazer alterações nos pontos de regressão.
Ao realçar uma linha na vista Dados de regressão, o ponto de regressão correspondente na janela de desenho será realçado em vermelho.
- Crie a curva:
- Clique em
para criar a curva e conservar a vista de Dados de regressão aberta. - Clique em
para criar a curva e fechar a vista de Dados de regressão.
- Clique em
