При импорте файла IFC создаются файлы чертежей, соответствующие каждой детали в структуре проекта IFC. Файлы вставляются вместе как внешние ссылки в главный файл, который представляет весь файл IFC. При процедуре импорта также создается файл журнала (в формате LOG), содержащий данные об объектах и географическом положении. Этот файл хранится в той же папке, что и импортированный файл IFC. Файлы IFC можно импортировать в проект инструментарий AutoCAD Architecture 2024 или как отдельные чертежи.
Может потребоваться включить некоторые экранные компоненты объектов (например поверхности пространств) для их отображения после импорта файла IFC.

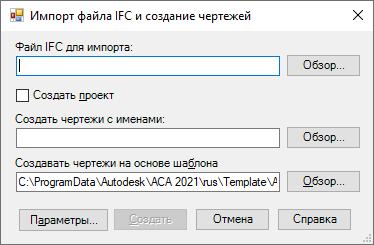

При импорте файла IFC необходимо задать имя чертежа, создаваемого из файла IFC. В этом чертеже будут содержаться только внешние ссылки. Например, при импорте файла IFC под именем Small Office Building создается файл чертежа с именемSmall Office Building.dwg, содержащий все внешние ссылки, соответствующие элементам структуры проекта в файле IFC. В процессе импорта происходит следующее:
- Если в файле IFC существуют данные строительной площадки, создается чертеж строительной площадки со съемочной информацией. Если файлу IfcSite не присвоено имя, то к имени созданного файла чертежа строительной площадки добавляется слово –Site. Если имя IfcSite задано в файле IFC, то создается используемый по умолчанию чертеж с именем строительной площадки Site.dwg. Если файл IfcSite содержал широту и долготу строительной площадки, географическое местоположение импортируется по умолчанию. (Географические данные для чертежа с несколькими внешними ссылками определяются исходным чертежом.) Эти сведения отображаются в диалоговом окне "Географическое положение".
- При импорте проекту или файлу чертежа присваивается имя:
Если файл IFC импортируется как… то... проект инструментарий AutoCAD Architecture 2024 имя IfcBuilding используется с именем проекта. (Обратите внимание, что Прим.: в инструментарий AutoCAD Architecture 2024 имя проекта из диалогового окна «Экспорт в IFC» используется в качестве имени IfcBuilding. Это заметно при импорте файла IFC, экспортированного из инструментарий AutoCAD Architecture 2024.автономные чертежи, чертёж создается с добавленным именем исходного проекта. В примере небольшого офисного здания (Small Office Building) имя чертежа будет Small Office Building-Commercial Project.dwg, так как в файле IFC IfcBuilding находился под именем Commercial Project. - Чертёжи создаются для всех объектов IfcBuildingStorey, содержащихся в файле IFC. Файлы создаются с использованием имени чертежа, к которому добавляется имя IfcStorey. Эти файлы вставляются в файл проекта как внешние ссылки.
- Объекты в файлах с цветами, заданными как 0, 0, 0 или 255, 255, 255, отображаются с индексом цвета AutoCAD (ACI) 7, присваиваемым по умолчанию.
