Добавление плавающих кривых с переходными кривыми к трассам

Команда добавления плавающих кривых с переходными кривыми удобна в тех ситуациях, когда требуется переходная кривая, а кривая должна проходить через заданную точку.

Для построения плавающей кривой с переходной кривой, отходящей от кривой (от объекта, через точку)

К существующей линии или кривой добавляется группа плавающих кривых "Переходная кривая - кривая" с заданными радиусом, длиной переходной кривой и точкой прохождения.

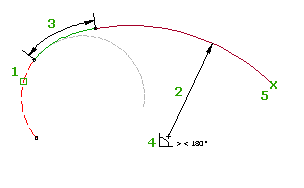

При редактировании объекта привязки (1) длина переходной кривой (3), угол решения (4), радиус кривой (2) и точка прохождения (5) не изменяются. Точка привязки и длина кривой изменяются в соответствии с изменениями кривой привязки.

  1. Выберите трассу, щелкнув на ней мышью. Выберите вкладку "Трасса"панель "Редактирование"Редактор геометрии найти.
  2. На панели Инструменты компоновки трассы щелкните значок Плавающая кривая с переходной кривой (от объекта, по радиусу и точке прохождения) для добавления плавающей кривой с переходной кривой, отходящей от кривой.

    В командной строке отображается текущее определение переходной кривой.

  3. Выберите объект кривой, от которого будет выполнено построение.
  4. Укажите радиус или введите D для указания степени кривизны.

    Укажите новое значение или нажмите клавишу ENTER для принятия значения, отображаемого в командной строке.

    Прим.: Для расчета радиуса или степени кривизны по другим известным параметрам кривой необходимо ввести 'CCALC для открытия Калькулятора кривых.
  5. Укажите длину переходной кривой или значение А.
  6. Укажите угловой размер кривой: больше или меньше 180 градусов.
  7. Укажите, является ли кривая составной или S-образной по отношению к кривой, к которой она добавляется.
  8. Укажите точку прохождения кривой.

Для добавления плавающей кривой с переходной кривой, отходящей от линии (от объекта, по радиусу и длине)

К существующему объекту добавляется группа плавающих кривых "Переходная кривая - кривая" с заданными радиусом и длиной.

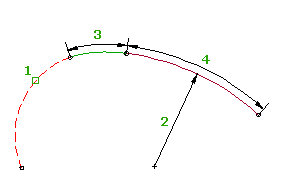

При редактировании объекта привязки (1) длина переходной кривой (3), радиус (2) и длина (4) кривой не изменяются. Можно скорректировать или переместить кривую привязки, вместе с ней будут перемещаться кривая и объект - переходная кривая.

  1. Выберите трассу, щелкнув на ней мышью. Выберите вкладку "Трасса"панель "Редактирование"Редактор геометрии найти.
  2. На панели Инструменты компоновки трассы выберите Плавающая кривая с переходной кривой (от конца объекта, по радиусу и длине) для добавления плавающей кривой с переходной кривой, отходящей от линии.

    В командной строке отображается текущее определение переходной кривой.

  3. Выберите объект линии, от которого будет выполнено построение.
  4. Укажите радиус или введите D для указания степени кривизны.

    Укажите новое значение или нажмите клавишу ENTER для принятия значения, отображаемого в командной строке.

    Прим.: Для расчета радиуса или степени кривизны по другим известным параметрам кривой необходимо ввести 'CCALC для открытия Калькулятора кривых.
  5. Укажите длину переходной кривой или значение А.
  6. Укажите угловой размер кривой: больше или меньше 180 градусов.
  7. Задайте конечную точку.
