Инструмент «Добавить точку» позволяет добавлять особые точки к геометрии элемента. Эти точки используются при изменении геометрии элемента с помощью инструментов изменения формы.
- Выберите элемент, который требуется изменить.
- Выберите вкладку «Изменить | <Элемент>»
панель «Редактирование формы»«Добавить точку».
- На панели «Добавить точку» выберите метод и опорный объект для добавления точек.
- Вдоль поверхности
: точки добавляются относительно поверхности. Значение, отображаемое рядом с указателем, отражает отметку поверхности на основе параметра «Базовая отметка». Для добавления точек будет использовано значение «Смещение от поверхности».
- Абсолютные
: точки добавляются на основе значения отметки. Значение, отображаемое рядом с указателем, отражает отметку поверхности на основе параметра «Базовая отметка».
- Вдоль поверхности

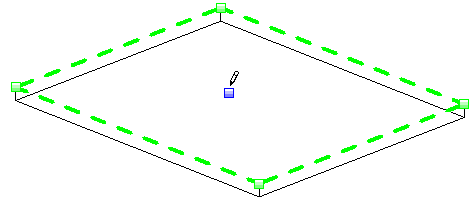

- Для добавления точек щелкните грань или ребра элемента. Для изменения отметки точки после ее размещения см. раздел Изменение формы элемента.
