“毛坯”选项卡

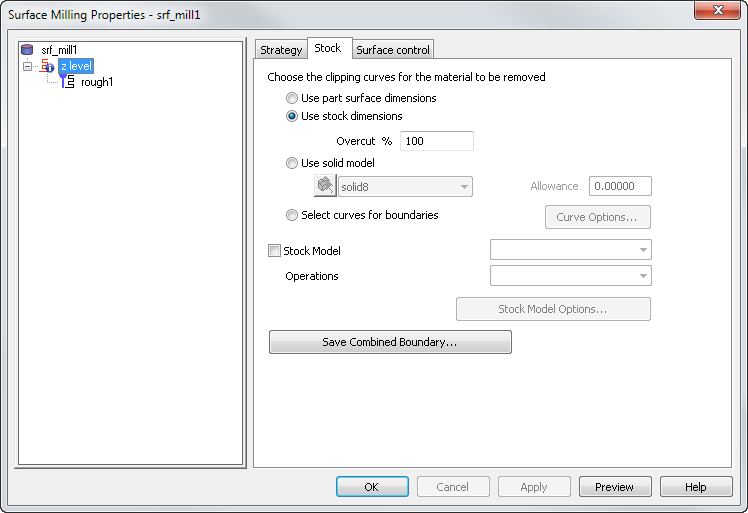

使用“曲面铣削属性”对话框“毛坯”选项卡可选择去除材料的剪裁曲线。

使用零件表面尺寸 - 此选项可在曲面上创建刀具路径,而不考虑毛坯的位置。如果正在使用螺旋刀具路径,则此选项将自动计算特征的轮廓曲线,并使用该曲线作为螺旋的形状。这样一般会得到螺旋刀具路径的最佳形状。

使用毛坯尺寸 - 此选项可将刀具路径限制到在毛坯内的曲面特征部分。如果正在使用螺旋刀具路径,则此选项将使用毛坯的轮廓线作为螺旋的形状。您可以在“过切 %”选项中设置刀具进刀或穿过毛坯边界的百分比。

“过切 %”适用于三种类型的曲面铣削特征:

在凸台情形中,该属性仅适用于围绕毛坯边界执行刀具路径的方式。

对于其他 3D 曲面铣削特征,请使用“毛坯”选项卡上介绍的切削余量功能。只有在特征的“毛坯”选项卡上选择了“使用毛坯尺寸”时,“过切 %”选项才适用。

“过切 %”用于指定刀具进刀或穿过毛坯边界的百分比。

该选项的值介于 -100100 之间,值的含义如下所述:

0 表示将刀具的中心线放在毛坯曲线上。

100 表示按刀具半径过切区域。

-100 表示停止一个缺少毛坯曲线的刀具半径。

对于 Z 轴层粗加工,此属性适用于除没有毛坯曲线的型腔特征之外的所有特征。此属性可控制凸台特征的外部延长以及型腔特征切过其边界的量。默认值为 100%,表示将刀具的边缘放在边界上。如果数字大于 100,会将刀具路径延长到边界以外。如果数字小于 100,本质上会偏移外部边界,并根据该较近的边界剪去刀具路径。

使用实体模型 - 此选项可将刀具路径限制到您选择的实体模型或 STL 模型内。(可选)输入“余量”

注: 此选项仅适用于 Z 轴层粗加工。

选择边界曲线 - 此选项可使用曲线来限制刀具路径边界或影响螺旋刀具路径的形状。单击“曲线选项”按钮可打开边界曲线对话框。显示了 2D 螺旋刀具路径3D 螺旋刀具路径以及其他所有方法的其他选项。

残留模型 - 选中此复选框可将残留模型与您选择的曲线结合使用。从列表中选择要使用的残留模型名称和操作。单击“残留模型选项”按钮可打开残留模型设置对话框。

注: 此选项适用于 Z 轴层粗加工、平行粗加工以及所有 3 轴精加工策略。

保存组合边界 - 单击此按钮可显示并保存操作的边界。边界是边缘边界、毛坯曲线边界和倾角限界的组合。这可能需要一些时间来计算,但会随操作计算并保存,即仅计算一次。
