使用“曲线轮廓”页面可按照单个 Z 高度处的一条或多条曲线创建简单的刀具路径。
“曲线定义”用于指定您要加工的曲线，并将加工属性添加到这些曲线。
创建参考线 - 单击可创建新的空参考线。
已选参考线 - 从列表中选择参考线。如果未显示参考线或已选择
，则不会选择参考线。列表中包含所有可用的参考线。
选择拾取的参考线 - 单击此项可通过在图形窗口中拾取来选择参考线（而不是在“选择参考线”列表中按名称进行选择）。
单击 会显示“拾取条目”选项卡。在图形窗口中选择一条参考线，以关闭“拾取条目”选项卡并在“已选参考线”域中显示该参考线。
采集曲线 - 单击此项可将已选曲线复制到参考线中。可以利用这种方式快速有效地从曲面模型中提取曲线几何形体并将其复制到激活的参考线/边界。有关详细信息，请参见采集曲线示例。
编辑加工段 - 指定：
- 加工的曲线区域
- 加工的曲线侧
- 加工策略。
位置 - 选择选项以指定刀具的哪个部分遵循曲线。
中心 - 刀具的中心遵循曲线。
接触点 - 刀具的接触点遵循曲线。
下限 - 输入或选择加工高度。所有曲线均在单个 Z 高度处进行加工。
在“底面 Z 高度”域中输入值，或者选择
，然后在图形窗口中单击相关 Z 高度处的曲线。

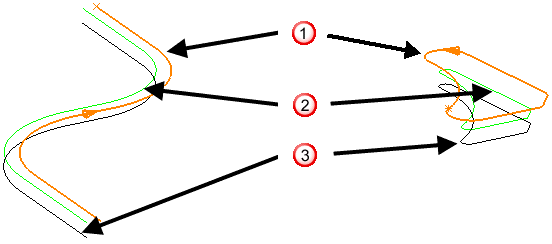

ISO 查看

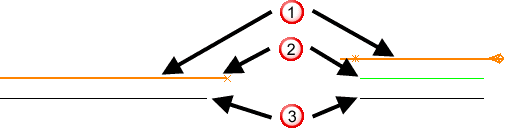

沿 X 轴查看

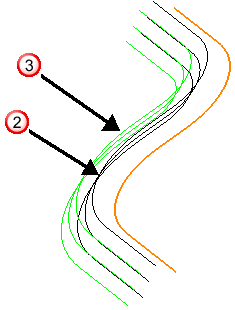

- 曲线。
-“底面 Z 高度”为 10 的刀具路径。
-“底面 Z 高度”为 0 的刀具路径。
刀具路径位于由“底面 Z 高度”指定的绝对高度处，而不是位于曲线的 Z 高度处。在本例中，Z 高度不同的两条 2D 曲线在一个 Z 高度处创建刀具路径（所在的高度不一定与曲线相同）。
公差 - 输入公差以确定刀具路径准确遵循曲线的程度。
切削方向 - 选择铣削技术。
从以下选项中选择“切削方向”：
- 顺铣 - 选择此选项可尽可能仅使用顺铣创建刀具路径。从刀具移动的方向查看时，刀具位于加工边缘的左侧。
- 逆铣 - 选择此选项可尽可能仅使用逆铣或仰铣创建刀具路径。从刀具移动的方向查看时，刀具位于加工边缘的右侧。
- 任意 - 选择此选项可同时使用逆铣和顺铣创建刀具路径。这将尽可能减少提刀次数和刀具移动。
曲线余量 - 输入曲线的偏移。这是曲线余量而不是模型余量。

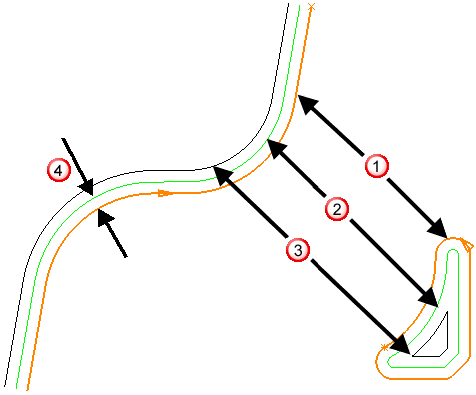

- 曲线。
-“余量”为 0 的刀具路径。
-“余量”为 10 的刀具路径。
- 余量。
如果应用拔模角，则曲线余量是垂直于拔模角处的曲线拉伸所测得的距离。
残留加工 - 选择此项可启用残留页面。在残留加工中，您可以使用大型刀具实现高效的体积删除，然后使用小型刀具来加工大型刀具无法到达的模型区域（例如型腔和拐角）。小型刀具仅加工原始刀具无法到达的区域。
