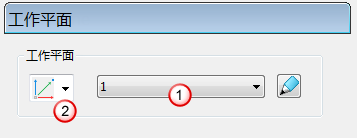

创建和管理每个加工操作的设置。指定通用于设置中的所有刀具路径的工作平面,然后指定毛坯几何形体。
创建设置
单击“设置”选项卡 >“创建”面板 >“设置”。新设置将自动激活。
激活设置的步骤
从“设置”选项卡 >“激活”面板的列表中选择设置。
提示: 或者,在资源管理器中双击设置条目。
复制设置的步骤
单击“设置”选项卡 >“创建”面板 >“复制”。
删除设置的步骤
- 激活要删除的设置。
- 单击“设置”选项卡 >“激活”面板 >“删除”,然后选择:
- “删除设置”,以删除设置以及与其关联的所有刀具路径。
- “删除设置并释放刀具路径”,以删除设置并将任何关联的刀具路径返回到资源管理器的“刀具路径”节点。
提示: 您可以删除非激活的设置。在资源管理器中的设置条目上单击鼠标右键,然后从其关联菜单中选择删除方法。
指定设置的毛坯

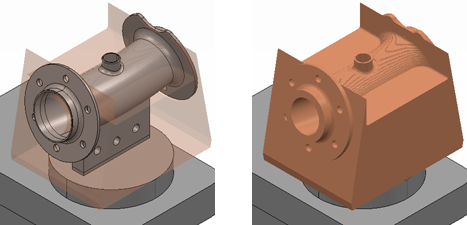

毛坯表示从其加工零件的原材料的尺寸、形状和方向。指定材料的空间属性以定义每个加工操作的毛坯。
- 激活该设置。
- 单击“设置”选项卡 >“编辑”面板 >“设置”。
- 在“设置”对话框中,从列表视图中选择“毛坯”。
提示: 指定毛坯与指定块相同。
- 在“毛坯”页面上,从“由...定义”列表中选择毛坯几何形体的基础。
- 在“坐标系”中选择一个坐标系,以指定毛坯的空间原点及其轴的方向。
- 在“限界”中输入一个值,以指定毛坯的范围。
注: 这些选项会根据您在“由...定义”列表中的选择而变化。
提示: 您可以自动计算毛坯的范围。指定条目的“公差”、“扩展”和“类型”,然后单击“计算”。
- 单击“关闭”。
选择机床和模型位置
可以为每个设置添加选择机床和模型位置的功能。
- 激活该设置。
- 单击“设置”选项卡 >“编辑”面板 >“设置”。
- 在“设置”对话框中,从列表视图中选择“机床”。
- 在“选择机床”列表中,选择要用来加工零件的机床。PowerMill 将保存选择,并在仿真机床时使用指定的机床。
- 在“选择模型位置”列表中,选择将模型定位在机床上的正确位置的工作平面。这对于仿真很有用。
- 单击“关闭”。
编辑刀具路径连接
- 激活该设置。
- 单击“设置”选项卡 >“编辑”面板 >“设置”。
- 在“设置”对话框中,从列表视图中选择“连接”。
- 单击“编辑设置连接”以打开“设置连接”对话框,从中可以指定设置中刀具路径的连接设置。
- 在“设置连接”对话框中,单击“应用”,然后关闭对话框。
- 单击“关闭”。
编辑设置中刀具路径的点分布的步骤
- 激活该设置。
- 单击“设置”选项卡 >“编辑”面板 >“设置”。
- 在“设置”对话框中,从列表视图中选择“点分布”。
- 单击“编辑默认点分布”以打开设置点分布对话框,从中可以为设置中的刀具路径指定点分布设置。
- 在“设置点分布”对话框中,单击“应用”。
- 在“设置”对话框中,单击“关闭”。
编辑设置的余量
编辑设置中模型的余量规则。激活设置后,设置的余量规则将复制到全局默认余量。在对全局默认余量进行更改时,这些更改将复制回激活设置。
- 激活该设置。
- 单击“设置”选项卡 >“编辑”面板 >“设置”。
- 在“设置”对话框中,从列表视图中选择“默认余量”。
- 单击“默认余量”
以打开“余量首选项”对话框,从中可以设置模型的默认余量规则。
- 在“余量首选项”对话框中,单击“应用”,然后关闭对话框。
- 在“设置”对话框中,单击“关闭”。
为设置添加用户定义的设置
- 激活该设置。
- 单击“设置”选项卡 >“编辑”面板 >“设置”。
- 在“设置”对话框中,从列表视图中选择“用户定义设置”。
- 在“名称”中输入要创建的设置的名称。
- 选择设置的类型。选择:
- 数字 - 对于使用数字值的设置。
- 文本 - 对于使用字母数字值的设置。
- 单击“添加新设置”
以将设置添加到表中。
- 若要输入设置的值,请选择相应的行,然后单击值项以对其进行编辑。
- 重复第 4 步到第 7 步以继续添加设置。
- 若要删除设置,请选择相应的行,然后单击“删除选定设置”
。
