“夹持”选项卡(铣削)

“刀具”对话框的“夹持”选项卡用于定义刀具的夹持部分。刀具路径要避免与刀具夹持接触。

要显示“刀具”对话框,请执行以下操作:

PowerMill 支持通过输入参考线或使用曲线编辑器快速轻松地构造精确而复杂的刀具部件。

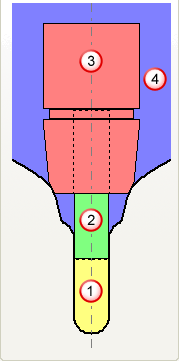

刀具的切削部分为黄色,非切削部分为绿色,刀具夹持为粉红色。

您可以根据需要向刀具夹持添加任意数量的部件。

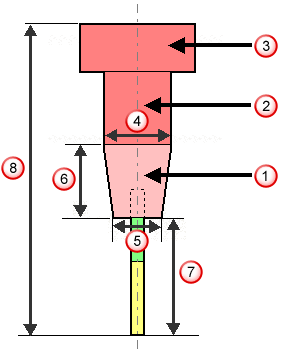

刀具夹持的第一部分和可编辑部分

刀具夹持的第二部分

刀具夹持的第三部分

顶部直径

底部直径

长度

悬挑

标距长度

夹持名称 - 输入夹持的名称。在将夹持保存至“刀具数据库”时,使用可轻松识别的名称为刀具命名十分有用。

部件 - 此窗格显示您目前正在创建的夹持。

已选参考线 - 从列表中选择参考线。如果未显示参考线或已选择 ,则不会选择参考线。列表中包含所有可用的参考线。

选择拾取的参考线 - 单击此项可通过在图形窗口中拾取来选择参考线(而不是在“选择参考线”列表中按名称进行选择)。

单击 会显示“拾取条目”选项卡。在图形窗口中选择一条参考线,以关闭“拾取条目”选项卡并在“已选参考线”域中显示该参考线。

通过参考线创建夹持 - 单击此按钮将通过已选参考线创建夹持。

增加夹持部件 - 单击此按钮可将部件添加至夹持。可以通过在“尺寸”参数域中输入值来指定部件的尺寸。

删除夹持部件 - 单击此按钮将从夹持中删除当前已选的部件。可以通过在“部件”区域中选择新部件来更改要删除的部件。

清除刀具夹持 - 单击此按钮将删除刀具夹持中的所有部件。

搜索夹持 - 单击此按钮将显示“刀具数据库夹持搜索”对话框。通过该对话框,您可以在刀具数据库中搜索夹持,然后将其应用至您正在创建的刀具部件。

加载刀具夹持 - 单击此按钮将加载未存储在“刀具数据库”中的现有夹持。加载夹持后,您仍然可以将部件添加至夹持。

保存刀具夹持 - 单击此按钮可保存夹持。系统不会保存刀尖和刀柄。

尺寸 - 输入值可指定已选部件的尺寸。要指定另一部件的尺寸,请在“部件”区域选择部件。

忽略 - 选择此项后,PowerMill 会在计算最大夹持轮廓时忽略已选部件。忽略的部件显示为灰色。有关计算最大夹持轮廓的信息,请参见夹持轮廓选项卡。

伸出 - 输入值可指定刀具从刀具夹持中伸出的长度。“伸出”可以为负值,这样,刀具的切削部分将高于某些夹持元素。这在使用砂轮且其锁定板和锁紧螺母低于刀具的切削部分时非常有用。

伸出 - 单击此按钮将根据夹持轮廓自动计算最小伸出值。

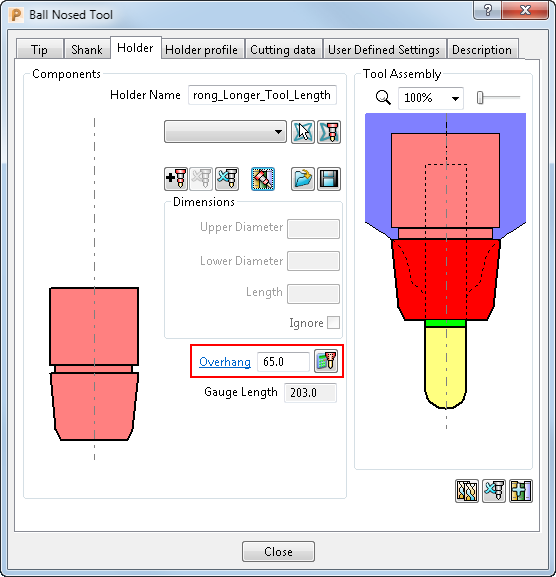

在本例中,“伸出”为 65,刀具夹持与模型会发生碰撞:

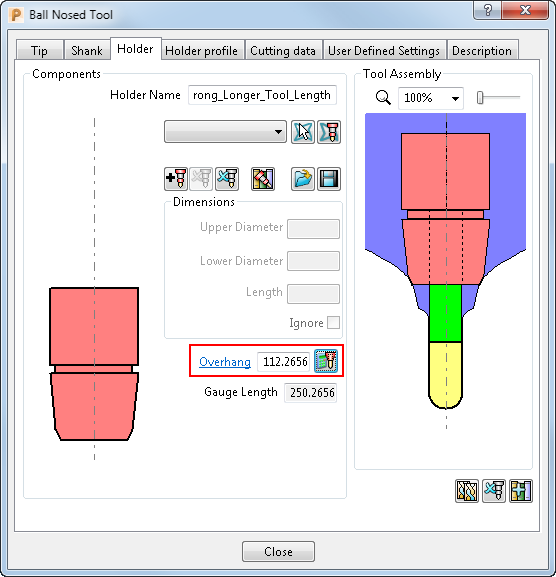

单击 可计算最小伸出值,以避免碰撞:

进行碰撞检查时,PowerMill 会将建议的伸出长度显示为注释。

仿真机床时,如果未定义夹持,系统也可以使用该伸出参数来定义从机床的标距面中伸出的刀具长度。如果有夹持,夹持顶部将与标距面连接,且伸出会具有其常规含义。有关详细信息,请参见标距距离偏移示例
注: 进行高速加工时,您应保持尽可能短的伸出长度,从而最大程度地减少震动并延长刀具使用寿命。

标距长度 - 显示标距长度。该值是在机床中安装刀具时,从主轴伸出的刀具部件的总长度。“伸出”值与“标距长度”值直接相关。

连接 - 从列表中选择连接类型。在数据库管理器对话框中添加和删除连接类型。

刀具部件 - 该区域显示定义的刀具部件部分和夹持轮廓

工具

刀柄

夹持

夹持轮廓

- 从列表中选择值以放大或缩小刀具部件。然后可以使用鼠标平移图像。

- 使用滑动条来放大或缩小刀具部件。然后可以使用鼠标平移图像。

刀具部件预览 - 单击此项可显示“刀具部件预览”对话框。该对话框对于详细查看较大的刀具部件很有用,这些刀具部件由于太大而无法在“刀具部件”窗格中有效查看。

加载刀具部件 - 单击此项可显示“输入刀具部件”对话框。通过该对话框可以加载已在 PowerShape 或其他 CAD 程序中创建的刀具、刀柄和夹持轮廓。刀具部件必须具有定义为黄色的刀具、定义为绿色的刀柄和定义为粉红色的夹持。
注: 此按钮仅在“自定义刀具”和“靠模铣刀”对话框中可用。

复制刀具 - 单击可根据当前刀具创建新的刀具条目。新的刀具与之前的刀具同名,但名称中会加上 _1。之后,您可以在不更改原始刀具的情况下更改所需的任何参数,但请记住,如果在激活的刀具路径中使用了原始刀具,则新的刀具部件将取代原始刀具部件。可以使用此功能为现有的刀具定义创建刀柄和/或夹持,这在碰撞检查时很有用。

清除刀具部件 - 单击此项可删除刀具部件中的所有项。资源管理器中将会显示 ,告知您刀具无效。

增加刀具到刀具数据库 - 单击此项可显示刀具数据库输出对话框。如果您将来要重复使用某个刀具,那么将该刀具添加到“刀具数据库”会非常有用。
