使用彎鉤方位建立標準 3D 鋼筋造型

在鋼筋端點旋轉彎鉤，定義 3D 鋼筋造型。使用 3D 旋轉的彎鉤放置鋼筋，或旋轉現有鋼筋的彎鉤。

鋼筋造型會配合有類似旋轉的既有造型，否則將以各種彎鉤旋轉間隔建立新造型。自由造型鋼筋也可以配合有 3D 彎鉤的鋼筋造型，以確保可以萃取此類鋼筋的製造資料。

提示: 請務必在鋼筋造型定義中包含彎鉤，以便出現造型相符行為。執行此作業：

1. 在「結構」頁籤「鋼筋」面板中，按一下箭頭，然後選取「鋼筋設定」。
2. 在「鋼筋設定」對話方塊「一般鋼筋設定」中，勾選「鋼筋造型定義中包括彎鉤」的方塊。

這些 3D 造型 (以及既有的多平面鋼筋) 會在平面視圖和等角視圖中、鋼筋造型瀏覽器中或變更現有鋼筋的造型時顯示。

您可以在鋼筋放置期間，以及變更現有鋼筋的造型時，選擇所需的造型。

彎鉤旋轉、鋼筋造型和編號

定義鋼筋造型時，如果鋼筋造型定義中包含彎鉤，則會將彎鉤旋轉納入考慮。

鋼筋編號會比較彎鉤旋轉和鋼筋區段長度，以決定每條鋼筋的鋼筋編號。

如果是簡單的直鋼筋，相同旋轉會讓彎鉤留在同一個平面，並且符合旋轉 0 度的鋼筋造型 (資源庫中的標準造型)。

如果彎鉤有不同的旋轉 (不在同一平面)，則會以每 15 度的間隔建立一個新造型。

在下列範例中，兩條鋼筋的鋼筋造型相同，因為起點處彎鉤的旋轉角度是在相同的 15 度間隔。鋼筋編號不同，因為彎鉤旋轉不同 (40 和 45 度)

鋼筋編號	1	1	3	4
造型	02	02	鋼筋造型 1	鋼筋造型 1
起點的彎鉤旋轉	0°	230°	40°	45°
終點的彎鉤旋轉	0°	230°	90°	90°

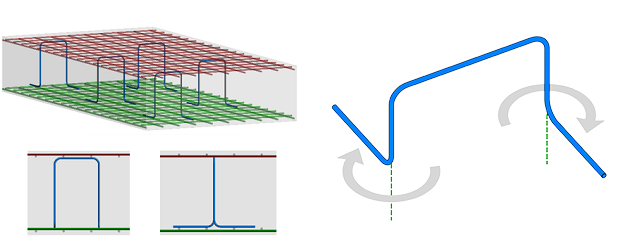

提示: 您可以使用此旋轉為牆中沿著某個方向分佈，但連接不同方向鋼筋的繫筋建立模型。

依實體取代彎鉤長度

使用性質選項板或鋼筋明細表中的「取代彎鉤長度」勾選方塊，可直接編輯每個鋼筋實體的彎鉤長度。這適用於任何有彎鉤的鋼筋，而且必須將彎鉤長度指定至鋼筋造型參數。

路徑型配筋和 3D 彎鉤

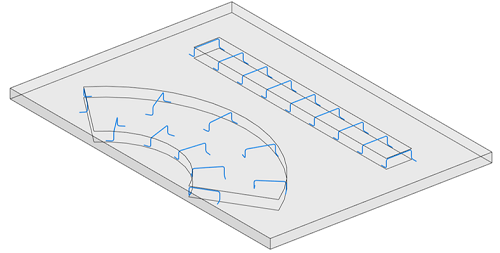

在路徑型配筋內使用有 3D 彎鉤的鋼筋造型，可在專案中分佈鋼筋立架。

提示: 選取路徑型配筋內的鋼筋，然後按空格鍵可用不同方式讓鋼筋繞圈旋轉並讓鋼筋轉向。
