Copy Design 介面

瞭解 Copy Design 介面。

「Copy Design」現在是一個含有工具列的共存式對話方塊：您使用 Vault 用戶端執行其他指令以及加入要複製的檔案時，該對話方塊現在可以保持開啟狀態。

「Copy Design」對話方塊有三個主要部分。

工具列
主視圖
導覽面板

對「Copy Design」對話方塊中的所有選項，均提供快速鍵。

工具列包含五個功能表 -「檔案」、「檢視」、「動作」、「選項」和「說明」功能表。

「檔案」功能表

匯出	匯出到所需的位置。在「另存」對話方塊中指定位置和格式。
加入檔案	將您要複製的檔案加入到主視圖。請參閱〈Copy Design - 加入檔案〉，以取得更多資訊。
清除根節點	您可以使用右鍵功能表中的「清除根節點」選項，從該對話方塊中移除節點和所有子系節點。此選項僅在您選取根節點時可用。
執行複製	規劃完成後，按一下「建立複本」以開始複製作業。在您執行複製作業之前，「Copy Design」會檢查檔名是否重複以及使用者對資料夾的權限。
結束	按一下以結束「Copy Design」對話方塊。

「檢視」功能表

面板	選取您要在「Copy Design」對話方塊中顯示的面板。

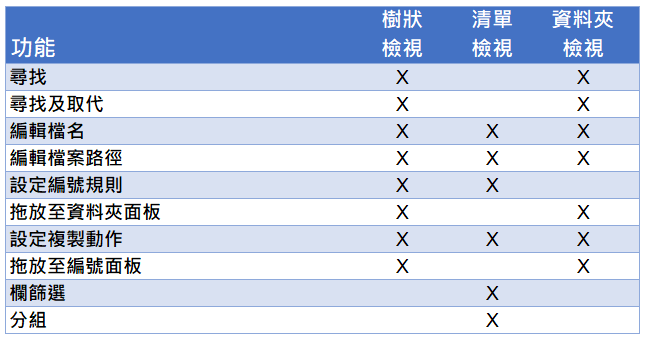

配置	自訂主網格的外觀。您可以選取以下三種檢視：樹狀檢視：以組織規劃顯示組合，該規劃會展示複製程序中組合及關聯檔案的架構。它可讓您瞭解複製程序中涉及的所有檔案的關係。在樹狀檢視中可執行以下作業：尋找、尋找及取代、編輯檔名、編輯檔案路徑、設定編號規則、拖放至編號面板、設定複製動作，以及拖放至資料夾面板。清單檢視：顯示與複製程序中選取的檔案關聯的所有檔案。在清單檢視中可執行以下作業：編輯檔名、編輯檔案路徑、設定命名規則、設定複製動作、欄篩選和分組。資料夾檢視：顯示在複製程序完成後放置新檔案的目標資料夾。在資料夾檢視中可執行以下作業：尋找、尋找及取代、編輯檔名、編輯檔案路徑、拖放至編號面板、設定複製動作，以及拖放至資料夾面板。
展示格線	選取此選項以切換在網格中是否顯示格線。
展示區帶	選取此選項以切換在網格中是否顯示交替色帶。
顯示圖面視圖	依預設，會複製選取的模型和所有相關聯的圖面。「圖面視圖」打開時，視圖模式會顯示所有相關聯的圖面，您可以根據圖面規劃複製作業。圖面現在會顯示在「文件」資料夾中。選取樹狀檢視即可顯示圖面。注意事項: 狀態為「自動」表示，連結至檔案的圖面將會與關聯檔案接收相同的動作。例如，如果將檔案標記為要進行複製，則在複製事件期間，關聯的圖面將會接收相同的新檔名和儲存位置。
展示子系	選取在複製視圖中要展示還是隱藏模型附件與資源庫檔案。依預設，所有資源庫檔案與附件均設定為要複製。但是，您可以在 Copy Design 視圖中顯示子系檔案，來為其指定不同的複製動作。在「展示子系」功能表中，選擇以下一個或兩個勾選方塊，以選取要展示的子系檔案類型：附件選取「附件」，以展示所有檔案附件。注意事項: 具有設計表現法和設計視覺化分類的檔案不會複製，並且在「Copy Design」中不可見。包括資源庫檔案選取「包括資源庫檔案」，以展示所有關聯的資源庫檔案。
自動調整欄大小	選取此選項以切換是否自動調整欄，以佈滿可用的視圖區域。
尋找	選取此選項以尋找文字。您可以在主網格或編號面板中搜尋文字。
尋找及取代	可讓您尋找所需文字，並將其取代為所需的文字。您可以在主視窗或編號面板中執行該作業。
重新整理	重新整理「Copy Design」主視圖，以查看檔案或設計結構的最新變更。注意事項: 如果已隱藏從屬檔案，將顯示以下訊息：「所加入物件的一些子系無法存取」。管理員必須提供對從屬檔案的存取權。取得存取權後，請重新整理「Copy Design」主視圖。

「動作」功能表

全部複製	選取「全部複製」，以指定主視圖中的所有檔案均要複製。
複製頂部節點	您可以使用一個指令複製多個設計樹。選取「複製頂部節點」會將所有頂層元件設為要進行複製。
複製	選取此選項以從主網格複製選取的檔案。按住 Ctrl 鍵可同時選取多個檔案。
複製到	選取此選項以將所選檔案從主網格複製到指定的位置。按住 Ctrl 鍵可同時選取多個檔案。請參閱〈複製到〉，以取得更多資訊。
複製分支	可讓您複製含有所有檔案的完整分支，並保持原始資料夾結構。
複製分支到	可讓您將完整分支複製到特定資料夾，並保持原始資料夾結構。
重複使用	將重複使用檔案，而不會建立複本。對於必須用於設計中多個位置的檔案，這是一個最大程度減少重複項的絕佳方式。重複使用的檔案不會使用任何指定的編號規則進行更名，並會保留所有原始性質。
重複使用資源庫檔案	您可以使用右鍵功能表中的動作，為所選資源庫檔案設定重複使用動作。使用此動作時，最初設定為複製的所選資源庫檔案，現在將設定為重複使用。注意事項: 在「Copy Design」中，「動作」欄的空值表示檔案是重複使用的。可在右鍵功能表中使用此動作。但是，僅在選取資源庫檔案時，才可存取該動作。
重複使用所有資源庫檔案	此動作將設定所有複製的資源庫檔案，以在主網格中重複使用。
重複使用全部	對主網格中的所有檔案套用重複使用動作。
重複使用分支	將重複使用動作套用至所選檔案及其下方的整個檔案結構。將在目標結構中重複使用指定的檔案，而不會建立複本。
重複使用分支資源庫檔案	此動作將設定所有複製的資源庫檔案，以在選取的分支中重複使用。注意事項: 可在右鍵功能表中使用此動作。但是，僅在選取分支資源庫檔案時，才可存取該動作。
置換	將所選檔案取代為另一個檔案。所複製檔案的名稱將變更為取代檔案的名稱。相同的檔案可以複製到多個位置。注意事項: 待決的檔案複本可以做為取代檔案。請參閱〈取代〉，以取得更多資訊。
排除	對所選檔案設定「排除」動作。此動作僅可用於父系文件檔案。如果對結構中的任何其他檔案設定此動作，則在複製作業期間將重複使用該檔案。標記為「排除」狀態的檔案，不會被複製或重複使用。
移往	在複製作業完成後，您可以使用右鍵功能表中的選項開啟來源資料夾或目標資料夾。

「選項」功能表

編號規則	選取「編號規則」，以設定可在您的 Copy Design 規劃中使用哪些命名規則。您也可以設定預設編號規則。請參閱〈Copy Design - 編號規則〉，以取得更多資訊。
動作規則	選取此選項以建立、編輯和刪除套用至複製作業的規則。每個規則集包含多種檔案行為和性質設定，可根據來源檔案套用至複製的檔案。請參閱〈Copy Design - 動作規則〉，以取得有關建立和編輯規則的更多資訊。
自動複製父系	「自動複製父系」打開時，所複製的每個元件的父系也會複製。注意事項: 停用此選項會導致正在編輯的來源組合包括新的複製零件。
將圖面與模型連結	選取此選項後，連接至模型的每個圖面會複製到與模型相同的位置，並使用相同的新檔名。會在圖面上設定「自動」動作。注意事項: 如果有多個圖面與模型相關聯，複製程序會顯示一則錯誤，指出兩個圖面不能具有相同名稱，且複製程序不會執行。請排除或更名其中一個圖面，以解決錯誤。
移除所有附件	選取此選項後，會從新建立的檔案中移除所有附件。依預設，所有檔案附件將貼附至新檔案。
材料表物件	移除所有材料表物件 - 打開此選項後，在複製作業期間，會移除新建檔案內的材料表資訊。僅從父系中移除材料表物件 - 打開此選項後，在複製作業期間，會移除新建父系檔案內的材料表資訊。依預設，「僅從父系中移除材料表物件」已打開。注意事項: 直到在 CAD 應用程式內進行更新後，這些檔案才能指定給料件。
選取參考	依預設，會複製所有元件參考。「選取參考」打開時，您可以選擇要複製元件的哪些參考。注意事項: 使用「選取參考」視圖時，不會啟用多重選取。必須針對選取的任何參考執行唯一動作。請參閱〈選取參考〉，以取得有關建立和編輯規則的更多資訊。

主視圖網格

Copy Design 主視圖會展示可用於複製的檔案名稱、目標資料夾、將對檔案執行的動作、檔案的版序和狀態，以及在目前清單中出現的檔案例證數量 (計數)。

秘訣: 依預設，參考檔案的名稱設定為指定動作時的目標檔案名稱。您可以檢視「編號」面板，來透過原始名稱識別檔案，或將「檔名 (歷史型)」加入至主視圖。

您也可以從主視圖管理複製動作和自訂視圖。

浮動面板、變更停靠位置，或關閉面板以使其不顯示，來簡化 Copy Design 介面。

有四種不同的導覽面板。

用於何處

「用於何處」面板可讓您追蹤複製物件的來源及其目標。

由於您可以將既有檔案取代為正在複製的未交付檔案例證，這意味著複製的例證可能有多個目標。使用「用於何處」頁籤可確保將檔案複製到正確的位置。

請參閱〈「用於何處」面板〉，以取得更多資訊。

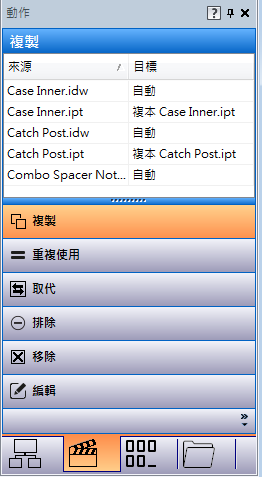

動作

「動作」面板可讓您檢閱針對主視圖中的檔案指定了哪些要執行的作業。

在主視圖中規劃檔案後，您可以使用「動作」面板根據指定作業來篩選檔案。指定作業包括複製、重複使用、取代、排除、移除或編輯。

注意事項: 您也可以在「動作」面板中，將檔案從主網格拖放至所需的作業按鈕，來設定動作作業。

請參閱〈「動作」面板〉，以取得更多資訊。

編號

「編號」面板列示所有選取要複製的檔案。此外還展示每個所選檔案的原始名稱和新名稱。

網格會根據可用的編號規則，顯示其餘選項。

在「編號」面板網格中，您可以編輯某些欄位和個別編號規則。

請參閱〈「編號」面板〉，以取得更多資訊。

資料夾

「資料夾」面板可讓您檢閱 Copy Design 作業的來源和目標資料夾。對於確認所需檔案是否已選取並將會複製到正確的位置，這是一個很好的方式。

您可以根據資料夾的位置，將所選檔案群組以進行作業。您也可以在資料夾之間或從主網格拖放檔案，以進行複製。

請參閱〈「資料夾」面板〉，以取得更多資訊。

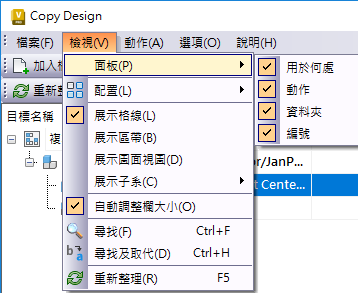

隱藏或展示面板

在「Copy Design」對話方塊中，按一下「檢視」>「面板」。
選取您要在「Copy Design」介面中展示的面板。

停靠或浮動面板

選取停靠面板的標題列，並將其從主網格中拖走，以將其浮動。
按兩下浮動面板的標題列，可自動重新停靠該面板。

規劃停靠偏好

在面板標題列上按一下右鍵，然後選取以下其中一個選項：
- 浮動：浮動面板並將其移動到 Copy Design 畫面的任意位置。
- 停靠：重新停靠先前設定為「浮動」的面板。
- 自動隱藏：自動收闔未在使用中的面板。該圖示會顯示於介面右側，可以按一下來打開面板。
- 關閉：關閉面板並將其從視圖中隱藏。
