Vytvoření desky nebo střešní desky ze stěn

Tento postup použijte k vytvoření pravoúhlé desky/střešní desky z jedné nebo více stěn. To je užitečné, když chcete specifické zarovnání mezi základnou desky nebo střešní desky a základnou stěny. Při vytváření desky nebo střešní desky z jedné stěny definuje výška základny stěny okraj základny desky nebo střešní desky. Při vytváření desky nebo střešní desky z více stěn definuje horní část první vybrané stěny okraj základny desky nebo střešní desky.

Stanovením nulového sklonu lze vytvořit plochou desku nebo střešní desku, která sleduje obrys více stěn. Vyberete-li více stěn a nenulový sklon, vytvoří se více desek nebo střešních desek.

Jestliže uzavřená křivka protíná jednu z vybraných stěn, je deska nebo střešní deska neplatná a musíte vybrat stěny znovu.

Tip: Tento postup je užitečný při umísťování střešních desek nad stávající stěny. Příkaz Převést, přístupný prostřednictvím kontextové karty Střecha existujícího objektu střechy, je užitečný v případě, že chcete specifickým způsobem zarovnat základnu desky se základnou stěny.

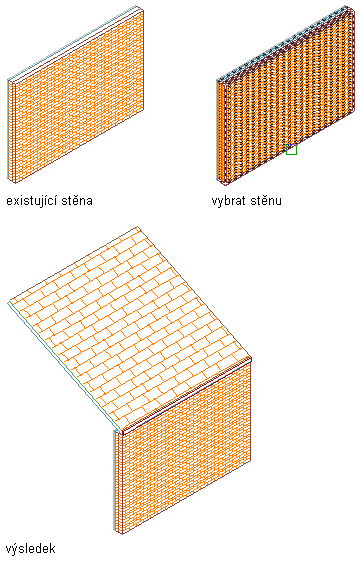

Vytvoření střešní desky ze stěny

Poznámka: Když vybíráte více stěn, nejsou-li stěny řádně „začištěny“, je převod desky nebo střešní desky nepředvídatelný.

1. Otevřete paletu nástrojů Návrh a vyberte nástroj Deska nebo Střešní deska.

   (Budete možná muset rolovat, aby se zobrazil požadovaný nástroj.)

2. Klikněte pravým tlačítkem myši na nástroj a klikněte na příkaz Použití vlastnosti nástroje u  Skica a stěny (nebo Skica, stěny a střecha v případě nástrojů střešní desky).
3. Vyberte jednu nebo více stěn a stiskněte klávesu ENTER.
4. Zadejte a (Ano) k vymazání stěn nebo n (Ne) k zachování stěn na výkresu.
5. Určete metodu zarovnání desky:

   Jestliže chcete zarovnat …	Pak…
   horní část desky či střešní desky s prvním zadaným bodem	zadejte v (Vrch).
   střed desky či střešní desky s prvním zadaným bodem	zadejte s (Střed).
   spodek desky či střešní desky s prvním zadaným bodem	zadejte s (Spodek).
   čára sklonu desky či střešní desky s prvním zadaným bodem	zadejte c (Čára sklonu).

   Poznámka: Toto zarovnání se používá pouze k vložení desky nebo střešní desky a není zachováno jako parametr vloženého objektu.

   Čára sklonu je pozice základny desky nebo střešní desky, vztažená k její spodní ploše. Odsazení tloušťky ve stylu desky určuje vzdálenost mezi základnou a spodní plochou.

6. Určete zarovnání stěny pro zarovnání hrany:

   Chcete-li zarovnat hranu základny desky nebo střešní desky s...	Pak…
   levou stranou stěny umístěnou ve směru, ve kterém byla stěna nakreslena	zadejte l (vLevo)
   středem stěny	zadejte s (Střed).
   pravou stranou stěny na základě směru, v němž byla stěna nakreslena	zadejte p (vPravo)
   základnou stěny	zadejte z (Základna).

7. K určení směru sklonu zadejte l (vLevo) nebo p (vPravo).

   To je založeno na směru, ve kterém byla stěna nakreslena.

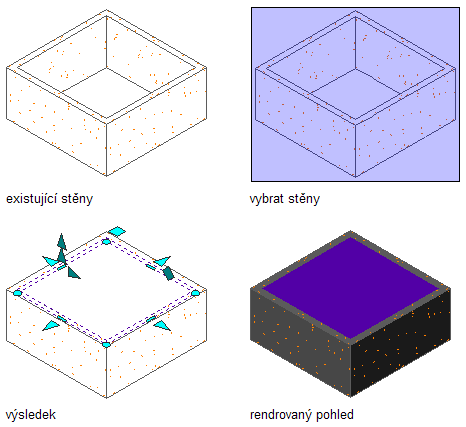

   Vytvoření desky založené na stěnách

8. Upravte vlastnosti desky či střešní desky na paletě Vlastnosti, je-li to potřeba.
