Tento postup slouží k přidání vlastního profilu ke stylu zábradlí v reprezentaci půdorysného pohledu. Můžete jednu nebo více komponent zábradlí nahradit vlastním profilem nebo můžete přiřadit různé vlastní profily k různým komponentám zábradlí.
K nahrazení komponenty na kartě Komponenty stylu zábradlí ve Správci stylů můžete použít profil. Profil je možné použít také k tomu, aby v zobrazení zábradlí představoval další komponenty zábradlí. Profil se přidává k vlastnostem zobrazení stylu. Komponenta, kterou nahradíte na kartě Komponenty, již je součástí vlastností zobrazení.

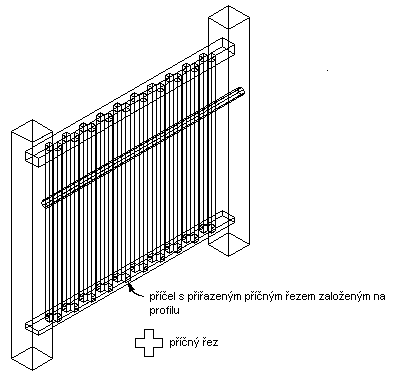

Přiřazení profilu k příčli v zábradlí
- Vytvořte profil, který bude představovat komponentu pro přidání k zábradlí. Profil vytvořte v rovině XY.
- Vyberte zábradlí.
- Klikněte na
.
- Vyberte styl, který chcete upravit.
- Klikněte na kartu Vlastnosti zobrazení.
- Vyberte reprezentaci zobrazení, kde se mají změny zobrazit, a vyberte možnost Přepsání stylu. Poznámka: Vlastní profil je možné přidat k zábradlí pouze v reprezentacích zobrazení založených na půdorysu.
- Pokud je to nutné, klikněte na položku
. - Klikněte na kartu Ostatní.
- V poli Zobrazit vlastní profil klikněte na možnost Přidat.
- V dialogovém okně Vlastní profil klikněte na možnost Vybrat profil.
- Vyberte profil a klikněte na tlačítko OK.
- Zadání měřítka pro vlastní profil:
Chcete-li… Pak… použít profil v jeho nakreslené velikosti zrušte zaškrtnutí všech možností u položky Přizpůsobit měřítko. upravit měřítko vlastního profilu podle šířky objektu, ke kterému je připojen vyberte možnost Šířka. upravit měřítko vlastního profilu podle hloubky objektu, ke kterému je připojen vyberte možnost Hloubka. upravit měřítko vlastního profilu podle výšky objektu, ke kterému je připojen vyberte možnost Výška. zamknout tvar XY objektu vyberte možnost Uzamknout poměr. Pokud je měřítko objektu nastaveno v jednom směru tak, aby odpovídalo jinému kritériu pro možnost Přizpůsobit měřítko, nastaví se měřítko celého vlastního profilu rovnoměrně. přidat vybraný profil k zábradlí mezi vybranými komponentami vyberte možnost Mezi komp. Jediné možné platné komponenty, které lze vybrat, jsou Příčel, Pevná stojka a Dynamické stojky. - Pokud je to nutné, zadejte směr Zrcadlit v:
Chcete-li… Pak… vytvořit zrcadlení komponenty ve směru X, podél délky zábradlí vyberte možnost Zrcadlit X. vytvořit zrcadlení komponenty ve směru Y, podél šířky zábradlí vyberte možnost Zrcadlit Y. - Pokud je třeba, zadejte úhel otočení komponenty ve směru Z.
- Zadání umístění bodu vložení ve vztahu k objektu:
Chcete-li… Pak… zadat umístění bodu vložení X vyberte pro X možnost Vlevo, Na střed nebo Vpravo. zadat umístění bodu vložení Y vyberte pro Y možnost Přední, Na střed nebo Zadní Určete orientaci stojky vzhledem k vertikálnímu směru u schodiště v půdorysu, jak je znázorněno na následujícím obrázku:
Určete orientaci stojky vzhledem k vertikálnímu směru u schodiště v nárysu, jak je znázorněno na následujícím obrázku:
- Zadejte odsazení vložení pro komponentu ve směru X a Y.
- Zadání typu komponenty zábradlí, kterou představuje profil:
Chcete-li… Pak… znázornit příčle s vybraným profilem vyberte pro položku Komponenta možnost Příčel. znázornit pevné stojky pomocí vybraného profilu v poli Komponenta vyberte možnost Pevná stojka. znázornit dynamické stojky s vybraným profilem vyberte pro položku Komponenta možnost Dynamická stojka. nahradit aktuální příčel, pevnou stojku nebo dynamickou stojku vybraným profilem vyberte možnost Nahradit. přidat k vybranému profilu ochranné madlo vyberte pro položku Komponenta možnost Ochranné madlo. přidat k vybranému profilu ochranné madlo vyberte pro položku Komponenta možnost Madlo. přidat k vybranému profilu dolní madlo vyberte pro položku Komponenta možnost Dolní madlo. Tyto dvě skupiny komponent se vzájemně vylučují, takže pokud vyberete objekt z jednoho sloupce, budou objekty v druhém sloupci nedostupné. V každém sloupci můžete vybrat více než jeden objekt a použít profil u každé vybrané komponenty. Můžete například použít stejný profil u pevných i dynamických stojek.
- Zadání, zda se u komponent použije profil:
Chcete-li… Pak… použít profil u všech instancí vybraných komponent vyberte pro položku Připojit k možnost Vše. použít profil u první instance vybrané komponenty na základě směru, kterým bylo nakresleno zábradlí vyberte pro položku Připojit k možnost První. použít profil u poslední instance vybrané komponenty na základě směru, kterým bylo nakresleno zábradlí vyberte pro položku Připojit k možnost Poslední. použít profil u vybraného počtu komponent vyberte pro položku Připojit k možnost Výběr. Komponenty jsou očíslovány v pořadí, v jakém bylo zábradlí nakresleno. - Dvakrát klikněte na tlačítko OK.
