Interoperabilita aplikací Inventor a Fusion

Sdílení souborů mezi aplikacemi Inventor a Fusion

Co je nového: 2022, 2023

Poznámka: Ve webovém klientu služby Fusion se ukládají data přístupná pomocí aplikace Fusion. Soubory lze otevírat prostřednictvím webového klientu služby Fusion, který vlastníte, nebo prostřednictvím webového klientu služby Fusion, do kterého jste byli pozváni jako členové projektu. Pokud nejste předplatiteli, můžete k této funkci získat přístup v případě, že jste byli pozváni k účasti na projektu webového klientu služby Fusion jako členové projektu.

• Ke sdílení souborů součástí aplikace Inventor s aplikací Fusion je nutný webový klient služby Fusion. Při odeslání souboru do aplikace Fusion budete vyzváni k výběru webového klientu a projektu.
• Umístění projektu webového klientu služby Fusion je místo, kde se ukládají soubory součástí aplikace Inventor. Po odeslání souboru si jej můžete zobrazit ve webovém klientu služby Fusion nebo otevřít v aplikaci Fusion, pokud je nainstalována.
• Webový klient služby Fusion vyžaduje přístup k internetu.

Odesílání součástí a sestav aplikace Inventor do aplikace Fusion

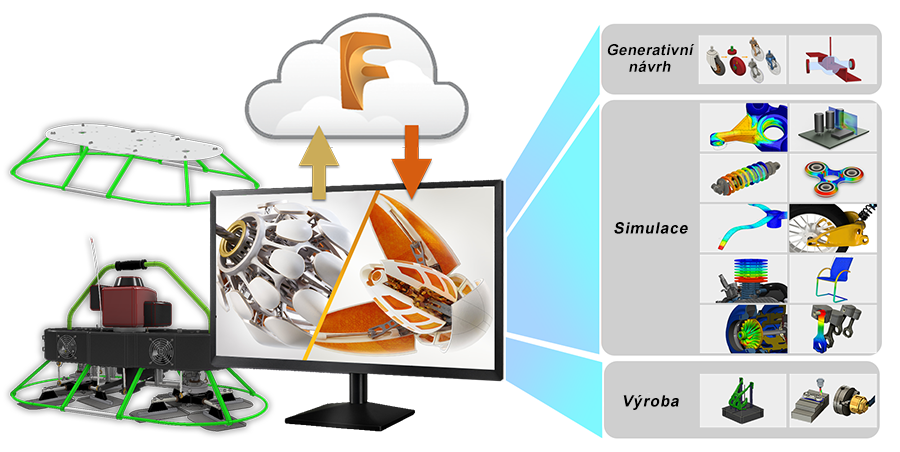

Tyto příkazy aplikace Fusion urychlují proces načítání dat do aplikace Fusion za účelem použití v různých studiích, simulacích nebo pracovních nastaveních. Aplikace Desktop Connector se v tomto pracovním postupu nepoužívá.

Když na kartě Fusion aktivujete příkaz aplikace Fusion, zobrazí nástroj Fusion Interoperability úvodní stránku. Na stránce se nachází vysvětlení účelu a požadavků vybraného příkazu a (pokud jsou k dispozici) odkazy na příklady.

Poznámka: Příkazy aplikace Fusion jsou během úprav na místě zakázány.

Kliknutím na tlačítko Pokračovat přejdete na panel dat, kde můžete určit součásti, webový klient služby Fusion a umístění pro daná data. Až budete připraveni, klikněte na tlačítko Odeslat a data aplikace Inventor se přenesou do webového klientu služby Fusion. Ve webovém klientu služby Fusion uvidíte soubor IPT. Při otevření souboru IPT v aplikaci Fusion se vygeneruje soubor F3D.

U odeslaných dat máte následující možnosti:

• Můžete si data zobrazit ve webovém prohlížeči.
• Můžete data otevřít v příslušném pracovním prostoru v aplikaci Fusion a použít je k definování studie nebo procesu.

Pracovní postup AnyCAD

Pomocí pracovního postupu AnyCAD můžete otevírat soubory aplikace Fusion v aplikaci Inventor nebo součásti a sestavy aplikace Inventor v aplikaci Fusion.

K otevření souborů aplikace Fusion v aplikaci Inventor nebo součástí a sestavy aplikace Inventor v aplikaci Fusion pomocí pracovního postupu AnyCAD potřebujete následující:

• Účet webového klientu služby Fusion. Webový klient služby Fusion je místo, kde jsou uloženy soubory aplikace Fusion (.fusiondesign) nebo Inventor, aby je bylo možné sdílet.
  Poznámka: Soubory lze otevírat prostřednictvím webového klientu služby Fusion, který vlastníte, nebo prostřednictvím webového klientu služby Fusion, do kterého jste byli pozváni jako členové projektu.
• Přímo ve vašem počítači musí být nainstalována aplikace Desktop Connector. Aplikace Desktop Connector ve vašem počítači vytvoří místní jednotku aplikace Fusion, která poskytuje přístup k souborům .fusiondesign, .iam a .ipt v projektu webového klientu služby Fusion.



• Předplatné jednoho z následujících produktů: Fusion, Product Design and Manufacturing Collection nebo Product Design Suite.

Další informace naleznete v části Import souborů aplikace Fusion jako referenčních modelů technologie AnyCAD.
