Verbindet zwei aufeinanderfolgende oder nicht aufeinanderfolgende Punkte durch eine gerade Linie. Eine Hilfsverknüpfung ist nicht in der Querschnittsbestandteil-Geometrie enthalten, Sie können jedoch weitere Geometrie daraus erstellen.

Eigenschaften

Geben Sie folgende Parameter im Fensterbereich Properties an.

Link
Link Number Gibt die Verknüpfungsnummer an. Sie können den automatisch generierten Wert für die Verknüpfungsnummer ändern.
ApplyAOR

Gibt an, ob Querneigung oder Überhöhung auf die Verknüpfung angewendet wird.

Anmerkung: Das Kontrollkästchen ApplyAOR wirkt sich auf die Vorschau des Querschnittsbestandteils in Subassembly Composer und das Verhalten des Querschnittbestandteils in Autodesk Subassembly Composer aus. Auf der Registerkarte Superelevation oder Cant können Sie Werte für die Vorschau des Querneigungs- oder Überhöhungseffekts für den Querschnittsbestandteil im Fensterbereich Preview definieren. Auf der Registerkarte Input/Output Parameters können Sie Parameter hinzufügen, die beim Importieren des Querschnittsbestandteils in Autodesk Subassembly Composer verwendet werden.
Position
Start Point Gibt den Punkt an, von dem die Verknüpfung gestartet wird.
Anmerkung: Der Punkt kann entweder ein Punkt (Point) oder Hilfspunkt (Auxiliary Point) sein.
End Point Gibt den Punkt an, an dem die Verknüpfung endet.
Anmerkung: Der Punkt kann entweder ein Punkt (Point) oder Hilfspunkt (Auxiliary Point) sein.
Miscellaneous
Comment Gibt Anmerkungen zur Verknüpfung an. Kommentare können im Fensterbereich Preview angezeigt werden.

Beispiel

Ein Beispiel zur Verwendung dieses Geometrieelements finden Sie in der folgenden PKT-Beispieldatei:

Auxiliary Link Example.pkt

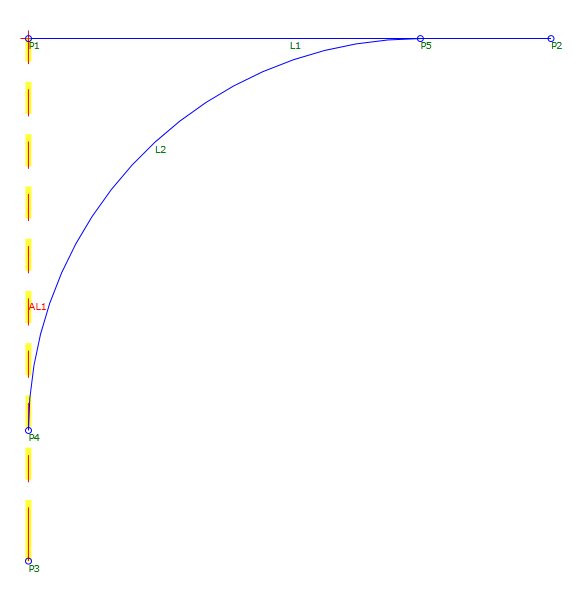

Im Beispiel wird L1 automatisch zwischen den Punkten P1 und P2 gezeichnet. L2 ist ein Rundungsbogen, der zwischen zwei Verknüpfungen gezeichnet werden muss. AL1 wird nicht im endgültigen Querschnittsbestandteil, sondern manuell zwischen P1 und P3 gezeichnet, sodass L2 die zugehörige Geometrie verwenden kann.
