Dieses Dialogfeld wird zum Aktualisieren der Klasse Kritikalität von Verbindungen während einer Simulation des Typs Analyse kritischer Verbindungen (CLA) verwendet. Die CLA-Ergebnisse werden anhand der im Raster angegebenen Kriterien verarbeitet.
Das Dialogfeld wird angezeigt, wenn Sie im Dialogfeld Optionen für Analyse kritischer Verbindungen auf die Schaltfläche Optionen für Kritikalitätskriterien klicken.
Die Kriterien können bearbeitet werden, Zeilen können aus dem Raster gelöscht oder weitere Werte am unteren Rand des Rasters hinzugefügt werden.
Alle Kriterien basieren auf der Zunahme der Ausfälle zwischen den Simulationen der Analyse kritischer Verbindungen und der CLA-Basissimulation.

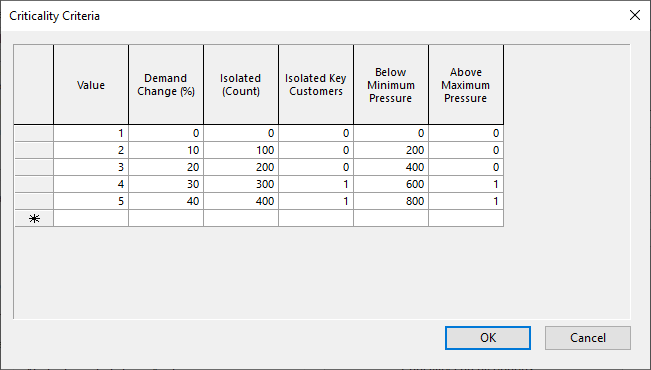

Bild anzeigen
| Spalte | Beschreibung |
|---|---|
|
Wert |
Der Wert, mit dem das Feld Kritikalität des Rohrs aktualisiert wird. Diese Spalte kann nicht bearbeitet werden. |
|
Bedarfsänderung (%) |
Prozentuale Änderung des Bedarfs im Netz zwischen der Simulation der Analyse kritischer Verbindungen und der Basissimulation |
|
Isoliert (Anzahl) |
Zunahme der Anzahl isolierter Elemente zwischen der Simulation der Analyse kritischer Verbindungen und der Basissimulation. (Dabei handelt es sich bei den gezählten Elementen um Knoten, Kundenpunkte, Eigenschaften oder Verbindungen insgesamt, wie im Dialogfeld Analyseoptionen für kritische Verbindungen ausgewählt.) |
|
Isolierte Hauptkunden |
Zunahme der Anzahl isolierter Hauptkunden zwischen der Simulation der Analyse kritischer Verbindungen und der Basissimulation. (Gilt nur bei der Überprüfung nach Kundenpunkten.) |
|
Unter minimalem Druck |
Zunahme der Anzahl von Elementen, die die Mindestdruckkriterien nicht erfüllen, zwischen der Simulation der kritischen Verbindung und der Basissimulation. (Dabei handelt es sich bei den gezählten Elementen um Knoten, Kundenpunkte, Eigenschaften oder Verbindungen insgesamt, wie im Dialogfeld Analyseoptionen für kritische Verbindungen ausgewählt.) |
|
Über maximalem Druck |
Zunahme der Anzahl von Elementen, die die Maximaldruckkriterien nicht erfüllen, zwischen der Simulation für Analyse kritischer Verbindungen und der Basissimulation. (Dabei handelt es sich bei den gezählten Elementen um Knoten, Kundenpunkte, Eigenschaften oder Verbindungen insgesamt, wie im Dialogfeld Analyseoptionen für kritische Verbindungen ausgewählt.) |
Anzeige- und Kontextmenüoptionen
Klicken Sie mit der rechten Maustaste in das Raster, um ein Kontextmenü mit den folgenden Optionen anzuzeigen:
- Verschiedene Sortieroptionen: Wählen Sie die gewünschte Option aus, um Daten in einer einzelnen Spalte oder in ausgewählten Zeilen/Spalten zu sortieren.
- Spalten fixieren/Fixierung von Spalten aufheben: Wählen Sie eine oder mehrere Spalten und dann Spalten fixieren aus. Die Spalten werden auf die linke Seite des Rasters verschoben und mit einer dickeren Linie markiert. Wenn Sie die Spalten seitwärts scrollen, werden diese fixierten Spalten nicht verschoben. Um die Fixierung aller fixierten Spalten aufzuheben, wählen Sie im Kontextmenü die Option Fixierung von Spalten aufheben aus.
- Zeile löschen: Wählen Sie eine oder mehrere Zeilen aus, und wählen Sie diese Option aus, oder drücken Sie die ENTF-Taste, um diese Zeilen zu löschen.
