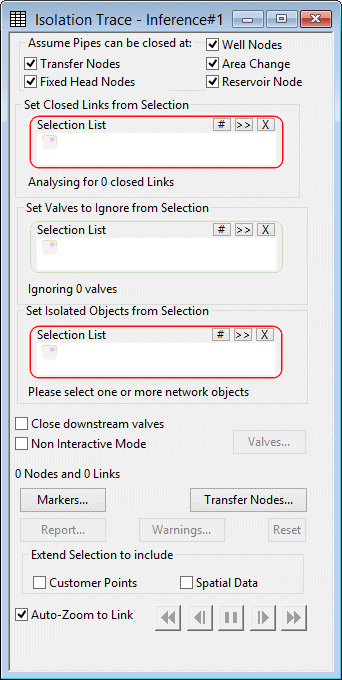

Dialogfeld Trace-Abgrenzung

Dieses Dialogfeld wird verwendet, um den Prozess der Trace-Abgrenzung zu steuern.

Die Trace-Abgrenzung wird verwendet, um die nächstgelegenen Ventile zu bestimmen, die geschlossen werden müssen, um ein oder mehrere ausgewählte Rohre abzugrenzen. Die Trace verläuft von ausgewählten Verbindungen nach außen, bis das Verfolgungswerkzeug vordefinierte Grenzpunkte erreicht.

Das Dialogfeld wird angezeigt (wenn ein Netz geöffnet ist), indem Sie Werkzeuge Trace-Abgrenzung auswählen.

Element	Beschreibung
Annehmen, dass Rohre geschlossen werden können bei	Brunnenknoten Die hier ausgewählten Elemente sind Grenzpunkte, an denen die Trace davon ausgeht, dass ein Rohr geschlossen werden kann, und daher anhält. Übertragungsknoten Flächenänderung Knoten mit konstantem Wasserspiegel Reservoirknoten
Geschlossene Verbindungen aus Auswahl festlegen	Optional, wenn im GeoPlan eine Auswahl getroffen wurde, bevor das Dialogfeld geöffnet wurde. Eine Auswahl von Verbindungen, von denen angenommen werden soll, dass sie zu Abgrenzungszwecken geschlossen werden können. Diese Auswahl kann zusätzlich zu oder anstelle der Umgrenzungspunktoptionen verwendet werden, die unter der Option Annehmen, dass Rohre geschlossen werden können bei festgelegt wurden. Sie sollten diese Option verwenden, wenn es bekannte Positionen gibt, an denen Verbindungen geschlossen werden können, die jedoch nicht in der Option Annehmen, dass Rohre geschlossen werden können bei übernommen werden.
Ventile aus Auswahl auf Ignorieren setzen	Optional. Eine Auswahl von Ventilen, die bei der Entscheidung, wo Verbindungen geschlossen werden können, ignoriert werden können. Im interaktiven Modus werden Sie gefragt, ob Sie die entsprechenden Verbindung schließen oder geöffnet lassen möchten.
Isolierte Objekte aus Auswahl festlegen	Eine Auswahl von Objekten, die im Netz isoliert werden sollen. Die Trace-Abgrenzung beginnt an den Verbindungen in dieser Auswahl.
Ventile stromabwärts schließen	Wenn diese Option deaktiviert ist, wird davon ausgegangen, dass ein Ventil an Verbindungen geschlossen werden kann, deren Schließung die Wasserversorgung des isolierten Bereichs unterbrechen würde. Im interaktiven Modus bedeutet dies, dass Sie nur bei Verbindungen aufgefordert werden, die sich stromaufwärts der isolierten Rohre befinden. Wenn diese Option aktiviert ist, gibt die Trace-Abgrenzung eine Aufforderung zum Schließen des Ventils für alle Verbindungen aus, die unter Annehmen, dass Rohre geschlossen werden können bei angegeben wurden und deren Schließung den zu isolierenden Bereich abschneiden würde, und zwar unabhängig davon, ob die Wasserversorgung über eine solche Verbindung erfolgt. Dies bedeutet, dass Sie möglicherweise auch bei stromabwärts gelegenen Verbindungen eine Aufforderung erhalten. Dieses Kontrollkästchen hat einen ähnlichen Effekt auf das Verhalten der Trace-Abgrenzung im nicht-interaktiven Modus.
Nicht-interaktiver Modus	Wenn diese Option aktiviert ist, wird die Trace-Abgrenzung in den nicht-interaktiven Modus versetzt. Aktiviert die Schaltfläche Ventile.
Schaltflächen	Ventile Verfügbar, wenn der nicht-interaktive Modus aktiviert ist. Zeigt das Dialogfeld Begrenzungsventile an, in dem festgelegt wird, welche Ventiltypen als Begrenzungsventile verwendet werden sollen. Die Trace verläuft von ausgewählten Verbindungen nach außen, bis sie als geschlossen geltende Rohre, die Grenzen des Netzes oder Begrenzungsventile erreicht. Markierungen Öffnet das Dialogfeld Raumdatentypen auswählen, in dem temporäre Markierungen ausgewählt werden können, die im GeoPlan an Verbindungen angezeigt werden sollen, die während der Trace-Abgrenzung als vermutlich geschlossen und zu schließen erkannt werden. Markierungen sind temporär und werden verworfen, wenn die Trace zurückgesetzt oder der GeoPlan geschlossen wird. Wenn keine Markierungen erforderlich sind, löschen Sie die Einträge im Dialogfeld Raumdatentypen wählen. Übertragungsknoten Öffnet das Dialogfeld Übertragungsknotenstatus, das dazu verwendet wird, den mit Übertragungsknoten im Netz verknüpften Bedarf anzuzeigen und zu steuern, ob eine Übertragung als Bedarf oder Versorgung betrachtet wird. Bericht Öffnet das Dialogfeld Berichtsoptionen, in dem Sie Elemente identifizieren können, die in einen HTML-Bericht aufgenommen werden sollen. Warnungen Aktiviert, wenn die Trace die gewünschten Objekte nach Ausschöpfung aller Möglichkeiten nicht erfolgreich isolieren konnte. Wenn Sie darauf klicken, wird eine entsprechende Meldung angezeigt. Beispielsweise eine Warnmeldung, dass das ausgewählte Rohr nicht isoliert werden kann, sondern tatsächlich mit einer Wasserversorgung verbunden ist. Zurücksetzen Entfernt den Trace-Verlauf und löscht die gesamte Auswahl im GeoPlan. Sie müssen einen neuen Startknoten oder eine neue Verbindung auswählen, bevor Sie die Trace wiederholen.
Auswahl erweitern zum Einschließen von	Kundenpunkte Fügt Kundenpunkte zu den Knoten und Verbindungen hinzu, die im GeoPlan als isoliert erkannt und hervorgehoben werden. Raumbezogene Daten Fügt raumbezogene Daten zu den Knoten und Verbindungen hinzu, die im GeoPlan als isoliert erkannt und hervorgehoben werden.
Verbindung automatisch zentrieren	Anwendbar, wenn die Trace im interaktiven Modus ausgeführt wird. Wenn diese Option aktiviert ist, zentriert die Trace automatisch auf die betreffende Verbindung im GeoPlan. Wenn diese Option deaktiviert ist, behält das GeoPlan-Fenster die aktuelle Position und Zoomeinstellung bei.
Trace-Steuerungen	Zum Beginn springen Zurück zum Anfang der Trace Schritt zurück Einen Schritt zurück auf der Trace Pause Wird nicht verwendet. Schritt vorwärts Einen Schritt vorwärts auf der Trace Schnellvorlauf Kontinuierlich vorwärts durch die Trace bewegen
