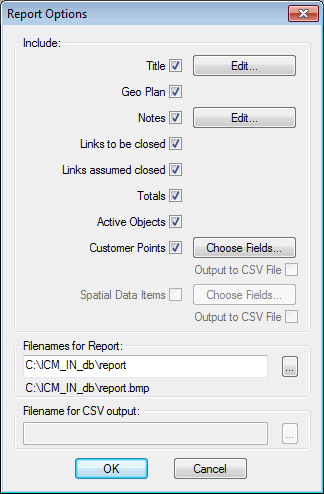

Sie können das Dialogfeld Berichtsoptionen verwenden, wenn Sie eine Trace-Abgrenzung oder eine Abgrenzungsanalyse durchführen oder wenn Sie einen Bericht für eine Auswahl von Verbindungen erstellen.
Das Dialogfeld wird verwendet, um Elemente zu identifizieren, die in einen HTML-Bericht aufgenommen werden sollen, der vom Benutzer angefordert werden kann.
Um das Dialogfeld anzuzeigen, klicken Sie in der Ansicht Trace-Abgrenzung bzw. in der Ansicht Abgrenzungsanalyse auf die Schaltfläche Bericht.
Oder
Wählen Sie im Menü Werkzeuge die Option Bericht zu ausgewählten Verbindungen aus.
Ausführliche Informationen zur Trace-Abgrenzung/Abgrenzungsanalyse finden Sie unter Trace-Abgrenzung/Abgrenzungsanalyse.
Dialogfeldoptionen
Die folgenden Optionen können für die Aufnahme in den Bericht ausgewählt werden:
| Option | Beschreibung |
|---|---|
|
Titel |
Es wird ein Titel vorgegeben. Der Titel kann vom Benutzer bearbeitet werden. |
|
GeoPlan |
Das aktuelle GeoPlan-Fenster. |
|
Anmerkungen |
Vom Benutzer zu bearbeiten. |
|
Zu schließende Verbindungen |
Nur Trace-Abgrenzung: Eine Tabelle der ausgewählten Verbindungen, die als geschlossen festgelegt werden sollen. Die Tabelle enthält Spalten für Verbindungstyp, Objekt-ID, Von Knoten, Zu Knoten und An Knoten schließen. Die Spalte An Knoten schließen wird nur ausgefüllt, wenn die Referenz auf ein Ventil verweist, das am "Begrenzungsknoten" oder am vom Benutzer angegebenen Ende einer Verbindung angenommen wird. |
|
Angeforderte geschlossene Verbindungen |
Nur Abgrenzungsanalyse: Eine Tabelle der ausgewählten Verbindungen, die als geschlossen festgelegt werden sollen. Die Tabelle enthält Spalten für Verbindungstyp, Objekt-ID, Von Knoten und Zu Knoten. |
|
Ausgewählte Verbindungen |
Nur Bericht zu ausgewählten Verbindungen: Eine Tabelle der vom Benutzer ausgewählten Verbindungen. Die Tabelle enthält Spalten für Verbindungstyp, Objekt-ID, Von Knoten und Zu Knoten. |
|
Als geschlossen angenommene Verbindungen |
Nur Trace-Abgrenzung und Abgrenzungsanalyse: Wird in einer Tabelle mit Spalten für Verbindungstyp, Objekt-ID, Von Knoten und Zu Knoten angezeigt. |
|
Gesamtwerte |
Wird in einer Tabelle mit einer Aufschlüsselung der Gesamtanzahl der betroffenen Verbindungen und der Gesamtlänge des betroffenen Rohrs angezeigt. Die Gesamtanzahl der betroffenen Kundenpunkte und Raumdatenpunkte wird einbezogen, wenn die Optionen Kundenpunkte und Raumbezogene Daten aktiviert sind. Die Gesamtanzahl der Grundstücke, des durchschnittlichen Bedarfs und der Hauptkunden, die mit Kundenpunkten verknüpft sind, werden einbezogen, wenn die entsprechenden Optionen für Kundenpunkte aktiviert sind. |
|
Aktive Objekte |
Tabelle der in die Auswahl einbezogenen Übertragungsknoten, Pumpen und Reservoire. |
|
Kundenpunkte |
Trace-Abgrenzung und Abgrenzungsanalyse: Tabelle der betroffenen Kundenpunkte. Bericht zu ausgewählten Verbindungen: Tabelle der Kundenpunkte, die ausgewählten Verbindungen zugewiesen wurden. Die Felder für den Bericht werden im Dialogfeld Kundenpunkt-Feldsteuerung festgelegt. Die Tabelle mit den Feldern der Kundenpunkte kann in eine vom Benutzer angegebene CSV-Datei ausgegeben werden. |
|
Raumbezogene Daten |
Trace-Abgrenzung und Abgrenzungsanalyse: Tabelle der betroffenen raumbezogenen Daten. Bericht zu ausgewählten Verbindungen: Tabelle der raumbezogenen Daten, die ausgewählten Verbindungen zugewiesen wurden. Die Felder für den Bericht werden im Dialogfeld Raumdaten-Feldsteuerung festgelegt. Die Tabelle der Felder raumbezogener Daten kann in eine vom Benutzer angegebene CSV-Datei ausgegeben werden. |
Der Benutzer gibt den Pfad und den Dateinamen für den Bericht an. Der Bericht wird im HTML-Format erstellt. Eine Bitmap-Datei des GeoPlans wird im selben Verzeichnis wie der HTML-Bericht gespeichert.
Optionen für Kundenpunkte und raumbezogene Daten

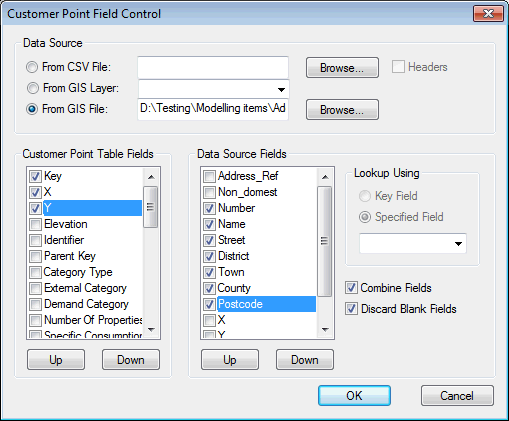

Die Felder der Kundenpunkte und raumbezogenen Daten, die in den Bericht aufgenommen werden sollen, können im Dialogfeld Kundenpunkt-Feldsteuerung bzw. Raumdaten-Feldsteuerung angegeben werden.
Dialogfeldoptionen
- Datenquelle: wird verwendet, wenn Informationen aus der Quelldatei einbezogen werden sollen. Die Quelldatei kann im CSV-Format, als GIS-Layer in GeoView oder als GIS-Datei vorliegen.
- Kundenpunkt-/Raumdaten-Tabellenfelder: Kontrollkästchen für Felder aus der Kundenpunkttabelle bzw. Raumdatentabelle, die in den HTML-Bericht aufgenommen werden sollen.
- Datenquellenfelder: Kontrollkästchen für Felder aus der Datenquelle, die in den HTML-Bericht aufgenommen werden sollen.
- Suchen mit: Datenquellenfelder werden mit Einträgen in der Kundenpunkttabelle/Raumdatentabelle entweder mithilfe eines Legendenfelds oder eines vom Benutzer im Pulldown-Menü ausgewählten Felds abgeglichen.
- Felder kombinieren: Kontrollkästchen zum Kombinieren ausgewählter Felder in einer einzigen Spalte im HTML-Bericht.
- Leere Felder verwerfen: Kontrollkästchen zum Verwerfen leerer Felder im HTML-Bericht.
