Pumpeneigenschaftskurven setzen die Leistungsmerkmale der Pumpe, in der Regel Pumpenenergiehöhe (HP), Stromverbrauch (P) und Wirkungsgrad (
) mit dem Durchfluss (Q) in Beziehung.
Pumpenbetriebseigenschaften
Die Pumpeneigenschaftsdaten sollten vom Hersteller bereitgestellt werden. Diese Eigenschaften entsprechen den einstufigen Pumpen und der Nenndrehzahl.
Die Eigenschaften einer mehrstufigen Pumpe werden berechnet, indem die Energiehöhe, H P, und die Leistung, P, mit der Anzahl der Stufen multipliziert werden.
Systemkurve

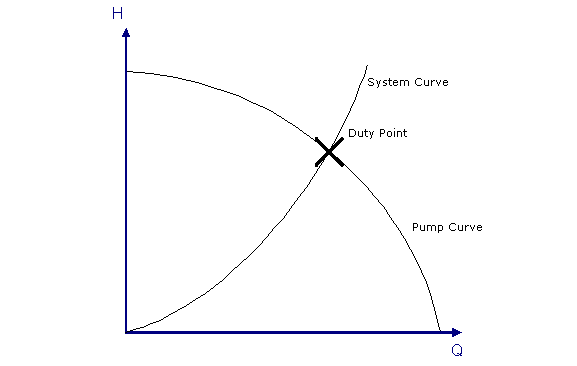

Die Systemkurve setzt die erforderliche Pumpenergiehöhe, H P, in Beziehung zum Durchfluss, Q. Der Betriebspunkt (Nutzpunkt) der Pumpe tritt dort ein, wo sich die Systemkurve mit der Pumpenkurve schneidet.
Da sich die mechanischen Teile der Pumpe durch die Verwendung im Zeitverlauf abnutzen, verschiebt sich der Nutzpunkt der Pumpe (bei einer bestimmten erforderlichen Energiehöhe nimmt der Volumenstrom ab, d. h., die Pumpenkurve bewegt sich nach unten). Wenn sich die System-Rohrleitungen abnutzen und rauer werden, wird auch die Systemkurve steiler. Im Laufe der Zeit kann es zu einem deutlichen Rückgang der Pumpenleistung kommen.

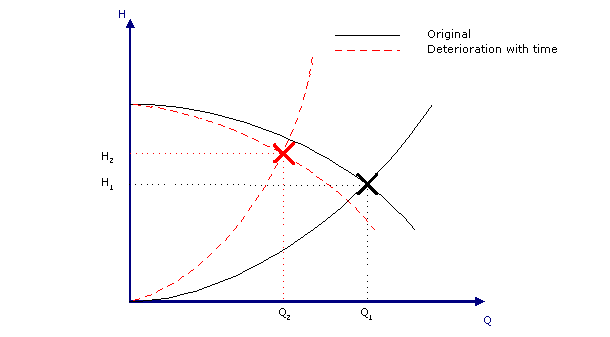

Auswirkung des Verschleißes an der Pumpe
Wenn nach der Installation der Pumpe Pumpentests durchgeführt wurden, können die Eigenschaften aus den Testergebnissen verwendet werden, um eine genauere, aktuellere Kurve für die Pumpe zu erstellen. Alternativ kann ein Drosselventil für die Pumpstation angewendet werden, um die Abnutzung der Pumpe zu simulieren.
Parallele Pumpen
Die Betriebseigenschaften für eine PST mit zwei parallel geschalteten Pumpen sind in den folgenden Abbildungen dargestellt:

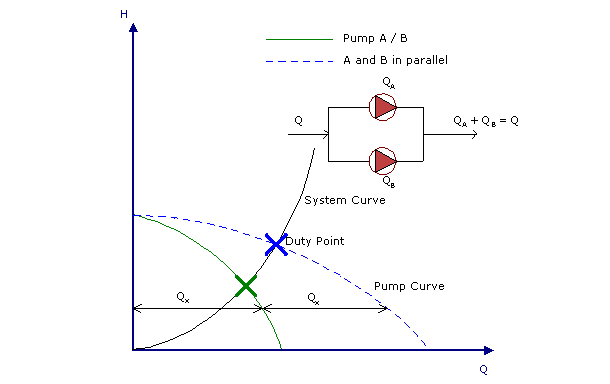

Ähnliche parallele Pumpen

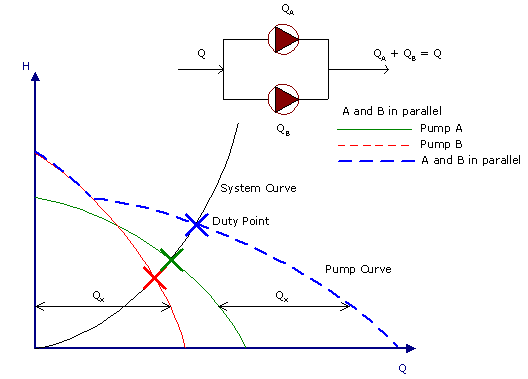

Unterschiedliche parallele Pumpen
InfoWorks WS kann problemlos Stationen mit mehreren parallel geschalteten Einheiten verarbeiten. Weitere Informationen finden Sie im Abschnitt Pumpstationen.
Pumpen mit fester Drehzahl
Diese Pumpen sind bei weitem die am häufigsten verwendeten Einheiten in jedem Wasserversorgungssystem. Sie sind für den Betrieb mit nur einer Drehzahl ausgelegt.
Denken Sie immer daran, dass der Motor die Drehzahl der Pumpe bestimmt, nicht umgekehrt.
Pumpen mit variabler Drehzahl
Diese Pumpen sind für den Betrieb über einen Drehzahlbereich ausgelegt. InfoWorks WS geht davon aus, dass die Drehzahl einen beliebigen Wert innerhalb des angegebenen Bereichs aufweisen kann: normalerweise zwischen 70 % und 100 % der Nenndrehzahl. In seltenen Fällen ist diese Spanne breiter. InfoWorks WS warnt den Benutzer, wenn der Bereich ungewöhnlich groß ist.
Eigenschaften für unterschiedliche Drehzahlen können mithilfe der Affinitätsgesetze prognostiziert werden. Die Affinitätsgesetze besagen für einen gegebenen Flügelraddurchmesser:
|
|
Dabei gilt: Q = Durchfluss durch Pumpstation n = Drehzahl des Flügelrads HP = Energiehöhe P = Leistung o gibt den Nennwert an. |
