De físico a analítico para edificios 2025.2 automatiza el modelo analítico para la mayoría de los elementos estructurales.
Algunos elementos, aunque se hayan creado como objetos estructurales de Revit, no necesitan representarse en el modelo analítico (por ejemplo, parapetos, muros de partición, etc.).
A medida que la herramienta de automatización analiza todos los elementos estructurales de la selección, es muy importante aislar los elementos para los que desea crear la representación analítica.
Elementos físicos para los que se puede automatizar el proceso de creación del modelo analítico
- Pilares estructurales: pilares verticales e inclinados.
- Armazones estructurales: vigas de línea recta y vigas curvas en arco.
- Suelos
- Losas de cimentación
- Muros: muros de línea recta.
Elementos físicos y su representación analítica asociada

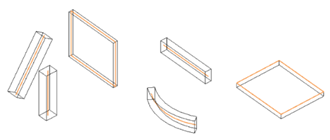

La automatización crea una representación analítica asociada para cada elemento físico estructural en forma de barras analíticas para elementos lineales o paneles analíticos para elementos planos.
- Junto al eje geométrico de los elementos lineales.
- Junto al punto medio del muro estructural.
- Sobre la losa de cimentación o suelo.
El modelo analítico se alinea y se ajusta más adelante en función de las reglas de alineación y conectividad específicas.
- Material
- Función estructural
- Sección transversal: en cuanto a familia y tipo.
- Rotación de sección transversal.
- Material
- Función estructural
- Grosor de la capa estructural
Simplificación de la representación analítica

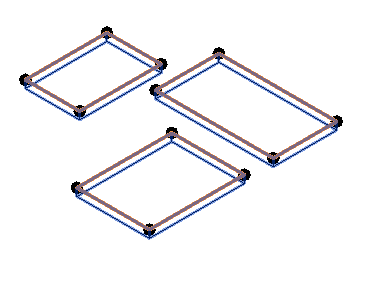

- Se omiten los cortes generados en la unión estructural de los elementos físicos:

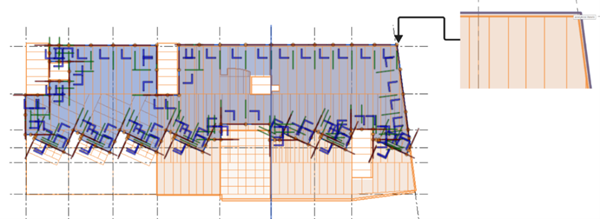

- Los paneles analíticos para suelos físicos y losas de cimentación se crean en función del contorno preciso del elemento físico correspondiente.
