Después de haber activado los nombres de los bloques de título en Vault, asigne las propiedades de lista de materiales de AutoCAD Mechanical a las propiedades de Vault.
Disponga de categorías adecuadas para Archivos DWG ya definidos o utilice la categoría Básica o Ingeniería en Vault
Al crear una nueva propiedad, debe elegir el tipo de objetos de Vault que pueden utilizar esa propiedad (p. ej., artículos, archivos y objetos personalizados). En este caso, puede elegir archivos.
Sin embargo, si desea que solo los archivos de una categoría determinada puedan ver y utilizar las nuevas propiedades de bloque de título, seleccione una categoría que admita flujos de trabajo de DWG.
Asegúrese de que un dibujo ya está en el almacén
Antes de crear una asignación, asegúrese de que se haya añadido al almacén un dibujo que coincida con el nombre de bloque de título que se muestra para la indexación. El valor del bloque de título se utiliza para localizar el dibujo y todas las demás propiedades se importan automáticamente cuando se utiliza la opción Importar desde Vault.
Este es el método más rápido para importar las propiedades correspondientes.
Utilice una clave de asignación de propiedades de AutoCAD Mechanical
Los archivos de AutoCAD Mechanical pueden resultar complicados al configurar las asignaciones de propiedades a causa de la cantidad de nombres que debe tener en cuentae: el nombre interno, el nombre de visualización por defecto y cualquier anulación que pueda haber realizado por su cuenta. Por este motivo, Autodesk recomienda utilizar una hoja de cálculo, como la que aparece resaltada en este blog, a fin de realizar un seguimiento de sus valores de propiedad.
Utilice asignaciones bidireccionales
Asignación bidireccional
significa que se pueden actualizar automáticamente las propiedades de lista de materiales de AutoCAD Mechanical desde el almacén y viceversa.
No active el parámetro de crear al configurar la asignación

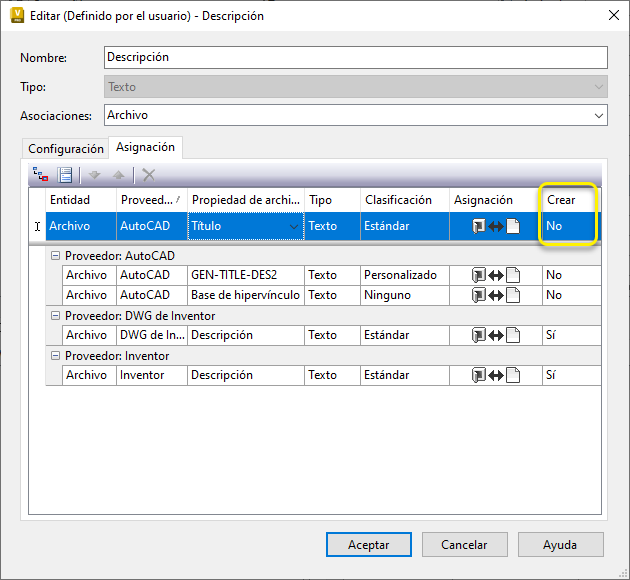

Autodesk recomienda que el parámetro Crear en la ficha Asignación esté desactivado para las propiedades que asigne a propiedades de los atributos de bloque de AutoCAD.
Este parámetro solo afecta a las propiedades del archivo y no a las propiedades de los atributos de bloque y puede causar problemas con la sincronización.
