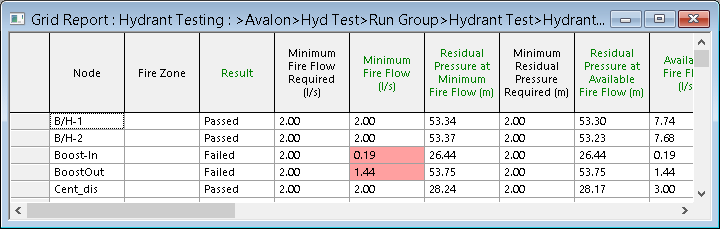

Esta vista muestra los resultados de una simulación de Caudal de incendios: prueba de hidrante.
La vista se muestra de una de las siguientes maneras:
- Al arrastrar un objeto de resultados de simulación de prueba de hidrante al espacio de trabajo principal.
- Al seleccionar Resultados
Informes en tabla Prueba de hidrante y completar el cuadro de diálogo Prueba de hidrante.
Sugerencia: Para ver los resultados en GeoPlan hasta el tiempo de la prueba de hidrante, puede hacer clic con el botón derecho en la simulación de prueba de hidrante, hacer clic en Abrir como y luego seleccionar Reproducción de resultados completos en el cuadro de diálogo Seleccionar resultados.
| Elemento | Descripción |
|---|---|
| Encabezamientos de columna | Los encabezamientos de columna están codificados por colores: verde para los resultados y negro para los datos de entrada. |
| Restricciones no cumplidas | Si no se ha cumplido una restricción especificada en los datos de caudal de incendios o en la hoja de propiedades de hidrante de un nodo de hidrante (por ejemplo, caudal de incendios mínimo), el campo correspondiente se resaltará en rojo en la tabla. |
| Campos de resultados de pruebas de hidrante |
Nodo: ID del nodo de prueba. Resultado:
Caudal de incendios mínimo requerido: caudal mínimo requerido para satisfacer las necesidades de protección contra incendios. El usuario especifica el valor de caudal mínimo en el elemento Datos de caudal de incendios o en la hoja de propiedades de hidrante de un nodo de hidrante. Caudal de incendios mínimo: el valor menor del Caudal de incendios mínimo requerido definido por el usuario y el Caudal de incendios disponible calculado en el nodo de prueba. Presión residual en el caudal de incendios mínimo: presión en el nodo de prueba cuando se aplica el Caudal de incendios mínimo en el nodo. Este resultado solo se calcula si la opción Calcular presión máxima y mínima del caudal de incendios está activada en el cuadro de diálogo Opciones de caudal de incendios. Presión mínima residual requerida: la presión mínima residual requerida en el nodo de prueba durante el incidente de incendio. Presión residual en el caudal de incendios disponible: la presión residual en el nodo de prueba cuando se aplica el Caudal de incendios disponible en el nodo. Caudal de incendios disponible: el caudal de incendios máximo que se puede asumir en el nodo de prueba sin infringir las restricciones de presión. El Caudal de incendios disponible se determina a partir de:
Si no se pueden cumplir las restricciones de presión aplicadas, se producirá un error en el nodo de prueba. Caudal de incendios máximo requerido: el usuario especifica un valor de caudal máximo en el elemento Datos de caudal de incendios o en la hoja de propiedades de hidrante de un nodo de hidrante. Esta información solo se muestra si la opción Calcular presión máxima y mínima del caudal de incendios está activada en el cuadro de diálogo Opciones de caudal de incendios. Caudal de incendios máximo: el valor menor del Caudal de incendios máximo requerido definido por el usuario y el Caudal de hidrante completamente abierto en el nodo de prueba. Este resultado solo se calcula si la opción Calcular presión máxima y mínima del caudal de incendios está activada en el cuadro de diálogo Opciones de caudal de incendios. Presión residual en el caudal de incendios máximo: presión en el nodo de prueba cuando se aplica el Caudal de incendios máximo en el nodo. Este resultado solo se calcula si la opción Calcular presión máxima y mínima del caudal de incendios está activada en el cuadro de diálogo Opciones de caudal de incendios. Presión residual en hidrante completamente abierto: presión en el nodo de prueba cuando se aplica el Caudal de hidrante completamente abierto en el nodo. Este resultado solo se calcula si la opción Calcular caudal de hidrante abierto está activada en el cuadro de diálogo Opciones de caudal de incendios. Caudal de hidrante completamente abierto: caudal en el nodo de prueba cuando el hidrante está abierto al 100 %. Este resultado solo se calcula si la opción Calcular caudal de hidrante abierto está activada en el cuadro de diálogo Opciones de caudal de incendios. Presión previa a la prueba: presión en el nodo de prueba en el Período de prueba del hidrante antes de aplicar el caudal de incendios. Este es el resultado que se obtendría al realizar una simulación de Tipo de ejecución normal. Demanda previa a la prueba: demanda en el nodo de prueba en el Período de prueba del hidrante antes de aplicar el caudal de incendios. Esta es la demanda que se aplicaría al realizar una simulación de Tipo de ejecución normal. Presión residual mínima de zona requerida: presión residual mínima permitida durante el incidente de incendio en nodos que se encuentran en la misma zona de incendio que el nodo de prueba. El propio nodo de prueba no se incluye. Esta información solo se muestra si la opción Usar restricciones de zona está activada en el cuadro de diálogo Opciones de caudal de incendios. Presión residual mínima de zona: la presión residual mínima durante el incidente de incendio en nodos que se encuentran en la misma zona de incendio que el nodo de prueba (el propio nodo de prueba no se incluye). Este resultado solo se calcula si la opción Utilizar restricciones de zona está activada en el cuadro de diálogo Opciones de caudal de incendios. Nodo mínimo de zona: nodo en el que se produce la Presión residual mínima de zona. Presión residual mínima de red requerida: la presión residual mínima durante el incidente de incendio en nodos que no se encuentran en la misma zona de incendio que el nodo de prueba. Esta información solo se muestra si la opción Utilizar restricciones de red está activada en el cuadro de diálogo Opciones de caudal de incendios. Presión residual mínima de red: la presión residual mínima durante el incidente de incendio en nodos que no se encuentran en la misma zona de incendio que el nodo de prueba. Nota: Los nodos Presión fija, Pozo y Depósito no se incluyen en la comprobación de presión residual mínima de red.
Este resultado solo se calcula si la opción Utilizar restricciones de red está activada en el cuadro de diálogo Opciones de caudal de incendios. Nodo de red mínimo: nodo en el que se produce la presión residual mínima de red. Velocidad máxima requerida: la velocidad máxima permitida en cualquiera de las conexiones de la red durante el incidente de incendio.Esta información solo se muestra si la opción Usar velocidad máxima está activada en el cuadro de diálogo Opciones de caudal de incendios. Velocidad máxima: la velocidad máxima experimentada en las conexiones de la red durante el incidente de incendio.Este resultado solo se calcula si la opción Usar velocidad máxima está activada en el cuadro de diálogo Opciones de caudal de incendios. Conexión de velocidad máxima: conexión en la que se produce la velocidad máxima. |
| Menú contextual |
Copiar: copia los valores de las celdas seleccionadas en el portapapeles. Se pueden copiar varias celdas, filas o columnas de forma simultánea. Inmovilizar columnas: está disponible en los encabezados de columna cuando se seleccionan una o más columnas. Mueve las columnas al lado izquierdo de la tabla y las marca con una línea extragruesa. Al desplazar las columnas hacia los lados, estas columnas inmovilizadas no se mueven. Reutilizar todas las columnas: está disponible en los encabezados de columna cuando estas se han bloqueado previamente. Libera todas las columnas inmovilizadas. Curva de hidrante: muestra un gráfico de la curva de hidrante calculada. Diversas opciones de ordenación: ordena los datos en una sola columna o en las filas/columnas seleccionadas. |
| Orden de columnas | Las columnas se pueden reorganizar haciendo clic en el encabezado de columna y arrastrando la columna a la ubicación deseada en la tabla. |
