Cuadro de diálogo Trazado de aislamiento

Este cuadro de diálogo se utiliza para controlar el proceso de trazado de aislamiento.

El trazado de aislamiento se utiliza para determinar las válvulas más próximas que se deben cerrar para aislar una o varias tuberías seleccionadas. El trazado funciona hacia fuera desde los vínculos seleccionados hasta que la herramienta de trazado alcanza los puntos de contorno predefinidos.

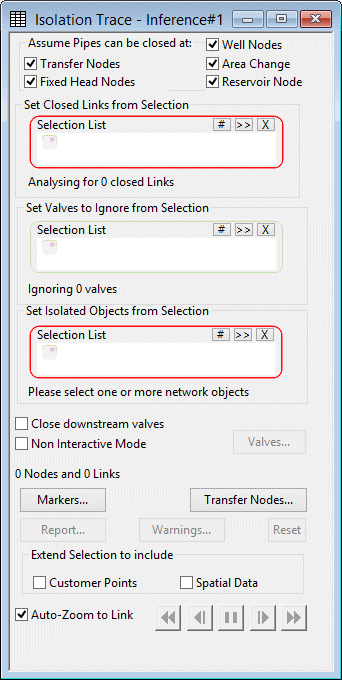

Se abre el cuadro de diálogo (cuando hay una red abierta) seleccionando Herramientas Trazado de aislamiento.

Elemento	Descripción
Asumir que las tuberías pueden cerrarse en	Nodos de pozo Los elementos seleccionados aquí son puntos de contorno en los que el trazado asumirá que se puede cerrar una tubería y, por lo tanto, se detendrá. Nodos de transferencia Cambio de área Nodos de altura piezométrica fija Nodos de depósito
Definir conexiones cerradas de la selección	Opcional si se ha realizado una selección en GeoPlan antes de abrir el cuadro de diálogo. Una selección de conexiones que deben asumirse como disponibles para ser cerradas con fines de aislamiento. Esta selección se puede utilizar además de, o en lugar de, las opciones de punto de contorno establecidas en Asumir que las tuberías se pueden cerrar en. Puede que desee utilizar esta opción si hay ubicaciones conocidas en las que se pueden cerrar conexiones que no se recogerán en Asumir que las tuberías se pueden cerrar en.
Configurar válvulas a Ignorar de selección	Opcional. Selección de válvulas que se pueden ignorar al decidir dónde se pueden cerrar las conexiones. En el modo interactivo, se le preguntará si desea cerrar la conexión correspondiente o dejarla abierta.
Definir objetos aislados a partir de selección	Selección de objetos que se van a aislar en la red. El trazado de aislamiento se iniciará en los vínculos de esta selección.
Cerrar válvulas aguas abajo	Si no se activa, se supone que el cierre de la válvula puede ocurrir en conexiones cuyo cierre cortaría el suministro de agua al área que se está aislando. En el modo interactivo, esto significa que se le pedirá que realice una acción solo en las conexiones ubicadas en el lado aguas arriba de las tuberías que se están aislando. Si se activa, el trazado de aislamiento solicitará el cierre de la válvula para todas las conexiones especificadas en la sección Asumir que las tuberías pueden cerrarse en y cuyo cierre cortaría el área que se va a aislar, independientemente de si se suministra agua a través de dicha conexión. Esto significa que es posible que también se le soliciten vínculos aguas abajo. Esta casilla tiene un efecto similar en el comportamiento del trazado de aislamiento en el modo no interactivo.
Modo no interactivo	Si está activada, establece el trazado de aislamiento en modo no interactivo. Hace que el botón Válvulas esté disponible.
Botones	Válvulas Disponible si el modo no interactivo está activado. Muestra el cuadro de diálogo Válvulas de contorno, que se utiliza para especificar qué tipos de válvula se utilizarán como válvulas de contorno. El trazado funcionará hacia afuera desde los vínculos seleccionados hasta que llegue a las tuberías que se supone que están cerradas, los límites de la red o las válvulas de contorno. Marcadores Abre el cuadro de diálogo Elegir tipos de datos espaciales, que se utiliza para seleccionar los marcadores temporales que se mostrarán en GeoPlan en las conexiones identificadas como supuestamente cerradas y que se cerrarán durante el proceso de trazado de aislamiento. Los marcadores son temporales y se descartarán cuando se restablezca el trazado o cuando se cierre GeoPlan. Si no se requieren marcadores, suprima las entradas en el cuadro de diálogo Elegir tipos de datos espaciales. Nodos de transferencia Abre el cuadro de diálogo Estado de nodo de transferencia, que se utiliza para ver la demanda asociada con los nodos de transferencia de la red y para controlar si una transferencia se considera una demanda o un suministro. Informe Abre el cuadro de diálogo Opciones de informe, que se utiliza para identificar los elementos que se pueden incluir en un informe HTML. Advertencias Se habilita cuando el trazado no ha logrado aislar con éxito los objetos deseados, habiendo agotado todas las posibilidades. Al hacer clic, se muestra un mensaje asociado. Por ejemplo, un mensaje que advierte de que la tubería seleccionada no se puede aislar, pero que de hecho está conectada a un suministro de agua. Restablecer Elimina el historial de trazados y borra todas las selecciones en GeoPlan. Deberá seleccionar un nuevo nodo o vínculo inicial antes de repetir el trazado.
Extender selección para incluir	Puntos de cliente Añade puntos de cliente a los nodos y conexiones que se trazarán y resaltarán como aislados en GeoPlan. Datos espaciales Añade datos espaciales a los nodos y conexiones que se trazarán y resaltarán como aislados en GeoPlan.
Zoom automático a conexión	Se aplica cuando se ejecuta el trazado en modo interactivo. Si se activa, da la opción de que el trazado se acerque automáticamente a la conexión en cuestión en GeoPlan. Si no se activa, la ventana de GeoPlan permanecerá en la configuración actual de posición y zoom.
Controles de trazado	Rebobinar Volver al inicio del trazado Retroceder un paso Retroceder un paso en el trazado Pausa No se utiliza Avanzar fotograma Avanzar un paso en el trazado Avance rápido Avanzar continuamente por el trazado
