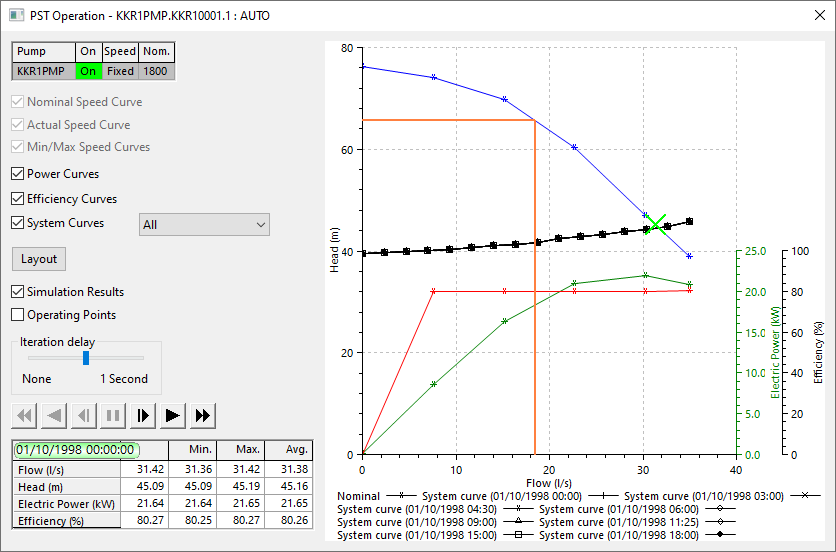

| Opciones de contenido del gráfico
|
Opciones permanentemente disponibles en el cuadro de diálogo que permiten controlar exactamente qué datos se muestran:
|
Curva de velocidad nominal
|
Si está activada, muestra la relación altura/caudal de la bomba a su velocidad nominal (rpm).
|
| Curva de velocidad real
|
Si está activada, muestra la relación altura/caudal a la velocidad simulada actual si es diferente de la velocidad nominal (rpm).
|
| Curvas de velocidad mín./máx.
|
Si está activada, muestra las dos curvas correspondientes a las velocidades mínima y máxima definidas por el usuario (no necesariamente alcanzadas durante el análisis).
|
| Curvas de potencia
|
Si está activada, muestra las curvas correspondientes a la potencia utilizada al operar la bomba de las diversas maneras descritas anteriormente.
|
| Curvas de eficiencia
|
Si está activada, muestra curvas que muestran las eficiencias derivadas para las diversas condiciones de funcionamiento descritas anteriormente.
|
| Curvas del sistema
|
Activa la visualización de las curvas de altura del sistema.
El menú desplegable de la derecha le permite mostrar una curva en particular o todas. Los títulos de las curvas vienen dados por la fecha y la hora de la simulación.
|
|
| Diseño (botón)
|
Cambia el diseño del cuadro de diálogo y el gráfico. Hay varios diseños disponibles haciendo clic en el botón repetidamente.
|
| Opciones y controles de reproducción de simulación
|
Se añaden opciones adicionales al cuadro de diálogo si abre el informe de una estación de bombeo en una simulación completada:
| Resultados de la simulación
|
Si está activada, muestra el punto de funcionamiento actual de la bomba.
|
| Puntos de funcionamiento
|
Si está activada, muestra todos los puntos de funcionamiento de la bomba durante la simulación.
|
| Retraso de iteración
|
Debido a que el cuadro de diálogo solo reproduce los datos de la bomba, en lugar de toda la red, la reproducción a toda velocidad es demasiado rápida para un análisis realista. Puede utilizar este control deslizante para definir un retraso sensible que le permita ver el comportamiento con claridad.
|
| Botones de control de reproducción
|
Puede controlar la repetición de los resultados de la estación de bombeo exactamente de la misma manera que para la repetición de la simulación principal.
|
| Tabla de parámetros
|
Muestra valores importantes en el paso temporal actual, junto con los valores mínimos, máximos y promedio.
|
|
| Menú contextual
|
| Imprimir gráfico
|
Abre el cuadro de diálogo Imprimir para imprimir el gráfico.
|
| Copiar gráfico
|
Copia el gráfico en el portapapeles.
|
| Propiedades del gráfico
|
Abre el cuadro de diálogo Propiedades del gráfico.
|
| Exportar trazados a CSV
|
Abre el cuadro de diálogo Guardar como de Windows para elegir la ubicación y el nombre de un archivo CSV que contenga los datos de seguimiento del gráfico.
|
| Imprimir vista
|
Abre un cuadro de diálogo Imprimir, para imprimir la vista contenida en el cuadro de diálogo.
|
|
