A propos de la boîte de dialogue Nuage de points

Utiliser la boite de dialogue de nuage de points pour voir et éditer les détails d'un élément de nuage de points.

Remarque : La boîte de dialogue Nuage de points est uniquement disponible lors de la création d'inspections pour des machines CNC et manuelles.

Pour afficher la boite de dialogue, double-cliquer sur l'entrée de l'élément dans la séquence d'inspection, ou sélectionner son entrée et appuyer sur les touches Alt+Entrée.

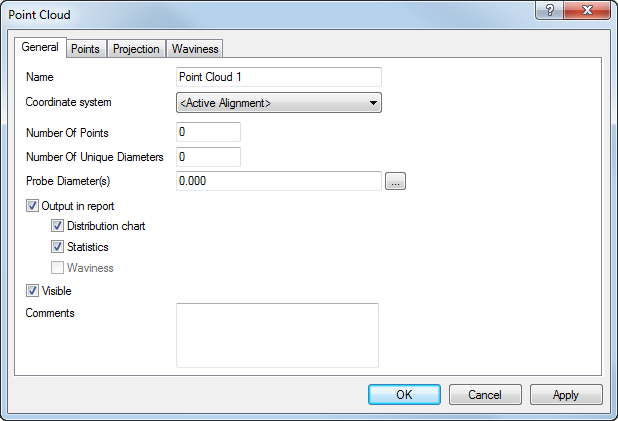

La boîte de dialogue contient les réglages suivants :

Nom — Entrez un nom pour l'élément. Le nom est utilisé dans la séquence d'inspection, dans les onglets Rapport et Info et lors du référencement de l'élément dans autres éléments.

Système de coordonnées — Sélectionnez le dégauchissage par rapport auquel les mesures des éléments seront rapportées.

Pour spécifier le dégauchissage pendant l'inspection, sélectionnez <Dégauchissage actif>. Vous pouvez ensuite sélectionner le dégauchissage dans la liste Dégauchissage actif ou en ajoutant un élément de dégauchissage actif à la séquence d'inspection.

Nombre de points — Spécifie le nombre de points dans le nuage de points.

Nombre de diamètres uniques — Spécifie le nombre des différents palpeurs utilisés pour mesurer les points dans le nuage de points.

Diamètres de palpeur — Spécifie le diamètre des palpeurs utilisés pour mesurer les points dans le nuage de points. Cette valeur est utilisée pour calculer le décalage du centre de palpeur depuis la surface de palpeur. Pour spécifier le diamètre de palpeur pour un nuage de points importé, cliquer sur , entrer le diamètre dans la boite Nouveau diamètre de palpeur et cliquer sur OK.

Ajouter au rapport — Cocher cette case pour afficher le résultat dans le rapport :

• Diagramme de distribution — Cocher cette case pour afficher la distribution de tolérance pour le nuage de points.
• Statistiques — Cocher cette case pour afficher les statistiques pour le nuage de points.
• Ecart de forme — Cocher cette case pour afficher le pourcentage d'écart de forme pour le nuage de points. La case est cochable uniquement quand vous cochez la case Calculer l'écart de forme dans l'onglet Point d'inspection de la boîte de dialogue Paramètres de mesure.

Visible — Cocher cette case pour afficher le nuage de points dans la vue CAO. Décocher cette case pour masquer le nuage de points.

Commentaires — Utiliser cette boite pour enregistrer des informations supplémentaires à propos du nuage de points.

Points — Liste les détails de chaque point dans le nuage de points. Pour retirer des points du nuage de points, sélectionner leurs entrées dans la liste, puis cliquer sur Supprimer les points.

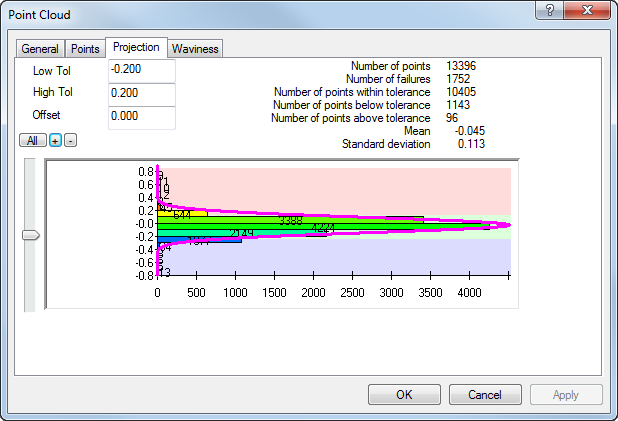

Projection — Montre la distribution des déviations depuis la nominale CAO.

Cliquez sur :

• pour afficher la distribution de tous les points du nuage de points.
• pour zoomer sur le graphique.
• pour dézoomer du graphique.
Conseil : Quand seulement une partie de la distribution est visible, utiliser le curseur sur la gauche du graphique pour contrôler quelle section est affichée.

Tolérances — Entrer une valeur dans la boite Tol. inf. et dans la boite Tol. sup. pour spécifier l'intervalle de tolérance pour le nuage de points. Quand vous avez spécifié les tolérances pour un nuage de points :

• Le vert indique une mesure qui est dans la zone de tolérance.
• Le rouge indique que mesure est au-dessus de la zone de tolérance.
• Le bleu indique que la mesure est en dessous de la zone de tolérance.

Décalage — Spécifie le décalage de surface des points dans le nouveau nuage de points. Le décalage est normal à la surface au point palpé, avec des valeurs de décalage positives dans la direction du palpeur.

Ecart de forme — L'écart de forme décrit les irrégularités largement espacées qui peuvent être causées par des problèmes dans le processus de fabrication, par exemple, les vibrations de la machine. Pour chaque point, PowerInspect calcule la différence entre les points environnants le plus haut et le plus bas dans un diamètre spécifié. Il rapporte ensuite le nombre de différences se trouvant dans une valeur maximale spécifiée en pourcentage du total des points : plus le pourcentage de l'écart de forme est élevé, plus la surface est lisse.

Remarque : Pour permettre à PowerInspect de calculer le pourcentage d'écart de forme, vous devez cocher la case Calculer l'écart de forme dans l'onglet Point d'inspection de la boîte de dialogue Paramètres de mesure.

Entrez :

• la largeur pour spécifier le diamètre de comparaison.
• le maximum pour spécifier la tolérance d'écart de forme.
Conseil : Pour calculer le pourcentage d'écart de forme pour les points projetés sur une surface individuelle, utilisez l'onglet CAO pour sélectionner sur quels niveaux PowerInspect ne doit pas projeter les points, puis projetez le nuage de points.

Cliquez sur OK pour fermer la boîte de dialogue et enregistrer les changements.
