Les groupes de points d'arête CNC mesurent les arêtes d'une pièce en suivant un parcours de palpeur. Utilisez-les lorsque vous souhaitez automatiser l'inspection, ou lorsque vous souhaitez vous assurer que les mêmes points sont palpés dans chaque Mesure d'un document.
Remarque : Les groupes de points d'arête CNC sont uniquement disponibles lors de la création d'inspections pour des machines CNC et manuelles.
Pour créer le parcours de palpeur pour un groupe de points d'arête CNC :
- Dans l'onglet Formes, désélectionnez le bouton Générer parcours de palpeur.
- Cliquez sur Accueil > Créer > Forme > Groupe d'arête CNC. Un groupe d'inspection est ajouté à la séquence d'inspection et la boite de dialogue d'inspection d'arête s'affiche dans l'onglet Formes.
- Dans la boite de dialogue d'inspection d'arête, sélectionnez la méthode de palpage AutoTouchTrigger avec laquelle vous voulez générer le parcours de palpeur. Sélectionnez :

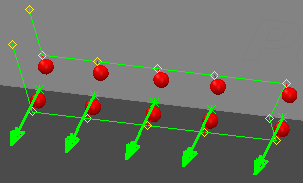

- SurfaceSurfaceProbing pour palper tous les points de surface avant le palpage des points d'arête correspondant. Par exemple :

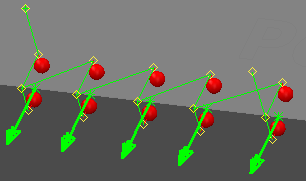

- SurfaceEdgeProbing pour alterner entre le palpage des points de surface et des points d'arête. Par exemple :
- SurfaceSurfaceProbing pour palper tous les points de surface avant le palpage des points d'arête correspondant. Par exemple :
- Positionnez le curseur sur le modèle CAO près de l'arête que vous voulez inspecter. Quand un triangle est affiché le long de l'arête, double-cliquez sur le modèle pour spécifier l'emplacement d'un point de palpage.
- Répétez l'étape 4 pour ajouter plus de points.
- Complétez les paramètres dans la boite de dialogue d'inspection d'arête, puis cliquez sur
pour créer le groupe.
Remarque : Avant d'exécuter l'inspection, vérifiez les distances d'approche et de retrait pour le groupe et ajustez-les, si nécessaire.
Pour voir et mettre à jour les réglages du groupe, cliquer avec le bouton droit sur le groupe dans la séquence d'inspection et sélectionner Modifier l'élément depuis le menu contextuel.
