Pour éditer un groupe de points d'arête guidés

Utilisez la boîte de dialogue Groupe d'inspection : points d'arête pour spécifier les détails d'un groupe d'arêtes guidé.

Remarque : Les groupes d'arête guidés sont uniquement disponibles lors de la création d'inspections pour des machines CNC et manuelles.

Pour afficher la boite de dialogue, double-cliquez sur le nom du groupe dans la gamme.

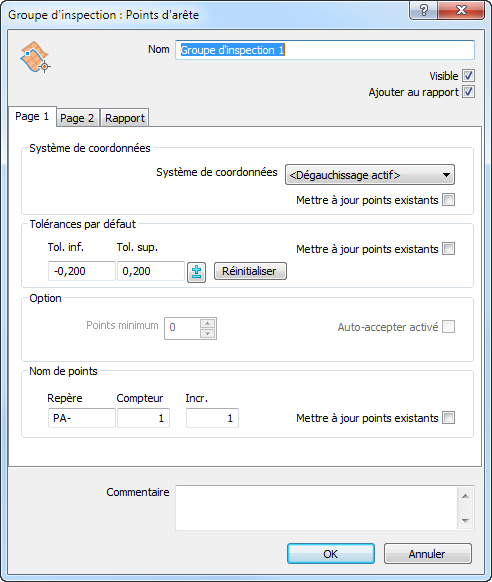

La boite de dialogue contient les réglages suivants :

Nom — Entrez un nom pour l'élément. Le nom est utilisé dans la séquence d'inspection, dans les onglets Rapport et Info et lors du référencement de l'élément dans d'autres éléments.

Visible — Cochez cette case pour afficher l'élément dans la vue CAO.

Ajouter au rapport — Cochez cette case pour inclure l'élément dans le rapport.

Système de coordonnées — Sélectionnez le dégauchissage par rapport auquel les mesures des éléments seront rapportées.

Pour spécifier le dégauchissage pendant l'inspection, sélectionnez <Dégauchissage actif>. Vous pouvez ensuite sélectionner le dégauchissage dans la liste Dégauchissage actif ou en ajoutant un élément de dégauchissage actif à la séquence d'inspection.

Mettre à jour les points existants — Cochez cette case pour appliquer le système de coordonnées sélectionné aux éléments déjà dans le groupe.

Tolérances par défaut — Entrez les distances maximum à partir de la surface nominale à laquelle les points sont dans la tolérance. Cochez la case Mettre à jour les points existants pour appliquer les valeurs aux points déjà dans le groupe.

Sélectionnez Réinitialiser pour revenir aux valeurs par défaut dans la boite de dialogue Paramètres de mesure.

Noms des points — Entrez une étiquette, un compteur et un incrément pour contrôler la dénomination des points ajoutés au groupe. Cochez la case Mettre à jour les points existants pour appliquer les règles aux points déjà dans le groupe.

• Etiquette spécifie le préfixe ou le suffixe des noms de points dans le groupe. Entrez le caractère de pourcentage (%) avant le texte pour l'afficher en suffixe.

Pour baser les étiquettes sur le nom de la surface sur laquelle les points sont projetés, cochez la case Utiliser la surface projetée comme préfixe du nom du point sur la page Inspection de surface de la boite de dialogue Options.

• Le compteur spécifie le premier nombre du nom du point.
• Incr. spécifie l'incrément pour le nom du point. Par exemple, lorsque le compteur affiche 3 et Incr. est de 2, les points sont renumérotés en 3, 5, 7…

Cochez la case Mettre à jour les points existants pour appliquer les changements aux points existants. Par exemple :

• Si un groupe contient les points nommés PS-1, PS-3, PS-4 et PS-6, et que vous définissez l'étiquette sur PS-%-Part1, le compteur à 1 et l'incrément à 1, la séquence devient PS-1-Part1, PS-2-Part1, PS-3-Part1 et PS-4-Part1.
• Si un groupe contient PS-1, PS-3, PS-4 et PS-6, et que vous définissez l'étiquette sur %-PS, le compteur à 100 et l'incrément à 20, la séquence devient 100-PS, 120-PS, 140-PS et 160-PS.

Commentaire — Entrez n'importe quelle note et information supplémentaire à propos du groupe.

Décalage par défaut — Entrer les valeurs pour compenser l'épaisseur de la pièce. Les valeurs positives décalent les nominales vers le palpeur.

• Surface — Entrer le décalage pour les nominales de point de surface. Cette valeur peut être utilisée pour compenser l'épaisseur d'une presse (généralement une valeur positive), ou un gap frontal pour une électrode (généralement une valeur négative). Le décalage est perpendiculaire à la surface au point palpé.
• Arête — Entrez le décalage pour les nominales de point d'arête. Le décalage est perpendiculaire à l'arête de la surface au point palpé.

Cochez la case Mettre à jour les points existants pour appliquer les valeurs aux points déjà dans le groupe. Sélectionnez Réinitialiser pour revenir aux valeurs par défaut dans la boite de dialogue Paramètres de mesure.

Niveaux personnalisés — Par défaut, PowerInspect projette les points d'inspection sur la surface la plus proche. Pour exclure des surfaces de l'utilisation, cochez la case Utiliser niveaux perso et cliquez sur Niveaux. Cocher la case Mettre à jour les points existants pour appliquer les exclusions aux points déjà dans le groupe.

Pour spécifier les surfaces qui peuvent être utilisées pour ce groupe :

1. Cochez la case Utiliser les niveaux perso, puis cliquez sur le bouton Niveaux. La boite de dialogue Sélection d'objet CAO s'affiche.
2. Cliquez sur pour développer les dossiers et afficher les entrées des niveaux et objets CAO.
3. Cochez les cases des entrées que vous voulez rendre disponibles pour l'inspection ; décochez les cases de votre choix pour les exclure de l'inspection.
4. Cliquez sur OK pour enregistrer les changements et fermer la boite de dialogue.
5. Cochez la case Mettre à jour les points existants pour appliquer la sélection de niveau aux points déjà dans le groupe.

Arête — Sélectionnez cette option pour inspecter une arête plane.

Arête arrondie — Sélectionnez cette option pour inspecter une arête arrondie et entrez le rayon interne de l'arrondi dans la case Rayon.

Rapport — Sélectionnez cet onglet pour spécifier les paramètres de mise en page du groupe d'inspection dans le rapport : Sélectionnez :

• Liste de points pour afficher la liste de points dans le groupe.
• Répéter la vue CAO sur chaque page si le groupe contient un élément Rapport de vue CAO et que vous voulez afficher la vue CAO sur chaque page des résultats du groupe. Si le groupe contient :
  • • aucun élément de vue CAO pour rapport de contrôle, cocher la case n'a aucun effet.
    • un élément de vue CAO pour rapport de contrôle, la vue CAO apparaît sur chaque page du rapport sur lesquelles les données du groupe sont affichées. Chaque vue CAO n'affiche que les points listé sur cette page.
    • plusieurs élément de vue CAO pour rapport de contrôle, chaque vue CAO affiche les points qui les précédent dans le groupe.
  • Diagramme de tolérance pour afficher la tolérance pour chaque point en comparaison à l'intervalle de tolérance.
  • Tableau de statistiques pour afficher les statistiques pour le groupe.
  • Diagramme de distribution pour afficher la distribution de tolérance pour le groupe.
  • Enregistrer par défaut pour utiliser les paramètres de mise en page comme défauts pour les nouveaux groupes dans le rapport.

Cliquez sur OK pour fermer la boite de dialogue et enregistrer les changements.
