Vous pouvez choisir l’équipement de départ/de fin et le piquage dans la liste des lignes P&ID. Ces composants sélectionnés peuvent ensuite être placés en tant qu’équivalents Plant 3D mappés dans le modèle.
L’équipement de départ (DE)/de fin (À) et le piquage sont répertoriés sous chaque groupe de lignes.
- Ouvrez un modèle Plant 3D.
- Dans le ruban, cliquez sur l'onglet Début
groupe de fonctions Insertion de pièce Liste de lignes P&ID.

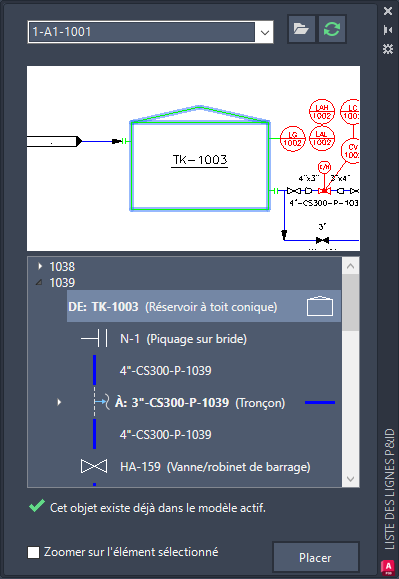

- Dans la fenêtre Liste de lignes P&ID, effectuez les opérations suivantes :
- Dans la liste déroulante, cliquez sur le dessin P&ID dont vous souhaitez afficher les lignes et les composants.
- Dans l'arborescence, développez le groupe de lignes de tuyauterie. Cliquez sur un équipement.
- Cliquez sur Positionner.
Remarque : Si une étiquette de piquage donnée existe dans le gabarit d’équipement Plant 3D, toutes les valeurs de propriété des piquages sont copiées dans les piquages Plant 3D correspondants. - Après avoir placé l’équipement P&ID, effectuez les opérations suivantes :
- Dans l’arborescence, cliquez sur un piquage.
- Cliquez sur Positionner.
