Pour placer des vannes, raccords et instruments intégrés

Vous pouvez choisir des vannes, raccords et instruments intégrés dans la Liste de lignes P&ID et placer des équivalents Plant 3D mappés dans le modèle.

Les vannes, raccords et instruments intégrés sont répertoriés sous chaque groupe de lignes.

Si un objet P&ID est associé à plusieurs objets Plant 3D, vous pouvez spécifier l'objet Plant 3D lorsque vous l'insérez dans votre dessin.

  1. Ouvrez un modèle Plant 3D.
  2. Dans le ruban, cliquez sur l'onglet Début groupe de fonctions Insertion de pièce Liste de lignes P&ID.

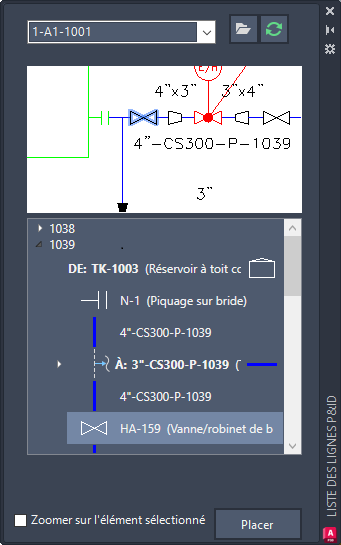

  3. Dans la fenêtre Liste de lignes P&ID, effectuez les opérations suivantes :
    • Dans la liste déroulante, cliquez sur le dessin P&ID dont vous souhaitez afficher les lignes et les composants.
    • Dans l'arborescence, développez le groupe de lignes de tuyauterie. Cliquez sur un élément (p. ex. Vanne de barrage).
    • Cliquez sur Positionner.
    Remarque : Lorsque vous placez des éléments non mappés, la boîte de dialogue Pièces personnalisées s’affiche. Vous pouvez suivre les étapes de la boîte de dialogue pour créer des pièces personnalisées.
  4. Effectuez l’une des opérations suivantes :
    • Si le diamètre nominal et la spécification des tuyauteries correspondent, passez à l'étape 5.

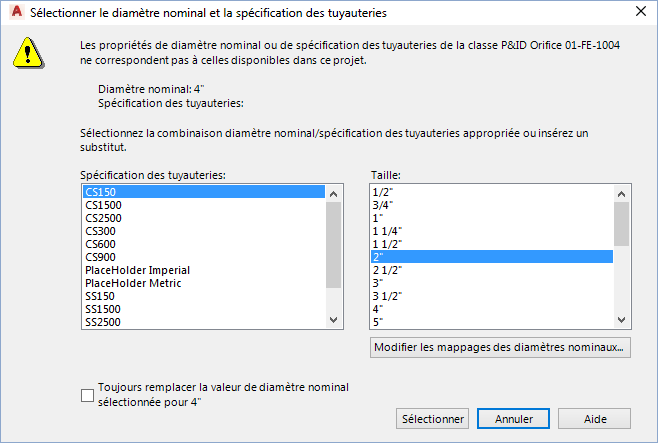

    • Si le diamètre nominal et la spécification des tuyauteries ne correspondent pas, effectuez les opérations suivantes dans la boîte de dialogue Sélectionner le diamètre nominal et la spécification des tuyauteries :
      • Sous Spécification des tuyauteries, cliquez sur une spécification (p. ex. CS150).
      • Sous Diamètre nominal, sélectionnez un diamètre (p. ex. 4").
      • Si vous êtes sûr que votre choix est exact pour toutes les situations, activez la case à cocher Toujours remplacer la valeur de diamètre nominal sélectionnée pour [diamètre nominal]. (Les spécifications des tuyauteries ne sont pas enregistrées avec le diamètre nominal.)
      • Si le diamètre nominal qui vous intéresse n'est pas disponible, cliquez sur Modifier les mappages des diamètres nominaux pour modifier le fichier de mappage par défaut.
      • Cliquez sur Sélectionner.
  5. Effectuez l’une des opérations suivantes :
    • Si la classe d'objet P&ID est associée à une seule classe Plant 3D, passez à l'étape 6.
    • Si la classe d'objet P&ID est associée à plusieurs classes Plant 3D, dans la boîte de dialogue Sélectionner une classe 3D, cliquez sur une classe Plant 3D. Cliquez sur Positionner.
  6. Dans la zone de dessin, cliquez sur un point d’un tuyau pour spécifier l’emplacement de l’instrument intégré.
  7. Appuyez sur Entrée.
