Sélection du modèle physique structurel

Physique vers Analytique pour les bâtiments 2025.2 automatise le modèle analytique pour la plupart des éléments structurels.

Certains éléments, même s’ils sont créés en tant qu’objets structurels Revit, n’ont pas besoin d’être représentés dans le modèle analytique (par exemple, les parapets, les cloisons, etc.).

Comme l’outil d’automatisation analyse tous les éléments structurels de votre sélection, il est très important d’isoler ceux pour lesquels vous souhaitez créer la représentation analytique.

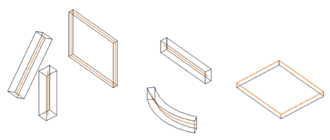

Éléments physiques pour lesquels le processus de création du modèle analytique peut être automatisé

• Poteaux porteurs : poteaux verticaux et inclinés.
• Ossatures : poutres droites et poutres incurvées en arc.
• Sols
• Radiers
• Murs : murs en ligne droite.




Remarque : La création de poutres splines et de murs incurvés ne peut pas être automatisée. Ces éléments ne peuvent être créés que manuellement, de préférence après la génération de la représentation analytique pour les autres éléments structurels par l’automatisation.

Éléments physiques et leur représentation analytique associée

L’automatisation crée une représentation analytique associée pour chaque élément physique structurel sous la forme de membres analytiques pour les éléments linéaires ou de panneaux analytiques pour les éléments planaires.

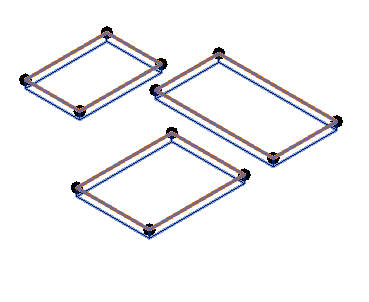

Remarque : Pour les sols à plusieurs contours fermés, le processus d’automatisation crée un modèle analytique associé pour chaque contour fermé.

La position par défaut de l’élément analytique créé est :

• Par l’axe géométrique des éléments linéaires.
• Au milieu du mur porteur.
• Au-dessus du plancher/radier.

Le modèle analytique sera aligné et ajusté ultérieurement, en fonction des règles d’ alignement et de connectivité spécifiques.

Les propriétés héritées par le membre analytique de son équivalent physique sont les suivantes :

• Matériau
• Rôle structurel
• Section transversale : sous la forme Famille et Type.
• Rotation de la section.

Les propriétés héritées par le groupe de fonctions analytique de son équivalent physique sont les suivantes :

• Matériau
• Rôle structurel
• Épaisseur de couche structurelle

Simplification de la représentation analytique

Physique vers Analytique pour les bâtiments 2025.2 évalue certaines particularités du modèle physique lors de la création de la représentation analytique :

• Les découpes effectuées par la jonction structurelle dans les éléments physiques sont ignorées :


• Les panneaux analytiques des sols et radiers physiques sont créés en fonction du contour précis de l’élément physique correspondant.
