Vous pouvez afficher les résultats des simulations de disponibilité du débit incendie sur la version des résultats de la vue tabulaire Nœud du tableau Nœuds ou sous forme de graphique de disponibilité au niveau d’un nœud individuel.
Graphiques relatifs aux nœuds individuels
Pour afficher un graphique à un nœud individuel, suivez les instructions de la rubrique Représentation graphique des données d’un objet réseau.
Deux champs de résultats supplémentaires apparaissent lors de l’affichage des résultats de la simulation de débit incendie :
- Débit (analyse FFA) : débit incendie maintenu.
- Pression résiduelle (analyse FFA) : pression résiduelle après prise en compte du débit incendie.
Vous pouvez également visualiser ces mêmes résultats sous forme de tableau.

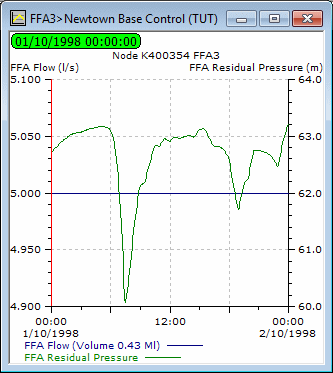

Représentation graphique d’un nœud individuel
Tableaux des résultats de nœud
Vous pouvez afficher les résultats dans des vues tabulaires tout en relançant une simulation.
La vue tabulaire Nœud du tableau Nœuds inclut les champs de résultats Débit (analyse FFA) et Pression résiduelle (analyse FFA). Il s’agit de champs variables dans le temps dont les valeurs évoluent au fil de la relecture.

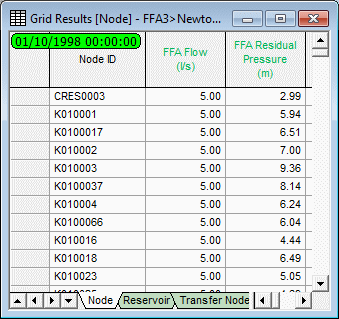

Vue tabulaire Nœud (version des résultats)
Autres résultats
Vous pouvez utiliser la fonctionnalité de résultats sur les étiquettes pour afficher les résultats de débit d’incendie variables dans le temps pour des nœuds individuels lors de la visualisation d’une relecture de simulation dans la fenêtre GeoPlan.
Vous pouvez également consulter un instantané des résultats variables dans le temps d’un nœud individuel dans la feuille de propriétés correspondante. Voir la rubrique À propos des résultats sur les feuilles de propriétés.
Résultats aux points de consommation
Tous les points de consommation du réseau présentent un champ de résultats Pression résiduelle (analyse FFA). Vous pouvez créer un graphique pour un point de consommation individuel, comme décrit ci-dessus.
