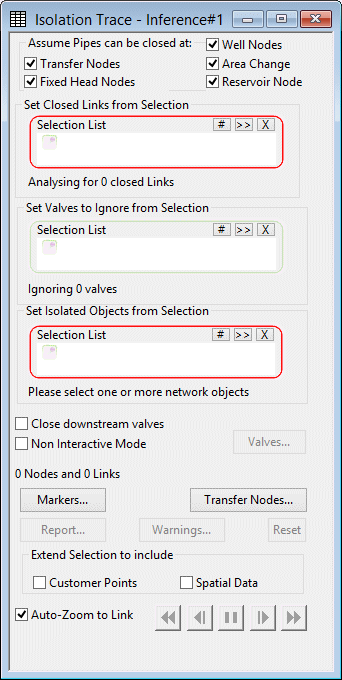

Boîte de dialogue Tracé d’isolement

Cette boîte de dialogue permet de contrôler le processus de tracé d’isolement.

Le tracé d’isolement permet de déterminer les vannes les plus proches à fermer afin d’isoler une ou plusieurs canalisations sélectionnées. Le tracé s’étend des liens sélectionnés vers l’extérieur jusqu’à ce que l’outil de traçage atteigne les points de limite prédéfinis.

Pour ouvrir la boîte de dialogue lorsqu’un réseau est ouvert, choisissez Outils Tracé d’isolement.

Élément	Description
Supposer que les conduites peuvent être fermées à	Nœuds de captage Les éléments sélectionnés ici sont des points de limite où le tracé s’arrête, car il suppose qu’une canalisation peut être fermée. Nœuds d’import/export Modification de la surface Nœuds de charge fixe Nœuds de réservoirs
Définir les liens fermés à partir de la sélection	Facultatif si une sélection a été effectuée dans le GeoPlan avant l’ouverture de la boîte de dialogue. Sélection de liens qui doivent être considérés comme disponibles afin d’être fermés à des fins d’isolement. Cette sélection peut être utilisée en plus ou à la place des options de point de limite définies dans « Supposer que les conduites peuvent être fermées à ». Vous pouvez utiliser cette option s’il existe des emplacements connus où des liens pouvant être fermés ne seront pas sélectionnés dans « Supposer que les canalisations peuvent être fermées à ».
Définir les vannes à ignorer dans la sélection	Facultatif. Sélection de vannes pouvant être ignorées lors du choix de l’emplacement des liens pouvant être fermés. En mode interactif, vous serez invité à préciser si vous souhaitez fermer le lien correspondant ou le laisser ouvert.
Définir les objets isolés à partir de la sélection	Sélection d’objets à isoler sur le réseau. Le tracé d’isolement commence à partir du ou des liens de cette sélection.
Fermer les vannes en aval	Si cette option n’est pas cochée, on suppose que la fermeture de la vanne peut se produire au niveau des liens dont la fermeture couperait l’approvisionnement en eau de la zone en train d’être isolée. En mode interactif, cela signifie que vous serez invité à effectuer une action uniquement sur les liens situés du côté amont de la ou des canalisations en train d’être isolées. Si cette option est activée, le tracé d’isolement demandera la fermeture de la vanne pour tous les liens spécifiés dans la section « Supposer que les conduites peuvent être fermées à » et dont la fermeture couperait la zone à isoler, qu’il y ait ou non de l’eau fournie par les liens en question. Cela signifie que vous pouvez également être invité à effectuer une action sur des liens en aval. Cette case à cocher a un effet similaire sur le comportement du tracé d’isolement en mode non interactif.
Mode non interactif	Si cette option est cochée, le tracé d’isolement passe en mode non interactif. Le bouton Vannes devient disponible.
Boutons	Vannes Disponible si le mode non interactif est coché. Affiche la boîte de dialogue Vannes de limite, qui permet de spécifier les types de vannes à utiliser comme vannes de limite. Le tracé s’étend des liens sélectionnés vers l’extérieur jusqu’à ce qu’il atteigne les canalisations supposées fermées, les limites du réseau ou les vannes de limite. Marqueurs Ouvre la boîte de dialogue Choisir les types de données spatiales, qui permet de sélectionner les marqueurs temporaires à afficher sur le GeoPlan au niveau des liens identifiés comme étant supposés fermés et devant être fermés pendant le processus de tracé d’isolement. Les marqueurs sont temporaires et seront effacés à la réinitialisation du tracé ou à la fermeture du GeoPlan. Si les marqueurs ne sont pas nécessaires, supprimez les entrées dans la boîte de dialogue Choisir les types de données spatiales. Nœuds d’import/export Ouvre la boîte de dialogue Statut du nœud d’import/export, qui permet d’afficher la demande associée aux nœuds d’import/export dans le réseau et de contrôler si un import/export est considéré comme une demande ou une offre. Rapport Ouvre la boîte de dialogue Options de rapport, qui permet d’identifier les éléments pouvant être inclus dans un rapport HTML. Avertissements Cette option est activée lorsque le tracé n’a pas réussi à isoler les objets souhaités et a épuisé toutes les possibilités. Lorsque vous cliquez dessus, un message associé s’affiche. Il peut s’agir, par exemple, d’un message avertissant que la canalisation sélectionnée ne peut pas être isolée mais qu’elle est en fait connectée à une alimentation en eau. Réinitialiser Supprime l’historique de tracé et efface toutes les sélections dans le GeoPlan. Vous devrez sélectionner un nouveau nœud ou lien de départ avant de répéter le tracé.
Étendre la sélection pour inclure	Points de consommation Ajoute des points de consommation aux nœuds et aux liens qui seront tracés et indiqués comme isolés sur le GeoPlan. Données spatiales Ajoute des données spatiales aux nœuds et aux liens qui seront tracés et indiqués comme isolés dans le GeoPlan.
Zoom automatique sur le lien	Applicable lors de l’exécution du tracé en mode interactif. Si cette option est cochée, donne la possibilité au tracé de zoomer automatiquement sur le lien en question sur le GeoPlan. Si cette option n’est pas cochée, la fenêtre GeoPlan conserve la position et le paramètre de zoom actuels.
Contrôles de tracé	Rembobiner Retour au début du tracé Reculer Reculer d’une étape sur le tracé Pause Non utilisé Avancer Avancer d’une étape sur le tracé Avance rapide Avancer en continu dans le tracé
