Boîte de dialogue Sélectionner les objets à représenter graphiquement

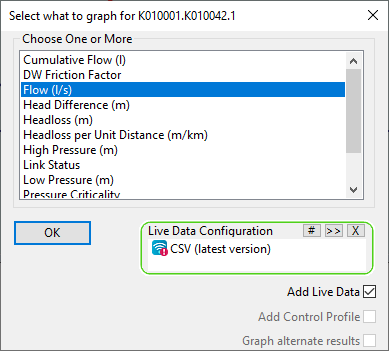

Cette boîte de dialogue permet de choisir les données temporelles à représenter sous forme de graphique. La liste est adaptée au type d’objet réseau sélectionné.

La boîte de dialogue s’affiche lorsque vous visualisez les résultats de la simulation à l’aide de l’outil (Graphique) de la barre d’outils Outils.

Élément	Description
Choisissez une ou plusieurs options	Répertorie les attributs qui peuvent être représentés graphiquement. Le ou les éléments sélectionnés seront représentés graphiquement.
Configuration des données actives	Si des données actives sont associées à la simulation dans la fenêtre active actuelle, cette zone sera automatiquement renseignée avec la configuration de données actives associée. Vous pouvez également glisser-déposer une configuration de données actives dans la zone de sélection, ou utiliser le bouton Parcourir pour en ajouter une.
Ajouter des données actives	Ajoute un tracé supplémentaire affichant les valeurs des données actives provenant d’un Point de données actives, Flux de données actives ou Flux composite de données actives. Disponible si l’objet réseau pour lequel vous créez un graphique est associé à des données actives valides et si un attribut approprié a été sélectionné pour la représentation graphique. Conseil : le flux de données actives et le flux composite des données actives peuvent être utilisés directement sans avoir à créer un point de données actives au préalable.
Ajouter un profil de contrôle	Ajoute un tracé supplémentaire indiquant les valeurs du profil de contrôle. Disponible lors de la création d’un graphique des attributs de débit, de pression ou de profondeur pour les objets suivants : Nœuds qui sont des nœuds de contrôle pour les composants suivants : Station de pompage, où le mode de contrôle est défini sur PROF. Vanne, où l’ID de mode est défini sur PRV ou PSV. Station de pompage, où le mode de contrôle est défini sur FLOW. Vanne, où l’ID de mode est défini sur FRV.
Autres résultats sous forme de graphique	Représente graphiquement les attributs des deux simulations actuellement chargées dans la fenêtre GeoPlan. Si cette option est désactivée, seuls les résultats du premier jeu de résultats de simulation sont affichés dans le graphique. Disponible lors de la comparaison des résultats dans un GeoPlan.
OK	Affiche la vue graphique.
