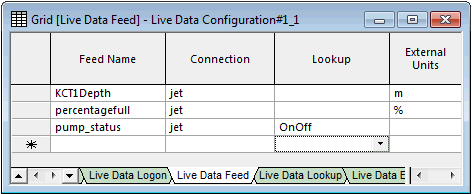

Tableau Données actives –- Vue Flux de données actives

Cette vue permet de spécifier les connexions aux flux dans une ou plusieurs bases de données de télémétrie.

Pour afficher la vue, double-cliquez sur un objet de configuration de données actives dans la fenêtre Groupe de modèles, puis sélectionnez l’onglet Flux de données actives.

Remarques :

• Les données de cette vue peuvent être saisies manuellement ou mises à jour par lot à partir de fichiers CSV (à l’aide du Centre d’importation de données ouvertes) ou directement à partir d’Info360 (voir Connexion à la télémétrie Info360).
• Les connexions aux bases de données de télémétrie sont configurées dans la vue Connexion aux données actives.
• Les flux de télémétrie sont liés à des points de données actives dans la vue Point de données actives. Les points de données actives sont à leur tour associés à un objet réseau dans le contrôle via le champ ID de point de données actives.
• Certains champs peuvent être désactivés (grisés) pour certains types de bases de données. Pour obtenir une liste des types de bases de données pris en charge, voir la rubrique Vue Connexion aux données actives.
• Les données de cette vue sont utilisées pour générer l’ID des points de données actives, ainsi que les données à partir du point de données actives et du flux composite des données actives.

Élément	Description
Colonne la plus à gauche	Si vous cliquez dessus, la ligne entière est sélectionnée. Un triangle vers l’avant indique la ligne actuelle. Un astérisque indique où un nouvel objet peut être créé en saisissant ses détails (dans ce cas, en sélectionnant une table de recherche).
Champs	Nom de flux Nom d’utilisateur du flux de données de télémétrie. Connexion Liste déroulante des connexions dans le tableau Connexion aux données actives. Rechercher Liste déroulante des tables de recherche dans le tableau Recherche dans les données actives (extraite du champ Recherche - nom). Un champ Recherche vide indique qu’aucune table de recherche n’est utilisée pour le flux. Si nécessaire, sélectionnez une table de recherche dans la liste. Conseil : chaque fois qu’une table de recherche est utilisée pour un flux, les champs Décalage et Facteur associés (voir ci-dessous) sont désactivés et ne sont pas utilisés lors de l’extraction des données à partir de la télémétrie. Unités externes Spécifie les unités de mesure utilisées dans le flux de télémétrie. Pour en savoir plus sur les unités disponibles dans InfoWorks WS Pro, voir la rubrique Informations sur les unités. Décalage Valeur constante ajoutée à chaque donnée importée du fichier. La valeur de décalage est appliquée après le facteur de multiplication (voir Facteur, ci-dessous), mais avant la valeur de filtre (voir Filtre minimum et Filtre maximum, ci-dessous). Facteur Coefficient multiplicateur appliqué à chaque donnée importée du fichier. Le facteur de multiplication est appliqué avant la valeur de décalage (voir Décalage, ci-dessus), et la valeur de décalage est appliquée avant la valeur de filtre (voir Filtre minimum et Filtre maximum, ci-dessous). Type dérivé ~ Pas de temps Si ce champ est défini sur un nombre de minutes, l’adaptateur de données actives renvoie des valeurs à intervalles réguliers et utilise l’interpolation si nécessaire. Pour les états de pompe, il renvoie la valeur la plus récente à chaque pas de temps. Par exemple, si la pompe s’allume à 9h45 et que le pas de temps est de 60 minutes, il renvoie la valeur « on » à 10h00. Les pas de temps disponibles sont 5 minutes, 10 minutes, 15 minutes, 20 minutes, 30 minutes et 60 minutes. Si vous sélectionnez Aucun, toutes les valeurs seront enregistrées. Fenêtre de temps (min) Désactivée pour les bases de données PI et iHistorian, ainsi que pour l’API PI Web. Fenêtre de temps dans laquelle les données actives doivent être extraites en fonction de l’heure de début de la simulation de projection. Par exemple, si la fenêtre de temps est de 30 minutes, les données actives situées entre 15 minutes avant le début et 15 minutes après le début de la simulation sont extraites. Adaptateur Adaptateurs actuellement pris en charge. Le seul adaptateur disponible à l’heure actuelle est l’adaptateur générique. Nom de la table Désactivé pour les bases de données PI, iHistorian, ClearSCADA, Info360 et Info360.com, ainsi que pour l’API PI Web. Pour les fichiers CSV : liste déroulante contenant tous les fichiers figurant à l’emplacement que vous avez spécifié sous Nom de fichier/Dossier sur la page Connexion aux données actives. Choisissez un fichier contenant des données CSV. Autres cas : nom de la table dans la base de données de télémétrie contenant le flux de données actives. Colonne de champ de données Désactivé pour les bases de données PI, iHistorian, ClearSCADA, Info360 et Info360.com, ainsi que pour l’API PI Web. Colonne de la table (spécifiée dans le champ Tableau) qui contient les valeurs de données surveillées. Colonne de champ de date/heure Désactivé pour les bases de données PI, iHistorian, ClearSCADA, Info360 et Info360.com, ainsi que pour l’API PI Web. Colonne de la table (spécifiée dans le champ Tableau) qui contient les données d’horodatage. Champ utilisateur 1 à 3 Désactivé pour les bases de données PI, iHistorian, ClearSCADA, Info360 et Info360.com, ainsi que pour l’API PI Web. Permet de déterminer les valeurs à obtenir si la table de la base de données de télémétrie contient des valeurs de données pour plusieurs flux. Les champs Champ utilisateur et Valeur utilisateur sont utilisés pour renseigner la clause Where d’une instruction SQL. Exemple DateTime Value Feed 2014-01-01 00:00 5 ResA 2014-01-01 00:00 4,5 ResB 2014-01-01 00:15 5,1 ResA 2014-01-01 00:15 4,6 ResB Pour obtenir les données actives pour ResA : Colonne de champ de données = Value Colonne de champ de date/heure = DateTime Champ utilisateur 1 = Feed Valeur utilisateur 1 = ResA Valeur du champ utilisateur 1 à 3 Désactivé pour les bases de données PI, iHistorian, ClearSCADA, Info360 et Info360.com, ainsi que pour l’API PI Web. Permet de déterminer les valeurs à obtenir si la table de la base de données de télémétrie contient des valeurs de données pour plusieurs flux. Les champs Champ utilisateur et Valeur utilisateur sont utilisés pour renseigner la clause Where d’une instruction SQL. (Voir l’exemple du Champ utilisateur 1 à 3 ci-dessus.) Nom du repère Activé pour les connexions aux bases de données PI, iHistorian, ClearSCADA et Info360, à l’API PI Web et à Generic (Rest). Nom de l’étiquette dans la base de données qui contient le flux de données actives. Une étiquette est un identifiant unique pour un flux de données (ou point). Durée Info360 S’applique aux bases de données Info360. Intervalle de temps au cours duquel l’agrégation est effectuée. Voir le champ Type de série Info360 ci-dessous. Type de série Info360 S’applique aux bases de données Info360. Type d’agrégation effectuée : Moyenne : moyenne sur l’intervalle de temps Ouvrir : valeur au début de l’intervalle de temps Fermer : valeur à la fin de l’intervalle de temps Élevée : valeur maximale dans l’intervalle de temps Faible : valeur minimale dans l’intervalle de temps Seuil de modification du filtre Utilisez cette option avec la valeur Durée minimale (min) du filtre pour exclure les données indésirables, par exemple celles d’un capteur défectueux. Si le changement au niveau des données est inférieur à la valeur seuil pour la durée, les données sont exclues. Durée min. du filtre (min) Utilisez cette option avec la valeur Seuil de modification du filtre pour exclure les données indésirables, comme celles provenant d’un capteur défectueux. Si le changement au niveau des données est inférieur à la valeur seuil pour la durée, les données sont exclues. Filtre minimum Les données sont exclues si elles sont inférieures à cette valeur limite spécifiée. Les valeurs de filtre sont appliquées après l’application d’un facteur de multiplication et de valeurs de décalage (voir Décalage et Facteur, ci-dessus). Filtre maximum Les données sont exclues si elles sont supérieures à cette valeur limite spécifiée. Les valeurs de filtre sont appliquées après l’application d’un facteur de multiplication et de valeurs de décalage (voir Décalage et Facteur, ci-dessus).
Options du menu contextuel principal	Copier Copie les valeurs des cellules sélectionnées dans le Presse-papiers. Plusieurs cellules peuvent être sélectionnées dans la même ligne. Tester le flux Teste l’extraction des données de flux entre la base de données de télémétrie et InfoWorks WS Pro. Cette fonctionnalité est utile pour les utilisateurs qui souhaitent vérifier que des valeurs proviennent de la base de données de télémétrie. La sélection de cette option ouvre la boîte de dialogue Flux de test dans laquelle une seule ou plusieurs périodes peuvent être spécifiées pour l’extraction des données. Graphique des points de données actives sélectionnés Affiche la boîte de dialogue Graphique des données actives. Propriétés Affiche la fenêtre Propriétés de l’objet associée à la vue Flux de données actives et qui propose des options de test et de représentation graphique, et permet de modifier les points de données actives à inclure dans le flux.
