Affichage des résultats GMR : rapport tabulaire et GeoPlan

Le tableau récapitulatif de l’onglet Analyse de la boîte de dialogue Configuration de la simulation généralisée à exécutions multiples peut être affiché sous forme de tableau ou de thème dans le GeoPlan.

Le tableau récapitulatif est un cube de données. La décision porte sur la façon dont il doit être agrégé pour l’affichage.

Remarque : S’il y a plus de 250 000 lignes dans le tableau de résultats GMR, l’application vous demandera si vous souhaitez télécharger le reste des données et vous avertira que cela pourrait prendre beaucoup de temps.

Pour afficher les résultats de l’analyse GMR :

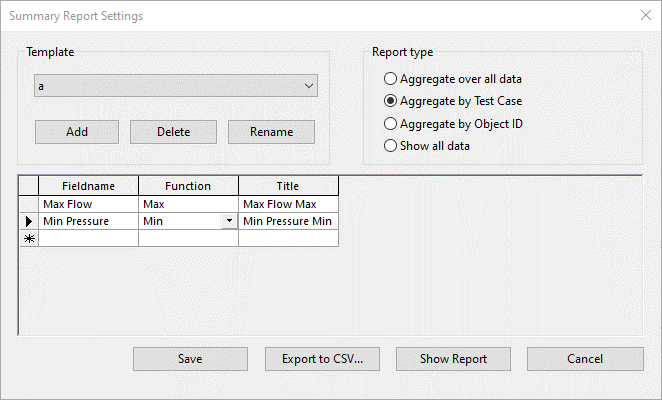

1. Cliquez avec le bouton droit de la souris sur les résultats GMR. Dans le menu contextuel, sélectionnez Ouvrir en tant que > Paramètres du rapport récapitulatif. Dans l’image, les données sont agrégées dans le cas de test et les champs de résultat « Débit max. » et « Pression min. » sont agrégés pour fournir un débit maximal et une pression minimale.



2. Cliquez sur Enregistrer pour conserver ces paramètres. Notez que vous pouvez modifier les paramètres du rapport aussi souvent que nécessaire ; vous n’avez pas besoin de relancer les simulations. N’oubliez pas non plus que vous pouvez passer à l’agrégation sur object_id afin d’obtenir une vue inversée des résultats.

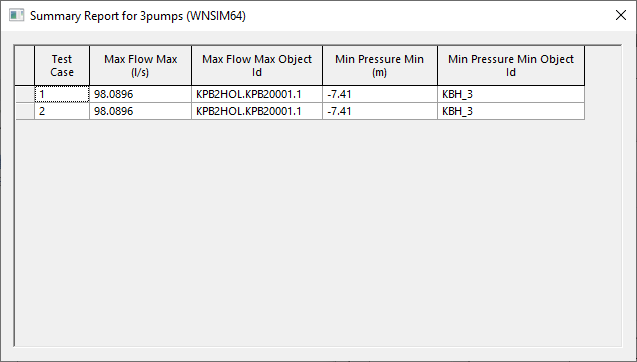

3. Dans le menu contextuel, sélectionnez Ouvrir en tant que > Rapport récapitulatif. Vous obtenez un tableau, répertoriant « Cas de test », « Max. débit max. » et « Min. pression min. », comme spécifié dans les paramètres du rapport récapitulatif. De plus, l’ID d’objet correspondant au débit maximal et à la pression minimale est affiché.

   Remarque : si plusieurs rapports sont configurés dans la boîte de dialogue Paramètres du rapport récapitulatif, tous ces rapports s’ouvriront dans une nouvelle fenêtre.



4. Pour afficher ces informations sous forme de thème dans le GeoPlan, sélectionnez Ouvrir en tant que > Résumé dans le GeoPlan afin de charger les résultats dans un GeoPlan.

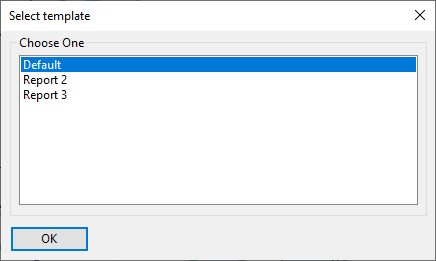

   1. Sélectionnez un rapport dans la fenêtre Sélectionner un modèle, puis cliquez sur OK.



   2. Sélectionnez un champ clé dans la fenêtre Choisissez un champ clé, puis cliquez sur OK.

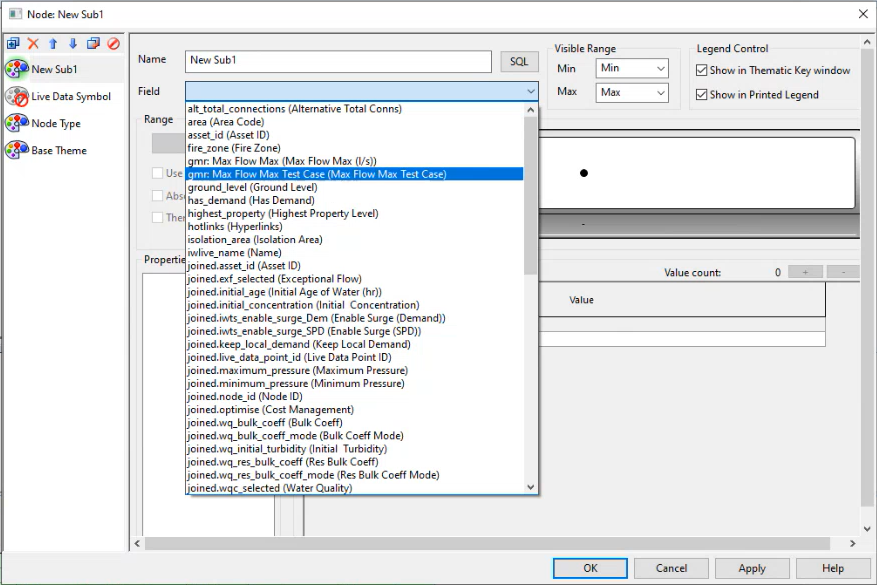

5. Accédez à l’éditeur de thèmes. D’autres résultats disponibles pour la création de thèmes s’affichent, toujours accompagnés du préfixe « gmr ». Dans ce cas, vous avez « gmr : Max. débit max. » et « gmr : Cas de test Min. pression min. » disponibles pour la création de thèmes.
