Vue Connexion aux données actives

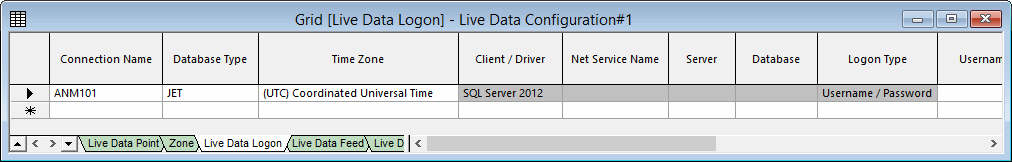

Tableau Données actives – Vue Connexion aux données actives

Cette vue permet de spécifier les connexions à une ou plusieurs bases de données de télémétrie.

Pour afficher la vue, double-cliquez sur un objet de configuration de données actives dans la fenêtre Groupe de modèles, puis sélectionnez l’onglet Connexion aux données actives.

Remarques :

Les données de cette vue peuvent être saisies manuellement ou mises à jour par lot à partir de fichiers CSV (à l’aide du Centre d’importation de données ouvertes) ou directement à partir d’Info360 (voir Connexion à la télémétrie Info360).
Les flux de télémétrie sont liés à des points de données actives dans la vue Point de données actives. Les points de données actives sont à leur tour associés à un objet réseau dans le contrôle via le champ ID de point de données actives.
Pour vérifier qu’une connexion a été configurée correctement, vous pouvez cliquer avec le bouton droit de la souris sur une ligne de tableau et choisir Tester la connexion.

Élément

Description

Colonne la plus à gauche

Si vous cliquez dessus, la ligne entière est sélectionnée.

Un triangle vers l’avant indique la ligne actuelle.

Un astérisque indique où un nouvel objet peut être créé en saisissant ses détails (dans ce cas, un nom de connexion).

Champs

Nom de la connexion	Nom d’utilisateur pour la connexion.
Type de base de données	Liste déroulante des types de bases de données et des méthodes de connexion pris en charge : JET Oracle SQL Server ODBC (administrateurs informatiques : voir les informations de connexion ODBC ci-dessous) PI Remarque : InfoWorks WS Pro requiert le fournisseur PI OLEDB classique, pas la version Enterprise. Les deux fournisseurs peuvent coexister sans interférence. Cependant, certaines fonctionnalités d’InfoWorks WS Pro ne sont disponibles que via le fournisseur classique. CSV (administrateurs informatiques : voir les informations de connexion à la base de données CSV ci-dessous) iHistorian ClearSCADA SQL Server (ODBC) JET (ACE) Info360 API PI Web Info360.com Generic (Rest) : API REST sur mesure Remarque : Le connecteur Generic (Rest) permet à votre entreprise d’implémenter une API REST spéciale pour se connecter à votre propre système de télémétrie. La page Implémentation de l’API Generic (Rest) pour la télémétrie fournira des conseils appropriés à votre service informatique.
Fuseau horaire	Laissez vide si toutes les données de télémétrie pour cette connexion sont en heure locale. Ce paramètre ne peut pas prendre en compte le passage à l’heure d’été dans l’heure locale. Si les données de télémétrie de cette connexion sont en temps universel coordonné (UTC), choisissez cette option dans la liste déroulante. Les données de télémétrie en UTC ne sont pas affectées lorsque l’heure locale est ajustée pour le passage à l’heure d’été. Si les données de télémétrie proviennent de fuseaux horaires différents, définissez le fuseau horaire UTC moins ou UTC plus le fuseau horaire pour chaque connexion. Les résultats seront coordonnés. Pour revenir à un champ vide, sélectionnez-le, puis appuyez sur la touche Suppr.
Client / Pilote	Cette option est activée lorsque Type de base de données est défini sur SQL Server ou SQL Server (ODBC). Remarque : ignorez la valeur de ce champ pour tous les autres types de base de données. Les options disponibles sont les suivantes : SQL Server 2005 SQL Server 2008 SQL Server 2012 Version 18 du pilote OLE DB pour SQL Server Version 11 du pilote ODBC pour SQL Server (valable uniquement pour les bases de données SQL Server (ODBC)) Version 13 du pilote ODBC pour SQL Server (valable uniquement pour les bases de données SQL Server (ODBC))
Nom du service réseau	Cette option est activée lorsque Type de base de données est défini sur Oracle. Nom utilisé pour identifier cette instance particulière de base de données Oracle sur votre PC.
Serveur	Activé lorsque Type de base de données est défini sur SQL Server, PI, iHistorian, ClearSCADA, API PI Web ou Generic (Rest). Nom du serveur sur lequel la base de données de télémétrie est stockée. Pour l’API PI Web : Ce champ est utilisé pour le nom du serveur, par exemple devdata.osisoft.com Il doit s’agir uniquement du nom du serveur. Le reste de l’URL ne doit pas être saisi. InfoWorks WS Pro ajoute des caractères au début et à la fin pour créer une URL au format https://devdata.osisoft.com/piwebapi. La connexion est établie via HTTP/TLS. Par convention, il s’agit par défaut du port 443. Si le serveur est configuré pour utiliser un port différent, vous pouvez le saisir dans le nom du serveur, par exemple devdata.osisoft.com:1234 (cette méthode de spécification du port est largement utilisée pour http et n’est pas spécifique à InfoWorks WS Pro). Pour Generic (Rest) : Celui-ci contiendra l’URL de base, telle que fournie par votre service informatique et ressemblant à https://MyTelemetry:3000
Base de données	Cette option est activée lorsque Type de base de données est défini sur SQL Server ou API PI Web. Nom de la base de données de télémétrie.
Type de connexion	Activé lorsque Type de base de données est défini sur SQL Server, Oracle, ODBC, PI, iHistorian, ClearSCADA ou API PI Web. Le type de connexion peut être : Approuvé : utilise le nom d’utilisateur et le mot de passe Windows NT comme authentification lors de l’accès à la base de données ; Nom d’utilisateur/Mot de passe : nécessite la saisie d’un nom d’utilisateur et d’un mot de passe dans la grille.
Nom d’utilisateur	Cette option est activée lorsque l’option Type de base de données est définie sur Info360 ou lorsque l’option Type de connexion est définie sur Nom d’utilisateur/Mot de passe. Nom d’utilisateur pour se connecter à la base de données.
Mot de passe	Cette option est activée lorsque l’option Type de base de données est définie sur Info360 ou lorsque l’option Type de connexion est définie sur Nom d’utilisateur/Mot de passe. Mot de passe pour la connexion à la base de données. Le mot de passe s’affichera sous forme d’astérisques dans la vue tabulaire.
Délais d’expiration de la commande	Délai, en secondes, pour obtenir les valeurs des flux de données. Pour l’API PI Web : La valeur de ce champ sera utilisée pour chaque requête envoyée au serveur. Les mises à jour de données qui ramènent plus de 1 000 points de données nécessiteront plusieurs demandes (bien qu’en cas de problème, le délai d’expiration se produira très probablement lors de la première demande et la mise à jour échouera à ce stade).
Nombre de flux maximal	~
Utilisateur de création	Cette option est activée lorsque Type de base de données est défini sur Oracle ou API PI Web. Remarque : le texte entré dans le champ Utilisateur de création est sensible à la casse.
Nom de fichier/Dossier	Activé lorsque Type de base de données est défini sur JET, CSV ou JET (ACE). Pour JET : Il s’agit du nom de la base de données de télémétrie (y compris son chemin d’accès). Conseil : il est vivement recommandé de spécifier un chemin UNC, car les installations multi-utilisateurs représentent une configuration typique courante. Toutefois, des chemins avec des lettres de lecteur peuvent être utilisés si la base de données de télémétrie est locale (à des fins de démonstration, par exemple). Pour les fichiers CSV : Il s’agit de l’emplacement du dossier contenant les fichiers de données CSV.
Chaîne de connexion	Cette option est activée lorsque Type de base de données est défini sur ODBC ou API PI Web. Pour ODBC : Ce paramètre est requis par ODBC et définit la chaîne utilisée pour ouvrir la source des données actives. Pour l’API PI Web : Un seul paramètre peut être saisi ici : `no_cert` Cette option n’est pas sensible à la casse et doit être orthographiée comme indiqué. Si elle est utilisée, les certificats sur le serveur ne seront pas validés.
Schéma	Cette option est activée lorsque Type de base de données est défini sur ODBC. Définit le schéma à utiliser. Le schéma peut être : saisi par l’utilisateur ; sélectionné dans une liste de schémas en choisissant Sélectionner un schéma dans le menu contextuel. Reportez-vous ci-dessous pour plus de détails. Le schéma dépend de la base de données. (Dans Oracle, c’est l’utilisateur de création. Dans SQL Server, c’est dbo ou sys. Dans Access, il n’y a pas de schéma.)
URL Info360	Cette option est activée lorsque l’option Type de base de données est définie sur Info360. Il s’agit de l’URL du serveur Info360. Si http://demo.server/scadawatch est l’adresse du serveur Info360 apparaissant dans votre navigateur Web, /api/ doit être ajoutée à la fin de celle-ci dans le champ URL Info360. En d’autres termes, ce champ devrait se lire http://demo.server/scadawatch/api/.

Options du menu contextuel principal

Copier	Copie les valeurs des cellules sélectionnées dans le Presse-papiers. Plusieurs cellules peuvent être sélectionnées dans la même ligne.
Tester la connexion	Teste la connexion à la base de données de télémétrie correspondante.
Sélectionner un schéma	Ouvre la boîte de dialogue Sélectionner un schéma, qui permet de choisir le schéma à utiliser dans la base de données de télémétrie. Valable pour les types de bases de données ODBC uniquement.
Propriétés	Affiche la fenêtre Propriétés de l’objet associée à la vue Connexion aux données actives et qui présente les propriétés d’une seule donnée active.

Informations de connexion ODBC

Connexion à l’aide du programme Microsoft Administrateur de sources de données ODBC

Utilisez la version 32 bits ou 64 bits du programme Microsoft Administrateur de sources de données ODBC (odbcad32.exe), selon vos besoins, pour configurer les adaptateurs ODBC.
La méthode Source de données fichier pour définir des sources de données dans le programme Microsoft Administrateur de sources de données ODBC est probablement la plus utile, car le fichier peut être stocké dans un emplacement réseau.
Le type de base de données doit être défini sur ODBC.
Le type de connexion doit être défini sur Nom d’utilisateur/Mot de passe, et le nom d’utilisateur et le mot de passe doivent être définis et enregistrés dans cette vue.
Une valeur doit être définie pour les délais d’expiration des commandes.
La chaîne utilisée pour ouvrir la source de données actives doit être définie en tant que chaîne de connexion. Exemples :
- DSN=Newtown où Newtown est la source de données utilisateur entrée dans l’onglet Source de données fichier ou Source de données système du programme Administrateur de sources de données ODBC.
- FILEDSN=d :\ora.dsn où ora.dsn est la source de données utilisateur Oracle spécifiée dans l’onglet Source de données fichier du programme Administrateur de sources de données ODBC. De plus, le chemin d’accès doit être spécifié dans le champ lors de l’utilisation de l’onglet Source de données fichier.
Les chaînes de connexion peuvent être utilisées à des fins de test, car ODBC peut se connecter à des feuilles de calcul Excel et à des fichiers CSV :
- Lors de l’utilisation de feuilles de calcul Excel, les noms de ces feuilles apparaissent en tant que choix dans les noms de tables (champ Nom de table) dans la vue Flux de données actives.
- Lors de l’utilisation de fichiers CSV, les noms de fichiers s’affichent sous forme de choix dans les noms de tables (champ Nom de table) dans la vue Flux de données actives.

Connexion à l’entrepôt de données Microsoft Azure

Vous pouvez vous connecter à l’entrepôt de données Microsoft Azure basé sur le cloud via le type de connexion ODBC.
Vous devez créer une source de données ODBC (versions 12/13 du pilote ODBC pour SQL Server) et spécifier la connexion, le nom d’utilisateur et le mot de passe Azure dans la configuration avec source de données.
Vous pourrez ensuite sélectionner la source de données ODBC créée à partir de la configuration des données actives.

Informations de connexion à la base de données CSV

Ce type de base de données est recommandé uniquement à des fins de test.
La base de données CSV peut utiliser des fichiers texte contenant des données de date, d’heure et de valeur dans l’un des deux formats suivants :
- Format de date britannique : par exemple, 12/02/2012 09:00:00,0.481 (alternativement, sans les secondes : 12/02/2012 09:15,0.483).
- Format de date ISO : par exemple, 2011-04-21T00:00:00,2.13 (alternativement, 2011-04-21 00:05:00,2.15).
Le champ Type de base de données doit être défini sur CSV.
Le champ Nom du fichier/Dossier doit indiquer l’emplacement du fichier texte. Vous ne pouvez pas accéder à cet emplacement dans le tableau, alors copiez-le à partir de l’Explorateur de fichiers Windows, puis collez-le dans la cellule.
Dans la vue Flux de données actives :
- Vous devez entrer des valeurs pour Décalage, Facteur, Fenêtre de temps (min) et Adaptateur.
- Pour le champ Nom de la table, vous devez choisir un fichier contenant des données CSV. Cette liste déroulante contient tous les fichiers figurant à l’emplacement que vous avez indiqué dans le champ Nom de fichier/Dossier de la page Connexion aux données actives.
Vous pouvez vérifier que les données seront lues correctement :
- Sur la page Flux de données actives, cliquez avec le bouton droit de la souris sur n’importe quelle cellule du flux CSV que vous souhaitez tester, puis choisissez Tester le flux.
- Dans la boîte de dialogue Flux de test, saisissez un intervalle de temps qui correspond aux données du fichier CSV que vous souhaitez tester, puis cliquez sur Intervalle de temps de test. Une boîte de dialogue affiche les résultats.
- Cliquez sur OK. S’il y a des résultats, ils sont affichés dans la section Résultats de la boîte de dialogue Flux de test.
