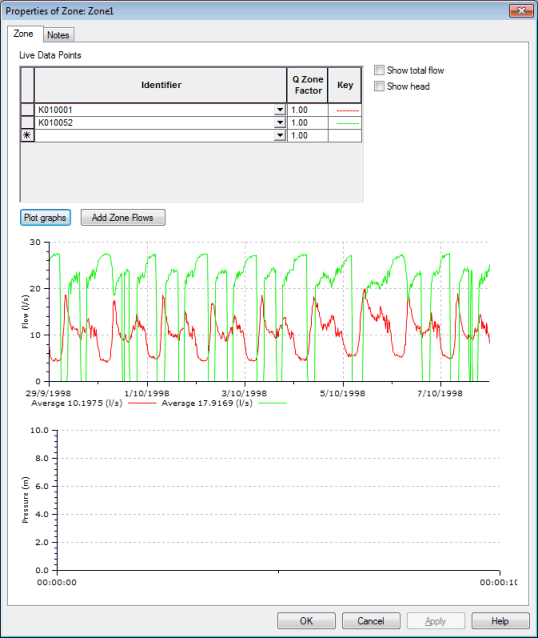

Feuille de propriétés Zone de données actives – Page Zone

Cette page permet de remplir les zones avec des points de données actives. Une zone est une surface autonome de votre réseau d’approvisionnement en eau, avec un ou très peu de points de débit entrant/sortant. Vous pouvez générer des graphiques de débit et de pression pour les zones de cette page.

Remarque : les points de données actives de la vue Point de données actives, de la vue Flux de données actives ou de la vue Flux composite des données actives doivent déjà exister pour pouvoir être ajoutés à une zone sur cette page.

Pour ouvrir la feuille de propriétés à partir de la vue Zone des données actives, cliquez avec le bouton droit de la souris sur un nom de zone, choisissez Propriétés dans le menu contextuel, sélectionnez Points de contribution dans la fenêtre de propriétés de l’objet Zone de données actives, puis cliquez sur la page Zone.

Élément	Description
Points de données actives (tableau)	Colonne la plus à gauche Si vous cliquez dessus, la ligne entière est sélectionnée. Un triangle vers l’avant indique la ligne actuelle. La ligne avec un astérisque sert à ajouter des points de données actives à cette zone. Identificateur Répertorie les points de données actives existants dans cette zone. Cliquez dans une cellule de cette colonne pour afficher la liste déroulante des points de données actives que vous pouvez inclure dans cette zone. Remarque : les points de données actives de la vue Point de données actives, de la vue Flux de données actives ou de la vue Flux composite des données actives doivent déjà exister pour pouvoir être ajoutés. Si vous mettez une ligne en surbrillance et appuyez sur la touche Suppr, le point de données actives est supprimé de cette zone. Facteur de zone Q Permet d’équilibrer les débits entre les zones lorsqu’un point de données actives est partagé par deux zones (par exemple, une canalisation transportant le débit entre les zones). Si le facteur est positif dans une zone et négatif dans l’autre, le débit total est correct. Légende Couleur automatiquement attribuée pour le tracé du graphique.
Afficher le débit total	Si cette option n’est pas cochée, chaque débit est représenté sous forme de graphique séparément. Si cette option est cochée, le débit total au niveau de tous les points sélectionnés est représenté sous forme de graphique.
Afficher la tête	Si cette option n’est pas cochée, la pression s’affiche pour chaque point. Si cette option est cochée, la tête s’affiche pour chaque point.
Afficher le rendu des graphiques (bouton)	Affiche les graphiques de débit et de pression pour un ou plusieurs points sélectionnés dans le tableau Points de données actives ci-dessus.
Ajouter des flux de zone (bouton)	Cette option est uniquement disponible lorsqu’un réseau est ouvert avec des données de contrôle associées. Elle permet de rechercher des points de données actives pour surveiller les débits entrant ou sortant de la zone actuelle. Les points de données actives détectés sont ajoutés au tableau Point de données actives, s’ils n’y figurent pas déjà. Cette fonctionnalité nécessite que les codes zone au niveau des nœuds du réseau correspondent aux noms des zones de données actives. Les points de débit entrant et sortant sont déterminés via la recherche de liens associés aux données actives connectées à un nœud dont le code zone correspond à l’ID de zone et à un nœud en dehors de la zone actuelle.
graphique	Graphique du haut Affiche le débit. Graphique du bas Affiche la pression. Menu contextuel Imprimer le graphique : ouvre une boîte de dialogue d’impression classique permettant d’imprimer le graphique. Copier le graphique : copie le graphique dans le Presse-papiers pour le coller dans des applications graphiques. Propriétés du graphique : ouvre la boîte de dialogue du même nom. Exporter les tracés au format CSV : ouvre la boîte de dialogue Windows « Enregistrer sous » permettant de choisir l’emplacement et le nom d’un fichier CSV dans lequel exporter les données du graphique.
