Selezione del modello fisico strutturale

L'opzione Da fisico ad analitico per gli edifici 2025.2 automatizza il modello analitico per la maggior parte degli elementi strutturali.

Alcuni elementi, anche se creati come oggetti strutturali di Revit, non devono essere rappresentati nel modello analitico (ad esempio parapetti, pareti divisorie e così via).

Poiché lo strumento di automazione analizza tutti gli elementi strutturali presenti nella selezione, è molto importante isolare quelli per i quali si desidera creare la rappresentazione analitica.

Elementi fisici per i quali è possibile automatizzare il processo di creazione del modello analitico

• Pilastri strutturali: pilastri verticali e obliqui.
• Telai strutturali: travi in linea retta e travi curve ad arco.
• Pavimenti
• Platee
• Muri: muri in linea retta.




Nota: La creazione di travi spline e di muri curvi non può essere automatizzata. È possibile creare questi elementi solo manualmente, preferibilmente dopo che l'automazione ha generato la rappresentazione analitica per gli altri elementi strutturali.

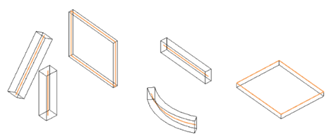

Elementi fisici e la relativa rappresentazione analitica associata

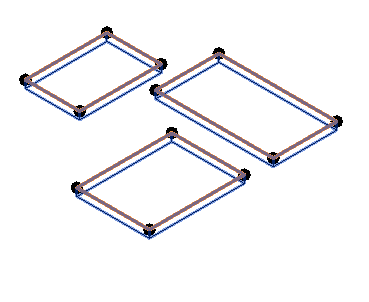

L'automazione crea una rappresentazione analitica associata per ogni elemento fisico strutturale sotto forma di membri analitici per elementi lineari o pannelli analitici per elementi planari.

Nota: Per i pavimenti con più curve di livello chiuse, il processo di automazione creerà un modello analitico associato per ogni curva di livello chiusa.

La posizione di default dell'elemento analitico creato è:

• In base all'asse geometrico degli elementi lineari.
• Al centro del muro strutturale.
• Sopra il pavimento/la platea.

Il modello analitico verrà allineato e regolato in un secondo momento, in base alle regole specifiche di allineamento e connettività.

Le proprietà ereditate dall'elemento analitico rispetto alla controparte fisica sono:

• Materiale
• Ruolo strutturale
• Sezione trasversale: sotto forma di Famiglia e Tipo.
• Rotazione trasversale.

Le proprietà ereditate dal pannello analitico rispetto alla controparte fisica sono:

• Materiale
• Ruolo strutturale
• Spessore dello strato strutturale

Semplificazione della rappresentazione analitica

L'opzione Da fisico ad analitico per gli edifici 2025.2 valuta alcune particolarità del modello fisico durante la creazione della rappresentazione analitica:

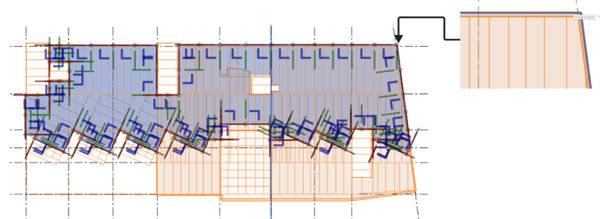

• Gli intagli creati dal giunto strutturale negli elementi fisici vengono ignorati:


• I pannelli analitici per i pavimenti fisici e le platee vengono creati in base alla curva di livello precisa dell'elemento fisico corrispondente.
