Lo strumento Solido topografico definisce un elemento topografico utilizzando punti di quota altimetrica definiti o dati importati.
Durante la visualizzazione di un solido topografico, tenere presente quanto segue:
- Linee di piega. Le linee di piega sono bordi su solidi topografici. Man mano che vengono aggiunti punti per creare un solido topografico, vengono create automaticamente linee di piega. Le linee di piega sono disattivate per default. È possibile attivarle selezionandole nella sezione Categorie del modello/Solido topografico della finestra di dialogo Visibilità/Grafica.
Gli elementi solidi topografici possono essere tagliati da altri elementi. Utilizzare Taglia geometria in una famiglia per eseguire operazioni booleane per modellare solidi topografici. Utilizzare Dividi elementi per dividere un solido topografico in più elementi solidi topografici.
- Componenti di planimetria
- Parcheggio
- Ringhiere
- Elementi basati sul pavimento
Le famiglie di bordi del solaio possono essere applicate al bordo di un solido topografico. Ad esempio, per modellare un bordo del cordolo nella planimetria potrebbe essere utilizzato un bordo del solaio.
Gli elementi solidi topografici supportano i motivi di superficie utilizzati dal materiale assegnato al solido topografico. Vedere Informazioni sui retini per la grafica dei materiali per ulteriori informazioni sulla definizione di un motivo di superficie per un materiale.

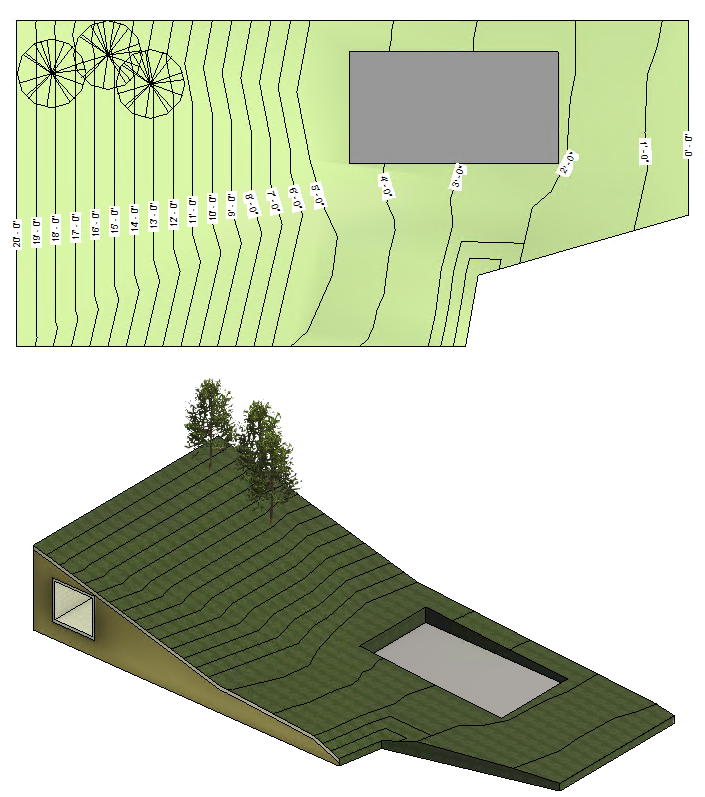

Esempio di solido topografico in una pianta della planimetria e una vista 3D
