セットアップシートのプレビュー方法

プレビューを使用し、セットアップシートの現行様式を迅速に確認することができます。

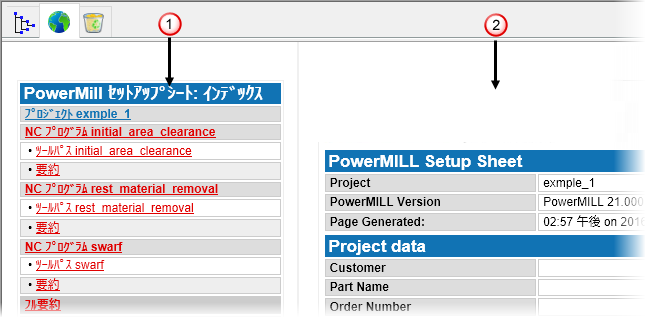

セットアップ シート コンテキスト メニューから プレビュー オプションを選択すると、PowerMill はプロジェクトフォルダーに複数の暫定 HTML ファイルを作成し、PowerMill ブラウザ タブを開いて作成済みのセットアップ シートを 2 つのフレームに分けて表示します。

インデックス フレームでは、生成された HTML シート間のナビゲーションが可能です。PowerMill によって自動的に生成される Table-of-Contents.html ファイルが表示されます。NC プログラムはエクスプローラーに表示される順序で一覧表示され、ツールパスは関連する NC プログラムに表示される順序で一覧表示されます。

セットアップ シート フレームには、インデックス フレームで選択された HTML ページが表示されます。既定では、プロジェクトのタイトル ページが開きます。

ヒント: タブをダブルクリックし、エクスプローラーからブラウザページを取外すことができます。これは、ブラウザページとエクスプローラーを同時に表示する場合に有用です。エクスプローラーにブラウザを戻すには、取外したブラウザの アイコンをクリックします。

セットアップシートのプレビュー前に、以下の作業が必要になります。

• テンプレートセットを選択
• スナップショットを撮影
ヒント: プロジェクト フォルダーからプレビュー済みのセットアップ シートを削除するには、NC プログラム コンテキスト メニューから [セットアップ シート] > [全て削除] を選択します。
