単一ブレード仕上げ加工 ストラテジーを使用し、単一ブレードの翼を加工するツールパスを作成します。
単一ブレード仕上げ加工 ストラテジーページは、ストラテジー選択 ダイアログ ブリスク ページから 単一ブレード仕上げ加工 を選択して表示します。このダイアログには、以下のオプションが表示されます。
カーブ定義 － 加工領域を成すカーブを指定し、それらのカーブに加工プロパティを追加します。パターンは、2 つ以上のカーブセグメントを含んでいる必要があります。
パターン作成 － 新規の空のパターンを作成します。 その後、カーブ選択
ボタンを使用してワイヤーフレーム カーブを選択し、空のパターンに追加します。
パターン選択 － リストからパターンを選択します。 パターンが非表示、または、
の選択時には、パターンは未選択です。リストには使用可能な全パターンが表示されます。
カーブ編集 － 選択パターンの カーブ編集 を表示します。パターンが未選択の場合、PowerMill は新パターンを作成します。カーブ編集 を使用し、単一ブレード仕上げ加工ツールパスの定義に使用する平坦断面を作成します。
パターン選択 － パターン選択 リストの名前で選択するのではなく、グラフィック ウィンドウでパターンを選択します。
をクリックすると、エンティティ選択 タブが表示されます。 グラフィックウィンドウでパターンを選択し、エンティティ選択 タブを閉じます。これにより、パターン選択 項目にパターンが表示されます。
パターンに追加するジオメトリ選択 － パターンに選択カーブをコピーします。 ワイヤーフレームカーブの選択には、このオプションを使用します。
この機能により、サーフェスモデルからカーブジオメトリを速やかに抽出し、アクティブパターン / バウンダリーにコピーすることができます。以下のアイテムの挿入が可能です。
- 個別のサーフェスバウンダリーカーブ
- 選択サーフェス周りのバウンダリーカーブ
- モデルワイヤーフレームジオメトリ
- 既存のパターン、または、バウンダリーセグメント
- をクリックし、カーブ選択 タブを表示します。詳細については、カーブ選択の例 を参照してください。
カーブ選択 － 単一ブレード カーブタブを表示します。このタブを使用し、カーブ定義の変更、または、設定を行います。
状態 － 選択中のパターンに関する情報を表示します。
- パターンなし － パターンが選択されていません。
- 未定義 － パターンに 3 つを超えるセグメントが含まれています。
- 有効 － パターンに 2 つの閉鎖カーブ(および必要に応じて 1 つの解放カーブ)が含まれています。
- 無効 － パターンにセグメントが含まれていないか、2 つの閉鎖セグメントが含まれていません。
軸移動最小 － モデルのカーブ部で、サーフェス法線をたどる精度を低下させます。これにより、より緩やかで迅速な工具動作が可能になります。加工工具は、前後エッジのようなブレードのカーブしたパーツ周囲をロールします。サーフェス仕上げ加工よりサイクル時間が優先される荒加工、または、セミ加工ツールパスに対し、このオプションを選択します。
スパイラル － 翼の周囲でツールパスのスパイラルを有効にします。スパイラルツールパスは、リードイン、または、リードアウトを含まないため、一般的に非スパイラルツールパスより効果的です。また、スパイラルツールパスは、ストックへの進入、および、ストックから退避時に、加工工具への衝撃負荷を回避します。これにより、均一のサーフェス仕上げ加工を作成し、工具の加工寿命を改良します。

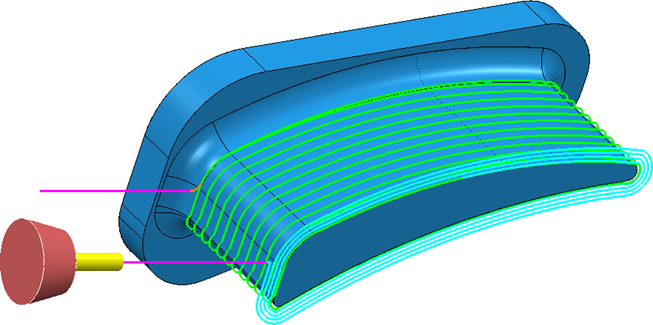

スパイラル が選択されたツールパス
スパイラル が選択解除されたツールパス
加工方向 － 加工スタイルを選択します。
- ダウンカット － 可能な場合はダウンカットを使用し、ツールパスを作成します。工具進行方向から見て、工具は加工済みエッジの左側になります。
- アップカット － 可能な場合、アップカットを使用し、ツールパスを作成します。工具進行方向から見て、工具は加工済みエッジの右側になります。
トレランス － ツールパスがモデルの輪郭をたどる精度を指定するオプションです。
- サーフェス連結トレランス － トレランス値を入力し、ツールパスが超過可能なサーフェス間のギャップを指定します。ギャップに連続ツールパスを作成するには、サーフェス連結トレランス に大きな値を入力します。サーフェス間でツールパスセグメントを分割するには、サーフェス連結トレランス に小さな値を入力します。
- モデル不具合削除トレランス － ツールパスを緩やかにし、CAD モデル内のマイナーエラーを無視します。 ツールパスに無視される最大エラー残し代を入力します。指定サイズ以下の不具合では工具がドウェルしないため、モデル不具合削除トレランス の使用により、加工品質が改良されます。

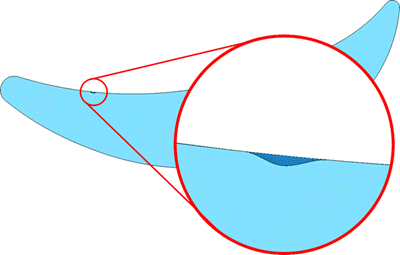

例えば、この翼には深さ 0.25mm の不具合が含まれています。

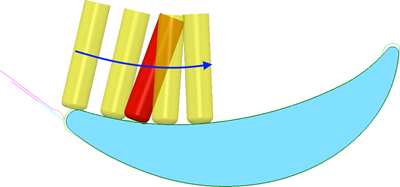

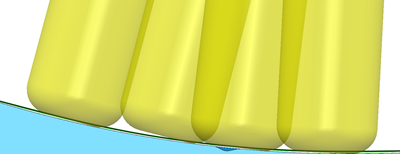

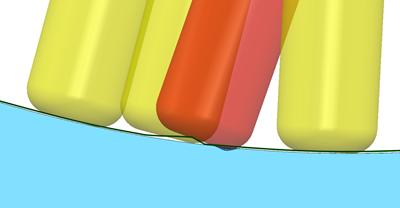

モデル不具合トレランス が 0.01mm (既定)に設定されている場合、PowerMill は工具先端が不具合にロールインするツールパスを生成します。工具軸がぶれ、許容できないマシンの動作が生じることになります。

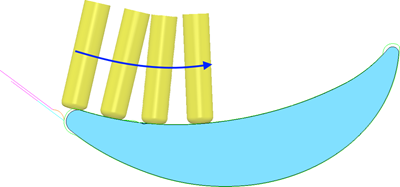

不具合のサイズより大きい モデル不具合トレランス を入力した場合(例えば、0.5mm)、PowerMill は不具合を無視し、緩やかなツールパスを生成します。
トレランス － トレランスを入力し、ツールパスがモデルの輪郭をたどる精度を指定します。
残し代 － パーツに残す素材量を入力します。
コンポーネント残し代 － コンポーネント残し代 ダイアログを表示します。ここでは異なるサーフェスの残し代を指定できます。
ステップオーバー － 連続加工パス間の距離を入力します。
