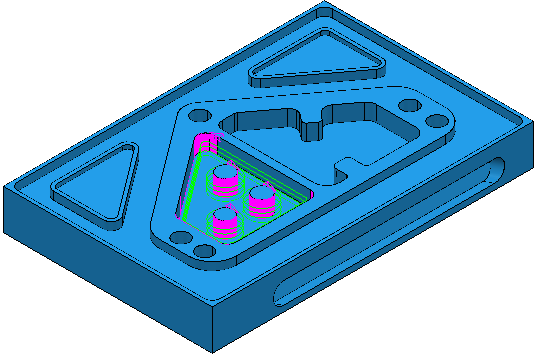

フィーチャー輪郭 ストラテジーでは、指定 Z 高さでフィーチャーをスライスして、ツールパスを作成します。その後、各 Z 高さでフィーチャー輪郭を加工します。
フィーチャー輪郭 ストラテジーに関するページ
- フィーチャー輪郭 － 輪郭ストラテジーを使用したフィーチャーの加工に使用するメイン ページです。
- ステップ加工 － インライン削り残し荒加工を定義するための設定です。これは、大きな Z 方向削り込み量を使用する領域切削ツールパスの作成時に、段差を最小限に抑えます。このオプションは、Z 方向削り込み量 から 自動 を選択した場合のみ有効になります。
- 加工距離 － 輪郭加工数を制御する設定です。
- 仕上げ加工 － 通常のステップオーバーおよび Z 方向削り込み量とは異なる 最終ステップオーバー と 最終 Z 方向削り込み量 を実行するための設定です。
- 非安全セグメント削除 － 極小ツールパス セグメントを削除するための設定です。
- 高速 － スムージング オプションを制御するための設定です。これにより、高速加工時に、工具方向の急転換を回避します。このページは、オフセットスタイルのみで有効になります。
- 順序 － 加工順序を制御するための設定です。
- アプローチ － パスへの工具のアプローチ方法を制御するための設定です。
- 自動検証 － ツールパスの作成時に、自動検証を行うための設定です。
残りのページはツールパス ストラテジーの共通ページです。
